美國CETR摩擦磨損試驗機技術有限公司
美國Center for tribology(CETR)公司,成立於1993年,是目前世界上最大的材料表面力學及摩擦磨損測試儀器製造商,同時也是世界上最大的材料表面力學及摩擦學技術諮詢服務商。

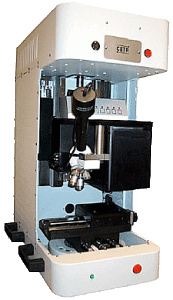

美國CETR公司UMT系列多功能摩擦磨損測試儀採用模組化設計的硬體結構,從而具備了廣闊不盡的開發潛能,為科研、品質控制等工作提供了一個多功能,可操作性強,套用廣泛的試驗平台。UMT系列產品主要用於從納米、顯微及巨觀水平上,對各種材料,薄膜/塗層/改性層,固態或液態的潤滑層,潤滑油和潤滑劑的力學、摩擦學特性和實際工況的研究及其評價的測試系統。被測樣品可以是尺寸直徑從納米尺度(如納米碳管)到幾百毫米的任何形狀物體。
該儀器可廣泛的套用於材料科學、薄膜塗層、生物、化工、石油、微電子、微型感測器、半導體材料、自動控制、航空航天、汽車工業及機械工具的材料研究和開發,還可以套用於工業產品的失效與可靠性的評價、質量控制及檢驗;也可以按所有的ASTM 和多種ISO的標準進行試驗測量。同時也可以向各類不同領域中的用戶提供檢測服務。
摩擦磨損試驗機,又稱摩擦試驗機,磨損試驗機。
根據載荷範圍可分為:超納米摩擦磨損試驗機,納米摩擦磨損試驗機,微米摩擦磨損試驗機(10N),大載荷摩擦磨損試驗機(1000KN)。
根據摩擦運動方式可分為:線性往復摩擦磨損試驗機,高速線性往復摩擦磨損試驗機(振動摩擦磨損試驗機),鏇轉摩擦磨損試驗機,高速鏇轉摩擦磨損試驗機,線性鏇轉組合摩擦磨損試驗機。
根據摩擦副可分為球盤摩擦磨損試驗機,銷盤摩擦磨損試驗機,盤盤摩擦磨損試驗機,環塊摩擦磨損試驗機,四球摩擦磨損試驗機,缸套活塞環摩擦磨損試驗機,高頻摩擦磨損試驗機,高溫摩擦磨損試驗機,真空摩擦磨損試驗機。
該儀器具有長期的穩定性和可重複性的高精密度檢測儀器UMT 可以對各種薄膜/塗層通過壓/劃/磨等測試其結合強度、顯微硬度、彈性模量、斷裂韌性、蠕變應力、潤滑/抗磨特性、抗衝擊能力、抗劃痕能力、耐腐蝕性能、失效以及疲勞的評價等等;對於固態或液態的潤滑質、潤滑油的潤滑特性和粘滑特性進行評價;對MEMS,材料的電接觸,陶瓷,紙張等力學行為進行評價,同時它還可以提供各種理想的檢測模式。比如在經典摩擦學中的各種實際工況模擬測試:針對盤,球對盤,四個球,環對塊,盤對盤等;甚至也可以模擬汽車活塞環在汽缸中的工況,螺母-螺絲間隙耦合,滑動和滾動的齒輪等實際工況。
UMT的獨有的優勢:
1. 多種運動模式:
上/下樣品台可以獨立的實現多種運動模式:線性運動、鏇轉運動、振動,還可以通過軟、硬體實現各種複雜的複合運動模式;
2.獨特的動態載入:(獨特的閉環的伺服載入機構)
恆力載入模式、線性增量載入模式,通過軟體實現對樣品的任意動態載入模式。
這種動態載入方式在高低溫控制條件下同樣適用。
3.6D-六軸感測器:(美國CETR公司擁有獨家專利)
可同時原位檢測三個軸向的力和力矩的動態變化
4.微型金剛石鏟子:(美國CETR公司擁有獨家專利)
可實現薄膜與基體準確的結合力測試
5.能按照所有的ASTM的測試標準進行測試
6.多種信號同時原位檢測
7.載入範圍:1μN~1000N
8.速度:0.1mm/s(或0.001rpm)到50m/s(或10000rpm)
9.可以實現各種實際的工況模擬
載荷範圍:
UNMT-1:1μN – 10N,納米材料和薄膜的納米、顯微力學性能測試
UMT-2:1mN – 200N,顯微材料和塗層的顯微力學性能測試
UMT-3:0.1N – 1 kN,金屬、陶瓷材料和潤滑油巨觀力學性能測試
銷球盤鏇轉運動速度:0.001rpm – 5000rpm
高速線性往復運動頻率:0 – 50Hz
環塊運動速度:0 -- 7000
多種施力模式:恆力模式、線性增量模式、動態載入模式等
◆ 其動態載入有別於傳統的砝碼載入方式:在高速運動狀態下,傳統砝碼載入方式會產生跳動,據統計由此產生的誤差高達25%。而CETR則是通過伺服機械系統動態載入,這種載入方式不但可以對曲面實現動態恆力載入,而且還能有效地消除高速狀態下載入所引起的誤差。並且動態載入對同一區域進行幾次測試,得到的曲線具有優異的可重複性。
原位檢測:摩擦力、摩擦係數、負載、扭矩、結合強度、臨界載荷、顯微硬度、剛度、模量、斷裂韌性、蠕變、疲勞、表面接觸電阻、電容、表面聲波、溫度、磨損量、塗層深度等等
各種工況模擬:球-球(一球、兩球、三球)
球-盤、
針-盤、
針-V型塊、
環-塊、
盤-盤,
以及活塞環在汽缸中,螺母-螺絲間隙耦合,滑動和滾動的齒輪,人工關節、牙齒、人造心臟瓣膜、人造皮膚、外科手術縫合線和注射針頭等產品中進行檢測
載荷範圍:0.1mN(10mg) 到1KN(100Kg)
力解析度:超高解析度FUL 0.01mN(1mg)
一般解析度FVL 0.1mN(10mg)
高溫摩擦磨損測試儀(最高溫度1000°C)
是一種用途廣泛的摩擦、磨損實驗機及潤滑油、添加劑性能評定裝置。 主要用於:
1.對材料在室溫或高溫條件下;有潤滑或乾摩擦條件下的摩擦磨損性能進行測試。
2.對潤滑介質承載能力、高溫減摩性能進行評定。
3.材料在高溫下的摩擦和磨損性質評定。
其他相關設備:
摩擦試驗機(摩擦磨損試驗機);
高溫摩擦試驗機(高溫摩擦磨損試驗機);
真空摩擦試驗機(真空型摩擦磨損試驗機);
真空高溫摩擦試驗機(真空高溫摩擦磨損試驗機);
納米摩擦試驗機(納米摩擦磨損試驗機);
技術參數
高溫摩擦磨損儀最高溫度達1000C,可擴展為高真空摩擦試驗機。
UMT-THT的獨有的優勢:
1. 多種運動模式:
上/下樣品台可以獨立的實現多種運動模式:線性運動、鏇轉運動、振動,還可以通過軟、硬體實現各種複雜的複合運動模式;
2.獨特的動態載入:(獨特的閉環的伺服載入機構)
恆力載入模式、線性增量載入模式,通過軟體實現對樣品的任意動態載入模式。
這種動態載入方式在高低溫控制條件下同樣適用。
3.6D-六軸感測器:(美國CETR公司擁有獨家專利)
可同時原位檢測三個軸向的力和力矩的動態變化
4.微型金剛石鏟子:(美國CETR公司擁有獨家專利)
可實現薄膜與基體準確的結合力測試
5.能按照所有的ASTM的測試標準進行測試
6.多種信號同時原位檢測:(摩擦力、摩擦係數、負載、扭矩、結合強度、臨界載荷、顯微硬度、剛度、模量、斷裂韌性、蠕變、疲勞、表面接觸電阻、電容、表面聲波、溫度、磨損量、塗層深度等等)
7.載入範圍:1μN~1000N
8.速度:0.1mm/s(或0.001rpm)到50m/s(或10000rpm)
主要特點
UMT-THT的獨有的優勢:
1. 多種運動模式:
上/下樣品台可以獨立的實現多種運動模式:線性運動、鏇轉運動、振動,還可以通過軟、硬體實現各種複雜的複合運動模式;
2.獨特的動態載入:(獨特的閉環的伺服載入機構)
恆力載入模式、線性增量載入模式,通過軟體實現對樣品的任意動態載入模式。
這種動態載入方式在高低溫控制條件下同樣適用。
3.6D-六軸感測器:(美國CETR公司擁有獨家專利)
可同時原位檢測三個軸向的力和力矩的動態變化
4.微型金剛石鏟子:(美國CETR公司擁有獨家專利)
可實現薄膜與基體準確的結合力測試
5.能按照所有的ASTM的測試標準進行測試
6.多種信號同時原位檢測(摩擦力、摩擦係數、負載、扭矩、結合強度、臨界載荷、顯微硬度、剛度、模量、斷裂韌性、蠕變、疲勞、表面接觸電阻、電容、表面聲波、溫度、磨損量、塗層深度等等)
7.載入範圍:1μN~1000N
8.速度:0.1mm/s(或0.001rpm)到50m/s(或10000rpm)
參考資料
高溫摩擦磨損測試儀(最高溫度1000°C)
又稱:高溫摩擦儀、高溫摩擦磨損儀;是目前最穩定、技術最成熟的高溫摩擦學測量設備;採用獨有的高溫摩擦計微分臂包括兩個LVDT感測器,能夠很好的補償溫度的影響,確保溫室的溫度梯度對摩擦係數測量時的測量臂無任何影響;最高溫度達1000C,可擴展為高真空摩擦試驗機;
其他相關設備:
摩擦儀(摩擦磨損儀、摩擦試驗機、摩擦磨損試驗機);
高溫摩擦儀(高溫摩擦磨損儀、高溫摩擦試驗機、高溫摩擦磨損試驗機);
真空型摩擦儀(真空型摩擦磨損儀、真空型摩擦試驗機、真空型摩擦磨損試驗機);
真空型高溫摩擦儀(真空型高溫摩擦磨損儀、真空型摩擦試驗機);
納米摩擦儀(納米摩擦磨損儀);
UMT的獨有的優勢:
1. 多種運動模式:
上/下樣品台可以獨立的實現多種運動模式:線性運動、鏇轉運動、振動,還可以通過軟、硬體實現各種複雜的複合運動模式;
2.獨特的動態載入:(獨特的閉環的伺服載入機構)
恆力載入模式、線性增量載入模式,通過軟體實現對樣品的任意動態載入模式。
這種動態載入方式在高低溫控制條件下同樣適用。
3.6D-六軸感測器:(美國CETR公司擁有獨家專利)
可同時原位檢測三個軸向的力和力矩的動態變化
4.微型金剛石鏟子:(美國CETR公司擁有獨家專利),可實現薄膜與基體準確的結合力測試
5.能按照所有的ASTM的測試標準進行測試
6.多種信號同時原位檢測
7.速度:0.1mm/s(或0.001rpm)到50m/s(或10000rpm)
銷球盤鏇轉運動速度:0.001rpm – 5000rpm
高速線性往復運動頻率:0 – 50Hz
環塊運動速度:0 -- 7000
多種施力模式:恆力模式、線性增量模式、動態載入模式等
◆ 其動態載入有別於傳統的砝碼載入方式:在高速運動狀態下,傳統砝碼載入方式會產生跳動,據統計由此產生的誤差高達25%。而CETR則是通過伺服機械系統動態載入,這種載入方式不但可以對曲面實現動態恆力載入,而且還能有效地消除高速狀態下載入所引起的誤差。並且動態載入對同一區域進行幾次測試,得到的曲線具有優異的可重複性。
原位檢測:摩擦力、摩擦係數、負載、扭矩、結合強度、臨界載荷、顯微硬度、剛度、模量、斷裂韌性、蠕變、疲勞、表面接觸電阻、電容、表面聲波、溫度、磨損量、塗層深度等等
各種工況模擬:球-球(一球、兩球、三球)
球-盤、
針-盤、
針-V型塊、
環-塊、
盤-盤,
以及活塞環在汽缸中,螺母-螺絲間隙耦合,滑動和滾動的齒輪,人工關節、牙齒、人造心臟瓣膜、人造皮膚、外科手術縫合線和注射針頭等產品中進行檢測
力解析度:超高解析度FUL 0.01mN(1mg)
一般解析度FVL 0.1mN(10mg)
高溫:1000℃
低溫:-25℃
