羅戈夫斯基電極

羅戈夫斯基電極是按電容型絕緣中電位為兩極板間電壓一半的等位面形狀製成的電極。是外形較佳的電極之一。

羅戈夫斯基電極

正文

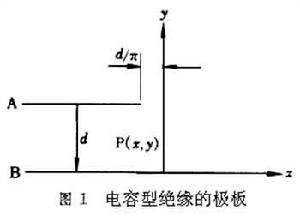

按電容型絕緣中電位為兩極板間電壓一半的等位面形狀製成的電極。是外形較佳的電極之一。電容套管(見絕緣套管)的絕緣中有很多中間電極,構成了很多同軸圓柱；每層極板長度不同,越靠外極板越短。圖1中畫出了相鄰兩層極板的示意圖。A為短極板，B為長極板，極間距離為d；極板B的電位為零,極板A的電位為U。由於極板間絕緣厚度很小，極板間軸對稱電場可近似看作是二維場，可以用複變函數中的史瓦茨變換來求解此電場。
圖1中χ軸與極板B重合,y軸離極板A邊緣的距離為d/
