電場調整
正文
採取一定措施改進絕緣中的電場分布，以降低高壓電力設備絕緣結構中部分區域過高的電場強度。電場調整方法有3類：改變電極形狀,改善電極間電容分布和其他方法。改變電極形狀 屬這類調整電場的方法有 3種。①增大電極曲率半徑：如變壓器套管頂端加裝球形禁止罩；改用擴徑導線（即採用空心結構，使在截面積相同的情況下，導線半徑增大）。②改善電極邊緣部分：如將平板電極邊緣做成弧形。③使電極具有較佳外形：如採用羅戈夫斯基電極或布魯斯電極。

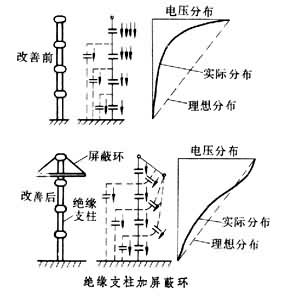

改善電極間電容分布 屬這類調整電場的方法有 2種。①加禁止環：在絕緣支柱、分壓器等高壓端加禁止環，增大高壓電極對支柱或分壓器的電容（形成電容鏈，如圖所示），
從而使對地電容電流得到補償而改善電壓分布。②增設中間電極：在電極間增設一定數量的中間電極，可以調節軸向和徑向電場。如電容錐式電纜終端頭或電容式套管（見絕緣套管）就是在兩電極間的絕緣中增設了一定數量的中間電極。 其他電場調整方法 調整電場的方法還有 3種。①採用不同電介質：高壓電力電纜的分階絕緣結構就是採用介電常數 ε不同的電介質來調整電場分布。調整的方法是：在原電場強度E較大的強電場區採用介電常數ε較大的電介質，而在原弱電場區採用介電常數較小的電介質。②利用電阻壓降：利用與電極相連的一半導體層伸入極間電場達到調整局部電場的目的。如高壓電機繞組槽口部分採用半導體層後,槽口部分電場強度E明顯下降。③利用外施電壓強制電場分布均勻：如串級試驗變壓器的絕緣支柱，各中間法蘭分別與各級變壓器的出線端或器身相連，從而使沿支柱的電場分布趨於均勻。
