綜合布線工程實訓室

產品概況

綜合布線工程實訓平台依據國家最新GB50311-2007綜合布線工程設計規範和GB50312-2007綜合布線工程驗收規範進行設計及技術創新,所有設備構成一個完整鏈路,並能全面展現建築群、幹線、配線、工作區、設備間、進線間和管理等七大子系統,
具備知識學習、技能訓練、工程實踐和成績考核四大功能,是一款完全能夠適用於快速乙太網和千兆乙太網的綜合布線工程教學的新一代實訓產品。

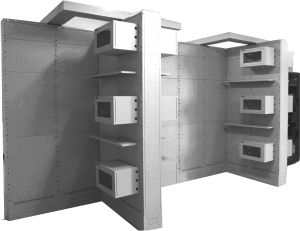

實訓牆實訓牆

產品特點

1. 綜合布線實訓平台具備知識學習、技能訓練、工程時間和成績考核四大功能
2. 完全符合國家標準GB50311-2007綜合布線工程設計規範和GB50312-2007綜合布線工程驗收規範
3. 綜合布線實訓室所有設備均可構成一個完整鏈路
4. 遵循國標規範,全面展現建築群子系統、幹線子系統、配線子系統、工作區、設備間、進線間和管理等七個組成部分

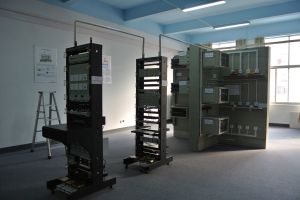

綜合布線工程實訓室綜合布線工程實訓室

5. 雙絞線端接測試採用高精度時域反射/時域分析TDR/TDX技術,可以測試短路、開路、反向線對(Reversed Pair)、交叉線對(Crossed Pairs)和串對(Split Pairs)等故障,測試結果用彩色圖形顯示,更加精確、直觀,而且不會誤判,漏判
6. 工程實訓牆的結構、材料,以及安裝工藝等,更貼近現場的生產實際情況
7. 綜合布線實訓平台帶實訓考核和教學管理功能,測試結果直接傳送到後台管理資料庫評判打分
8. 綜合布線實訓平台是能夠適合於快速乙太網和千兆乙太網的新一代網路綜合布線實訓室

主要實訓功能

1. 綜合布線系統、產品及工具認知學習

端接施工端接施工

2. 綜合布線系統工程方案設計實訓;
3. 雙絞線端接原理實訓
4. 雙絞線端接測試實訓
5. 雙絞線端接故障模擬演示實訓
6. 綜合布線系統7個子系統的工程施工操作實訓
7. 用筆記本電腦和電話機現場測試布線鏈路

8. 大對數雙絞線敷設及端接實訓

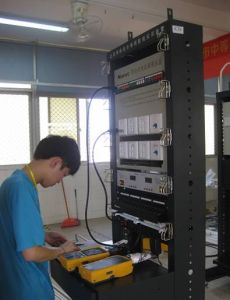

檢測功能檢測功能

9. 光纖快速接頭實訓
10. 現場驗證測試、認證測試實訓
11. 工程驗收及文檔資料製作實訓
12. 綜合布線實訓教學管理和考核功能

綜合布線工程實訓室方案清單
序號產品型號產品名稱單位數量

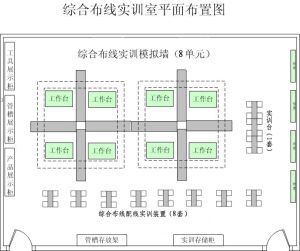

綜合布線實訓室布置綜合布線實訓室布置

1NEA0508全鋼結構的綜合布線實訓室組8
2NEB0402牆裝網路機櫃個24
3NEA0331實訓牆樓層模擬板塊16
4NEB0515綜合布線配線實訓裝置台6
5NEB0517綜合布線故障診斷實訓裝置台2
6NEB0518綜合布線實訓台裝置台2
7NEB0825FTTH光纖實訓裝置台2
8NED0101綜合布線產品展示櫃個1
9NED0201綜合布線工具展示櫃個1
10NED0301綜合布線管槽展示櫃個1
11NED0401綜合布線光纜展示櫃個1
12NED0501大樣品箱個1
13NED0502小樣品箱個1
14NET0101綜合布線小工具箱個12
15NET0108綜合布線工具箱個4
16NET0103光纜工具箱個2
17NET0104FTTH光纜工具箱個2
18NET0203電動起子把12
19NET0221多角度線槽施工器個12
20NET0241多角度線槽剪把12
21NET0803光纖熔接機台2
22NET0602尋線儀台1
23DTX-1800FLUKE測試儀台1
24NET0311標籤印表機台1
25NET0501實訓存儲櫃個2
26NET0301人字梯個8
27NET0502線管存放架個1
28NET0503實驗工作檯張8
29NEF0110綜合布線實訓室掛圖套1
30NEF0201綜合布線實訓教程套1
31NEM0701PVC管槽耗材(4單元)批2
32NEM0722實訓常用耗材(超五類系列4單元)批2
33NEM0723實訓常用耗材(光纜系列4單元)批2
綜合布線工程實驗體系
序號實踐(實訓)項目時數
1認識網路雙絞線及剝線實訓2
2 水晶頭的端接的實訓2
3 110型壓接頭端接實訓2
4 RJ-45信息模組端接實訓2
5 24口配線架端接實訓2
6 110配線架端接實訓2
7 簡單鏈路端接實訓2
8 複雜鏈路端接實訓2
9 綜合布線故障模擬實訓2
10面板及機櫃設備安裝實訓2
11 管槽安裝實訓2
12 雙絞線穿線理線實訓2
13 光纖熔接實訓2
14 綜合布線系統系統圖設計實訓2
15 綜合布線系統點點陣圖設計實訓2
16 綜合布線系統設計實訓2
17 綜合布線配線子系統安裝實訓2
18 綜合布線建築群子系統端接實訓2
