組合樓板的含義
組合樓板又可稱為樓承板、承重板(行業內最多的叫法)樓層板、樓蓋板、鋼承板,是指壓型鋼板不僅作為混凝土樓板的永久性模板,而且作為樓板的下部受力鋼筋參與樓板的受力計算,與混凝土一起共同工作形成組合樓板。
組合樓板的構造要求
(1)組合樓板的壓型鋼板應採用鍍鋅鋼板,其鍍鋅層厚度尚應滿足 在使用期時間不致銹損的要求。
(2)澆注混淨土的波槽平均寬度不應小於50mm。當在槽內設定栓釘連線件時,組合樓板總高度不應大於80mm。
(3)組合板的厚度不應小於90mm;壓型鋼板頂面以上的 混淨土厚度不應小於50mm。
(4)錨固件要求:組合板端部應設定栓釘錨固件。栓釘應設定在端支座的壓型鋼板凹肋處,穿透壓型鋼板並將栓釘、鋼板均焊牢於鋼樑上。
(5)組合板中的壓型鋼板在鋼樑上的支承長度,不應小於50mm。在砌體上的支承長度不應小於75mm。
萬承組合樓板介紹
萬承組合樓板含義
萬承組合樓板是萬事達公司根據鋼-混凝土組合結構的需要進行開發的,利用剪力連線件將鋼板與混凝土連線起來,共同受力,充分發揮出這兩種材料的固有優勢,具有自重輕、強度高、剛度大、施工方便快捷、易於更新、便於工業化生產的優點。
萬承組合樓板性能
◆節省大量臨時性模板.省去全部或部分模板支撐
◆減少混凝土用量.減輕結構的永久荷載,對高層建築與地震區有更重要的意義
◆在運輸、堆放、安裝方面均節省大量勞動力.減少工作量
◆便於鋪設通信、電力、採暖等管線.並且可以鋪設保溫、隔音、隔熱、隔振等材料.改善樓面性能
◆充分發揮鋼的良好的抗拉強度和延性及混凝土優良的抗壓強度和較大的剛度.由於和混凝土的結台提高鋼材的整體屈曲和局部屈曲性能
◆作為受拉鋼筋使用,減少鋼筋的製作和安裝工作
◆提供各種工種的工作平台,實現立體作業.加快進度、縮短工期

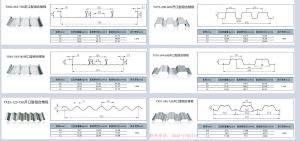

萬承組合樓板板型介紹
(1)萬承 YX60-263-790閉口型組合樓板
板厚 (mm) | 壓型板重量 (kg/㎡;) | 截面慣性矩 (cm4/m) | 截面抵抗矩 (cm³/m) | 展開寬度 (mm) |
0.8 | 9.94 | 60.60 | 41.26 | 1000 |
1.0 | 12.42 | 72.15 | 49.89 | |
1.2 | 14.91 | 83.11 | 57.32 |
(2)萬承 YX60-180-540閉口型組合樓板
板厚 (mm) | 壓型板重量 (kg/㎡) | 截面慣性矩 (cm4/m) | 截面抵抗矩 (cm³/m) | 展開寬度 (mm) |
0.8 | 11.63 | 73.2 | 41.26 | 1000 |
1.0 | 14.54 | 91.50 | 51.57 | |
1.2 | 17.45 | 109.20 | 61.55 |
(3)萬承 YX35-125-750開口型組合樓板
板厚 (mm) | 壓型板重量 (kg/㎡) | 截面慣性矩 (cm4/m) | 截面抵抗矩 (cm³/m) | 展開寬度 (mm) |
0.8 | 8.37 | 47.67 | 23.19 | 1000 |
1.0 | 10.47 | 59.56 | 28.59 | |
1.2 | 12.56 | 71.44 | 34.51 |
(4)萬承 YX75-200-600開口型組合樓板
板厚 (mm) | 壓型板重量 (kg/㎡) | 截面慣性矩 (cm4/m) | 截面抵抗矩 (c㎡/m) | 展開寬度 (mm) |
0.8 | 10.45 | 127.5 | 33.34 | 1000 |
1.0 | 13.08 | 158.2 | 41.69 | |
1.2 | 15.7 | 190.1 | 50.04 |
(5)萬承 YX76-344-688開口型組合樓板
板厚 (mm) | 壓型板重量 (kg/㎡) | 截面慣性矩 (cm4/m) | 截面抵抗矩 (cm³/m) | 展開寬度 (mm) |
0.8 | 9.13 | 119.5 | 28.54 | 1000 |
1.0 | 11.41 | 148.2 | 35.68 | |
1.2 | 13.69 | 180.1 | 42.83 |
(6)萬承 YX51-240-720開口型組合樓板
板厚 (mm) | 壓型板重量 (kg/㎡) | 截面慣性矩 (cm4/m) | 截面抵抗矩 (cm³;/m) | 展開寬度 (mm) |
0.8 | 8.72 | 51.64 | 16.56 | 1000 |
1.0 | 10.9 | 64.55 | 20.70 | |
1.2 | 13.08 | 77.5 | 24.82 |
