概述

紗線捻度儀是測定紗線捻度及其有關技術指標的儀器，廣泛使用於紡織企業、檢測機構、質檢執法單位和科研機構的中心實驗室，測試捻度的國際標準和國家標準修訂以後，試樣的隔距由測試250mm修改為500mm，增加了允許伸長由預備試驗確定試驗程式等修改，因此，對於紗線捻度儀也提高了要求。高端儀器可以 聯接PC（電腦）增加分析、存儲功能，適合網路化管理，也方便了使用，適合做課題研究。選配電腦配置還可以提升試驗室的層次高度，建立永久性數據存儲庫。

主要用途

紗線捻度儀是測定紗線捻度及其有關技術指標的儀器，可以測定各種紗線的捻度及捻度不勻率，為評價紗線產品質量的主要測試儀器之一；拆解一些織物的結構，通過該儀器的檢測可以分析出被拆解織物的捻向及捻係數，以便按照拆解織物工藝進行織造；通過紗線捻度儀的張力機構可以分析拆解機織物的織縮率和線密度 。

儀器特徵

採用單片機控制，中英文選單，液晶顯示，列印輸出中文報表。在儀器的基座上的操作者工作區設計了常用按鍵，這些常用按鍵雖然在製造中相對的提高了一些成本，但是該設計在使用中符合人體工程，為提高效率、穩固和穩定試驗奠定了良好基礎，也為鍵盤壽命呈倍提高，為維護維修提供了方便，減少了維修成本和難度。旋轉夾持器上的適當部位裝有試樣割刀，輕輕一拉多餘線頭輕鬆脫離，技術革新使試樣夾持快速、方便，節約時間提高效率。 旋轉夾持器的旋轉速度控制設計了自動旋轉和點動旋轉速度調節旋鈕，自動識別正反轉，適應操作者熟練程度和技術要求，適合各種材料、各種方法、各種解捻速度試驗。伸長零位在測試中是關鍵的觀察部位，增加指示燈的明快觀察設計減緩了操作者的緊張壓力，其最大的貢獻在於解決了是否真正在“零位”讓操作者明明白白。高端儀器可以 聯接PC（電腦）增加分析、存儲功能，適合網路化管理，也方便了使用，適合做課題研究。選配電腦配置還可以提升試驗室的層次高度，建立永久性數據存儲庫。

技術指標

1、試驗方法：直接計數法，一次退捻加捻法，二次退捻加捻法，三次退捻加捻法，織物中紗線織縮的測定，織物中拆下紗線捻度的測定，織物中拆下紗線線密度的測定。
2、試驗長度：10～500mm 任意設定
3、測量範圍（捻）：1～9999.9
4、試驗轉速：100r/min～1900r/min 連續可調
5、點動轉速：100r/min～1900r/min 連續可調
6、紗線張力：張力機構採用水平載入機構，可按試驗方法的要求加、減張力砝碼0.5cN～160.5cN。
7、砝碼配置：50cN×2、20cN×2、10cN、5cN、2cN×2、1cN、0.5cN合計160.5cN不鏽鋼砝碼。
8、顯示輸出：LCD顯示屏，可顯示試驗次數、單次的捻度值、捻係數及八項統計值。
9、列印輸出：駁接印表機後，中文列印，試驗時間、試驗條件，單次的捻度值、捻係數及八項統計值。
10、電 源：AC220V±10% 50Hz11、額定功率：20W

適用標準

GB/T2543.1-2001 紡織品 紗線捻度的測定第1部分 直接計數法
GB/T2543.2-2001 紡織品 紗線捻度的測定第2部分 退捻加捻法
FZ/T 10001-2006 氣流紡捻度的測定-退捻加捻法
FZ/T 01091-2008 機織物結構分析方法 織物中紗線織縮的測定
FZ/T 01092-2008 機織物結構分析方法 織物中拆下紗線捻度的測定
FZ/T 01093-2008 機織物結構分析方法 織物中拆下紗線線密度的測定
ISO2061:1995 紡織品 紗線捻度的測定 直接計數法
ISO/DIS19202:1999紡織品 紗線捻度的測定 退捻加捻法

原理結構

儀器外觀及名稱

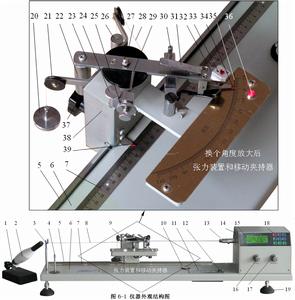

了解儀器外觀及名稱有益於對本儀器的套用、避免事故發生、提高檢測效率和準確度，儀器的外觀及名稱見

外觀及名稱關聯圖片

圖6-1。圖中標準名稱如下：1-試樣座、 2-紗管、3-導紗架、4-放砝碼處、5-隔距導軌、6-儀器基座、7-隔距標尺、 8-試樣走勢、9-張力裝置、10-水平泡、11-常用按鍵、12-電源開關、13-旋轉夾持器、14-控制箱、15- LCD顯示、16-調速扭Ⅰ、 17-調速扭Ⅱ、 18-操作鍵盤、19-調平機腳、20-砝碼托盤、21-張力滑輪、22-平衡錘、23-張力桿、24-伸長固定、25-伸長鎖定、26-張力平衡錘、27-張力輪、28-張力索、29-伸長限位 、30-零位鎖定、31-夾紗壓板 、32-試樣夾入點、 33-移動夾持器、34-伸長指示、35-伸長標尺、36-零位指示、37-隔距鎖柄、38-移動基座、39-隔距指示機械結構及動作

1夾持器 凡是紗線捻度儀均有2個夾持器：旋轉夾持器和移動夾持器，操作者檢測前將試樣從導紗架穿過，按標準要求張力控制後夾持在2個夾持器上，檢測時有效檢測試樣長度（簡稱

夾持器關聯圖片

隔距：2個夾持器之間相隔距離）在2個夾持器鉗口之間。在控制箱內裝有電機，旋轉夾持器直接固定在電機主軸上，電機旋轉帶動一側夾持器旋轉，該夾持器故稱“旋轉夾持器”；試樣的一端在旋轉夾持器的作用下退捻導致試樣失捻伸長，伸長的試樣另一端在張力砝碼作用下，夾持器向相反方向移動，移動到一定位置時，張力桿碰到伸長限位桿不再移動，在繼續旋轉的夾持器將試樣退捻後又加捻，讓夾持器移動至起始位置停止，這是方法A，方法B是旋轉至試樣捻回數1/4時反向旋轉使夾持器返回起始位置停止，由於夾持器是在檢測過程中移動的，故稱“移動夾持器”，另外該夾持器在變換隔距時，也是以該夾持器的相對位置變化來完成的，“移動夾持器”的“移動”是在試樣退捻加捻的過程中，在試樣長度變化作用下移動的和變換隔距人為方式移動的。外觀見6-1。

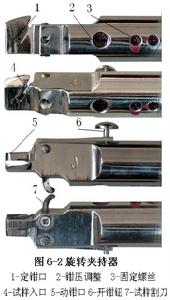

旋轉夾持器見圖6-2，圖6-2從4個旋轉角度表達了其結構，從圖中可以看出：定鉗口的寬度大於動鉗口，試樣入口是斜的，移動夾持器夾好試樣一端有張力牽引，試樣這端進入試樣入口後，在張力牽引下迅速沿斜邊滑入開啟鉗口的試樣入口底部，入口底部即時鉗口中間部分，夾緊試樣後順便將試樣向試樣割刀一送、一拉試樣多餘的端頭就脫落了。
2張力裝置 移動夾持器安裝在張力裝置的張力桿上，張力桿上水平安裝有一個張力輪，張力輪上有一根中間固定水平延伸的張力索，張力索兩側栓有張力平衡錘和砝碼托盤，靜態時錘、盤在張力滑輪的改向下懸吊是平衡的，試驗時要按照標準要求對於不同紗號的試樣施加張力，計算後的張力砝碼由上至下放在砝碼托盤上，因此，試驗時張力砝碼隨時作用於該夾持器，張力裝置安裝在移動基座上，移動基座後部下側有一個隔距鎖柄，選定需要的隔距旋緊隔距鎖柄鎖定檢測隔距，隔距指示直觀於隔距標尺。儀器的檢測過程是在程式指揮旋轉夾持器轉動結合移動夾持器位置或捻數完成的。張力裝置的外觀及名稱見圖6-1的放大後部分。儀器的檢測過程是在基本水平狀態下進行的。檢測原理

儀器在CPU的管理下半自動完成試樣檢測：被測試樣的一端夾持在儀器移動夾持器鉗口內，另一端加上標準規定的預張力後夾持在旋轉夾持器鉗口內，根據紗線捻向採用標準規定的速度旋轉試樣解捻，直至試樣解捻再加

檢測原理關聯圖片

捻，移動夾持器從初始零位的位置離開再自動返回原處。試驗過程中，由於2夾持器都有位置監測電路，監測到的信號送入中央處理單元（CPU）進行處理，處理結果會暫存於隨機存取存儲器（RAM）中，並顯示、列印。儀器可記錄每次測試的技術數據，測試結束後，數據處理系統會給出所有技術數據的統計值，可顯示、列印（儀器工作原理流程見圖6-3）。進入再次試驗後，上次試驗數據則被清除。駁接電腦後可以實時記錄試驗全過程，並且所有測試數據可永久性保存。

準確要素

隔距長度

隔距長度是實驗的基本設定參數，準確與否直接關係到測試結果的準確性。試驗前需要定位隔距長度，儀器的隔距標尺是500mm標準長度量尺，驗證其準確性很簡單：用有計量合格標籤≥500mm的量尺直接驗證其準確

隔距長度關聯圖片

度和誤差。隔距標尺是實際隔距準確基礎，再驗證儀器的實際隔距是否準確：前推伸長零位鎖定桿，鎖緊張力桿指向伸長零位也使移動夾持器固定，擰松隔距鎖柄手把螺絲，沿導軌拖動移動基座使移動夾持器和旋轉夾持器的鉗口接觸，此時隔距指示指針指向標尺的0mm處（見圖7-1）。以上2項準確可以說明本儀器在500mm內的任意隔距長度是準確可信的；如果有偏差，調節移動夾持器如圖7-1在“0”位固定，鬆開旋轉夾持器的2個固定螺絲，調節旋轉夾持器和移動夾持器鉗口接觸，然後固定旋轉夾持器即可。
隔距零位、伸長零位、2個夾持器之間的隔距（鉗口接觸）也處於零位，“三零合一皆零位”是本儀器機械結構最高境界，此時，2個夾持器之間應沒有間隙，使用多年的移動夾持器的間隙不要超過1mm，否則就需要大修了。伸長零位

伸長零位是退捻時的起始點，它的準確性依然很重要。開啟儀器電源，用手推動移動夾持器讓伸長零位指示針在在伸長零位至10mm方向來回擺動，伸長零位指示燈會隨指針的擺動亮、滅。掌握這樣的特點是準確的：向10mm方向剛離開就熄滅，剛接近0的位置就亮起，見圖7-1。如果差異在≥0.5mm就要用小型平口螺絲刀調節伸長零位了，伸長零位調節處在伸長刻度盤右側旁邊，請關注圖7-1右下角被放大展開部分的伸長零位調節處，經驗告知：極少有偏差，謹慎操作。

計數驗證

紗線捻度儀重要的技術要求則是計數準確性，以前困擾了用戶多年，筆者根據使用經驗，歸納了2種驗證方法，用戶自己均可讓捻度儀顯現儀器在各種速度下計數的準確性：驗證準確後心中有數，才能使用放心。
方法一 接近使用常態的驗證：置隔距於500mm，鬆開伸長零位鎖定，砝碼托盤放上10cN砝碼，允許伸長定在15mm，將2根紗線平行夾入2個夾持器，設定F0（直接計數法），按“實驗”鍵進入測試狀態，用手推動張力桿至零位刻度零位指示燈亮起，此時顯示捻回數為“0”，記住旋轉夾持器起始位置按“啟動”鍵加捻，鬆開張力桿在自由狀態，加捻到一定的數值按“暫停”鍵，再點動“-”鍵解捻至2根紗線平行，顯示捻回數<0.2。
方法二 數字式的直觀驗證：設定F0（直接計數法），按“實驗”鍵進入測試狀態，用手推動張力桿至零位刻度零位指示燈亮起，將強力較大的紗線反向夾持到旋轉夾持器鉗口：試樣端頭向鉗口、試樣從試樣入口處引伸到手中並牽引到旋轉夾持器的右後方，記住旋轉夾持器起始位置（顯示器顯示0位）按“啟動”鍵加捻，引導紗線卷繞在旋轉夾持器的右面15mm的圓柱體上，待旋轉夾持器停止後輕拉紗線，旋轉夾持器退繞直至其起始位置，顯示捻回數<0.1。

研究單位

山東省紡織科學研究院
