產品說明:
產品說明:針對個大廠家在生產過程中產生的不良品。
如‘針孔,砂眼,氣孔,磨損,裂紋‘都可以修補,修復後只
需打磨機拋光就可以了。修復後無色差。不變型。無修復痕跡。

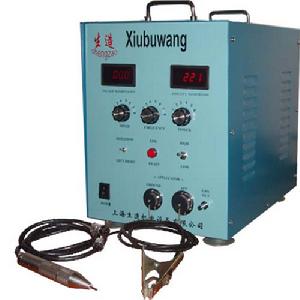

精密模具修補冷焊機特點:
1. 操作簡單,一機多用,除了堆焊修復功能以外,還可以進行碳化鎢等硬質合金表面塗層強化。
2. 氬氣保護密著性好,熔接強度高,冶金結合,補材與基體同時熔化後的再凝固,結合牢固、緻密、不脫落
3. 低熱輸入, 常溫焊補,基體不發熱,焊補點附近金相組織不變,無應力,無裂紋,無硬點硬化現象, 不影響機械加工性能.
4. 電極來源廣,經濟實用,可線上修補.
5. 旋轉式自損電極沉積堆焊,操作容易,工作效率高.
6. 環保性,工作過程中無任何污染. 無有害氣產生,可直接手握,眼視,焊位準確,焊補點小,焊後修整量小
7. 焊補過程為高頻焊補點的反覆熔化堆積,無論缺陷大小,只要是筆尖能觸到的地方都能修復
8. 純金屬修補,無焊補痕跡,焊補效果滿足質檢標準
冷焊機適用範圍廣 ,可以對所有的導電金屬進行修復。
精密模具修補冷焊機性能介紹:
☼適應基體材質:
高.低.中碳鋼.模具鋼.不鏽鋼.工具鋼.鑄鋼鑄鐵.鑄銅鑄鋁.鎳.鎂合金.銅鋁合金及所有導電金屬.
☼焊條材質類型: 棒狀焊材.非焊片焊粉. 相應焊材有
塑膠模焊枝718 738/ 壓鑄模焊枝 8407( H13)/ 鏡面鋼焊枝 S136/ 鉻鋼焊枝 Cr12 SDK11/ 高硬度刀口焊枝 M2/ 電蝕模焊枝NAK80/ 皇牌焊枝 200T S50C/ 各種材料打底焊枝888K/ 萬能鋼焊枝SCM-29 880T/ 油鋼焊枝K460/ 不鏽鋼焊枝 308/ 熱作鋼焊枝 SKD61/ 鑄鋼焊枝 700T(純鎳)/ 球默鑄鐵焊枝750T(半鎳)/ P20/C-1720/CU63A2/S7/等等.
☼焊條直徑;Ø0.5-Ø3.2㎜
☼焊接原理: 高頻等離子沉積塗層堆焊
☼結合原理:粉末冶金結合.
☼焊補效果;工件不變形.不留焊接痕跡.不咬邊.不改變工件的硬度.耐磨.耐熱.耐腐蝕性等物理屬性.可以拋光鏡面.蝕紋及雕刻.
☼頻率調節範圍:60-1900Hz
☼能量調節範圍:20%-100%
☼轉速調節範圍;0-100%
☼占空比調節範圍:0-100%
☼堆焊電壓:15V-110V
☼.輸出功率:1.2KW
☼堆焊電流:微脈衝
☼焊補時工件溫度:20-85℃
☼焊點溫度:8000-10000℃
☼主機重量:31㎏
☼設備工作條件:交流220V/50Hz單項電源
氬氣保護或根具基體材質選擇保護氣體
☼環境溫度:-30-80℃
技術參數
項目\機型 LH-120型
輸入(V) AC220V單相50/60Hz
最大功率(KVA) 1.2
二次輸出電壓 20-110
最大容量(UF) 320
頻率可變範圍(Hz)
(放電次數/秒) 40-2100
電極尺寸(mm) 0.5-3.2
尺寸(W*D*Hmm) 500*270*370
重量(kg) 31
精密模具修補冷焊機套用範圍
一、套用於鑄件缺陷的焊補
冷焊修復機工作原理:
(1)冷焊修復機的原理是利用充電電容,以1/10~3/10秒的周期,5/10~6/10秒的超短時間放電,電極材料與工件接觸部位會被瞬間加熱到8000℃~10000℃,等離子化狀態的熔融金屬以冶金的方式過渡到工件的表層。由於與母材之間產生了合金化作用,向工件內部擴散,熔滲,形成了擴散層,得到了高強度的結合。
(2)實現冷焊(熱輸入低)的原理: 為什麼能實現冷焊呢?是因為放電時間與下一次放電間隔時間相比極短,機器有足夠的相對停止時間,熱量會通過工件基本體擴散到外界,因此工件的被加工部位不會有熱量的聚集。雖然工件的升溫幾乎停留在室溫,
可是由於瞬時熔化的原因,電極尖端的溫度可以達到10000℃左右。 (3)結合強度高:利用數控智慧型冷焊修復機進行修補堆焊時,既然熱輸入低,為什麼結合強度還很大呢?這是因為焊絲瞬間產生金屬熔滴,過渡到與母材金屬的接觸部位,同時由於等離子電弧的高溫作用,表層深處形成像生了根一樣的強固的擴散層,呈現出高結合性,不會脫落。
二、套用於模具損傷方面的焊補
1、模具在製造過程中出現的超差、扎刀、錯位、硌傷等意外損傷的修復。
2、模具出現鑄造氣孔、縮孔等缺陷的修復藝。
3、模具分型面、分型線的硌傷、磨損的修復。
4、模具型腔、凸模、凹模刃口壓料板等部件的損傷修復。
5、模具出現龜裂、點蝕、裂紋、毛刺、間隙的修復。
6、模具成型表面的抗粘度、抗拉傷強化。
7、以上所講的模具應包括:塑膠模具、橡膠模具、衝壓模具、壓鑄模具等各類精密 、複雜模具。
8、以上所講的模具材質應包括:各種模具鋼如:合金鋼、高錳鋼、高鉻鋼、高強度鋼、耐熱鋼等各種材質鋼及球鐵、灰鐵、合金鑄鐵等各種合金鑄鐵.是採用冷焊修復技術對工模具表面缺陷進行修補與強化的工具。
模具修補機可以對工模具、鑄件、機械零件的少量缺損,如加工缺
陷,碰撞損壞、氬焊不足、鑄造缺陷和積累磨損等進行修補。是模具業、鑄造業等相關
行業提高產品質量、降低生產成本、延長設備使用壽命的有利工具。 二、模具修補機的
特點:
1.熔接強度高:完全冶金融接,可承受各種車、銑、刨、磨等各種機械加工,不
會脫落。
2.修補精度高:最小修補量0.03mm,不失原基準面,焊料浪費少,無硬點、後
期整形容易。
3.適用範圍:黑色金屬和有色金屬。 4.基材損傷小:發熱點小,基體金相
組織不改變,無應力集中、無變形、無裂紋、無退火或淬火。
三、模具修補機的適用範圍:
一、製造過程中的加工缺陷,如切削過度、尺寸超差、稜角損傷、氬焊不足、砂眼氣孔、 使用過程中產生的局部磨損、拉傷,鏽蝕斑、龜裂紋等。(工模具修復機、冷焊貼片機)是採用冷焊修復技術對工模具表面缺陷進行修補與強化的工具。模具修補機可以對工模具、鑄件、機械零件的少量缺損,如加工缺陷,碰撞損壞、氬焊不足、鑄造缺陷和積累磨損等進行修補。是模具業、鑄造業等相關行業提高產品質量、降低生產成本、延長設備使用壽命的有利工具。
二、模具修補機的特點: 1.熔接強度高:完全冶金融接,可承受各種車、銑、刨、磨等各種機械加工,不會脫落。 2.修補精度高:最小修補量0.03mm,不失原
基準面,焊料浪費少,無硬點、後期整形容易。 3.適用範圍:黑色金屬和有色金屬。
4.基材損傷小:發熱點小,基體金相組織不改變,無應力集中、無變形、無裂紋、
退火或淬火。 三、模具修補機的適用範圍: 製造過程中的加工缺陷,如切削過度、
尺寸超差、稜角損傷、氬焊不足、砂眼氣孔、 使用過程中產生的局部磨損、拉傷,
鏽蝕斑、龜裂紋等。
