概述：
基本概念：
V錐流量計（孔板流量計）是近年來推出的一種新穎的高精度差壓式流量儀表。它是利用v形錐體在測量管道中心節流，與傳統的差壓流量儀表不同，把從管道中心孔突變節流，改為沿管壁環狀節流。從而改變了流體布局，起到了對流場的整流均能作用，形成了差壓式流量測量所需要的較為理想的流場條件，從本質上保證了流速—差壓轉換的穩定、準確，從而提高了儀表的精度和可靠性。
工作原理：
V錐流量計（孔板流量計）是通過在密閉管道中心線懸掛一個特製的流線型錐體來進行中央節流，用管道上游和錐體尾部測量的差壓值計算管道中的流量。其原理是基於封閉管道中能量相互轉換的伯努利定律，也就是說對於穩定的流體，管道中流體的流速與差壓的平方根成正比，當流體通過錐體節流區時，流速會加快，錐體下游尾部的壓力降低，產生了差壓。它的工作原理和磁翻板液位計（玻璃罐液位計）有些相似，是利用流體的連續性方程和伯努利方程，即可推導出被測流量與輸出差壓值的數學關係式。連續性方程是能量守恆定律套用於運動流體的一種數學表達式。主要技術指標
▲高精度：±0.075%▲高穩定性：優於0.1%fs/年▲高靜壓：40mpa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓

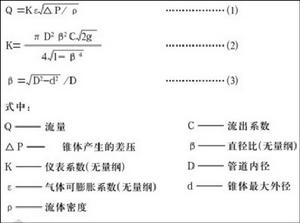

主要計算公式:
V錐流量計（孔板流量計）的主要計算公式如下表：

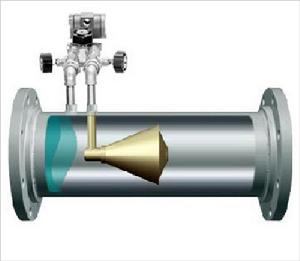

結構分析：
V椎體是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛套用於石油、化工、冶金、電力、輕工等部門。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，於是在節流件前後便產生了壓力降，即壓差，介質流動的流量越大，在節流件前後產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
V錐流量計（孔板流量計）是集流量、溫度、壓力檢測功能於一體，並能進行溫度、壓力自動補償的新一代流量計，該孔板流量計採用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
主要特點：
▲孔板流量計節流裝置結構易於複製，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。▲孔板計算採用國際標準與加工
▲孔板流量計套用範圍廣，全部單相流皆可測量，部分混相流亦可套用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

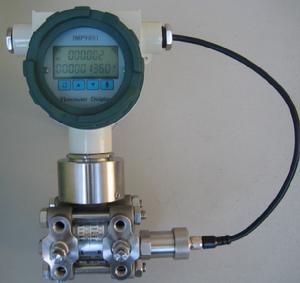

智慧型型孔板流量計特點
▲採用進口單晶矽智慧型差壓感測器
▲高精度，完善的自診斷功能
▲智慧型孔板流量計智慧型孔板流量計其量程可自編程調整。
▲智慧型孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有線上、動態全補償功能外，智慧型孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程範圍寬、大於10：1
選型型譜：
規格型號 | 說明 | |
型號 | tc-z | v錐流量計 |
公稱通徑 | □□□ | 如;150代表dn150mm |
連線方式 | l | 法蘭式（執行gb9115-2000標準，或按用戶要求） |
h | 焊接式 | |
n | 特殊要求 | |
流體介質 | y | 液體 |
q | 氣體 | |
z | 蒸汽 | |
流體溫度 | 1 | -40－－150°c普通型 |
2 | -40－－350°c中溫型 | |
3 | ≤700°c高溫型 | |
取壓方式 | n | 螺紋取壓 |
h | 法蘭取壓 | |
材質 | i | 管道、法蘭為碳鋼，錐體為不鏽鋼 |
b | 管道、法蘭、錐體均為不鏽鋼 | |
壓力範圍 | pn | 0.6-32mpa |
可選附屬檔案 | 1 | 帶差壓變送器 |
2 | 帶積算儀或溫壓補償 | |
3 | 隔爆 | |
4 | 本安防爆 | |
5 | 帶三閥組 | |
6 | 帶配對法蘭盤 | |
省略 | 無 | |
