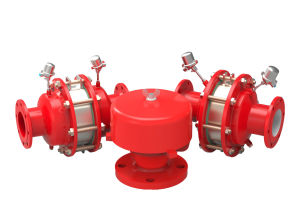

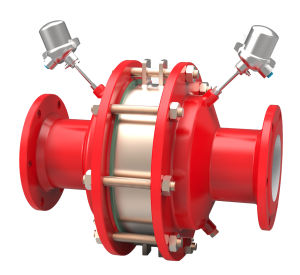

管道波紋阻火器
阻火器阻火機理
大多數阻火器是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組成，對這些通道或孔隙要求儘量的小，小到只要能夠通過火焰即可。這樣，火焰進入阻火器後就分成許多細小的火焰被熄滅。
火焰能被熄滅的機理是傳熱作用和器壁效應。
1、傳熱作用
阻火器能夠阻止火焰繼續傳播並迫使火焰熄滅的因素之一是傳熱作用。我們知道，阻火器是由許多細小通道或孔隙組成的，當火焰進如通道或孔隙的傳熱面積很大時，火焰通過通道壁進行熱交換後，溫度下降，到一定程度時火焰即被熄滅。
2、器壁效應
燃燒與爆炸並不是分子間直接反應,而是受外來能量的激發,分子鍵遭到破壞,產生活化分子,活化分子又分裂為壽命短但卻很活潑的自由基,自由基與其它分子相撞,生成新的產物,同時也產生新的自由基再繼續與其它分子發生反應。當燃燒的可燃氣通過阻火元件的狹窄通道時,自由基與通道壁的碰撞幾率增大,參加反應的自由基減少。當阻火器的通道窄到一定程度時,自由基與通道壁的碰撞占主導地位,由於自由基數量急劇減少,反應不能繼續進行,也即燃燒反應不能通過阻火器繼續傳播。
對阻火器殼體要求
1. 阻火器殼體應耐腐蝕，可用鑄鐵、鑄鋁、鑄鋼等材料製造。
2. 在阻火器內部或其它設備組裝時不得使用動物皮革或植物纖維製成的墊片。
3. 阻火器殼體應能承受內部發生的爆炸壓力而不被損壞。
4. 阻火器殼體應能承受18公斤/厘米²壓力的水壓試驗。在水壓試驗時，一分鐘之內不應出現滲漏，並不應有永久變形。
水壓試驗應以每分鐘7公斤/厘米²壓力升壓，達到水壓試驗要求。墊片或其它部位在試驗時應無滲漏。
主要技術參數
適用於儲存閃點低於60℃的石油化工產品，如汽油、煤油、輕柴油、甲苯等。
工作溫度：≤480℃
殼體材質：碳鋼、鋁合金、不鏽鋼、SUS304、SUS304L、SUS316、SUS316L。
阻火芯件材質：不鏽鋼波紋板。
防爆級別：BS5501：IIA、IIB、IIC。
製造、檢測標準：按GB5908-86標準執。
法蘭標準：HG20594-97 PN1.0
