系統預警單元系統簡介：
管道安全預警系統（PSFS）的研製源於中國石油通信公司（中國石油天然氣管道通信電力工程總公司）30年對管道安全的研究經驗，主要考慮並探索研究國內外管道所處的安全形勢，是專門用於保護管道安全、預警管道破壞事件的管道安全裝置。PSFS先後獲得國家專利50多項，軟體著作權登記10項，並且被中華人民共和國科學技術部批准為國家高科技術研究發展計畫“863計畫”。系統操作簡便、技術優勢突出、系統軟體牢固、可擴充性強，與其它同類技術相比，獨特之處在於將傳統的事後報警改為事前預警。
系統工作原理：

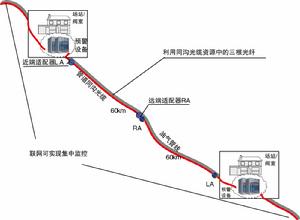

利用與管道同溝敷設的通信光纜作為分散式土壤振動檢測感測器，長距離連續實時監測油氣管道沿線的土壤振動情況，在管道沿線4米範圍內形成保護帶，採用系統獨有的管道破壞事件專家資料庫和神經網路分析識別技術，對可能危害管道安全的動土事件（如：機械施工和打孔盜油等破壞事件）或場站設施的入侵事件進行預警，並準確定位。
系統組成：

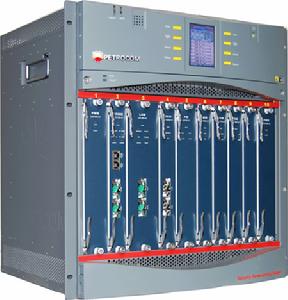

預警單元 FU：（Forewarning Unit）
FU是預警系統的基本單元，安裝在管線閥室、泵站或分輸站，採集管道沿線的土壤振動信號，並上傳到FST。
預警管理終端 FST ：（Forewarning Supervision Terminal）
FST是預警系統的管理終端，接收FU的運行數據和預警信息，分析處理後顯示告警信息，並將數據上傳到DMC。
區域監控中心 DMC：（District Monitor Centre）
DMC是預警系統的管理中心，監控預警區域的安全情況。
光纖感測系統：
光纖感測系統就是分散式感測器，實時感應土壤的震動信號並傳輸至FU。
系統特點：
超長距離：FU監控距離最大為60公里，並通過聯網實現超長距離的監控。
超長距離超高靈敏度：利用通信光纜作為分散式感測器，採用雷射干涉技術，可以測量納米級的微振動。
超強識別能力：基於神經網路模式識別技術，配置了專業的管道破壞事件資料庫，能夠準確的識別出破壞事件。
超長使用壽命：採用光纜為分散式感測器和軍品元器件，使系統使用壽命達到25年以上。
超常現場融入能力：利用管道已有通信光纜為感測器，易於安裝調試。
系統技術指標：
指標名稱 實測結果
適用範圍 同溝敷設任何型號光纜、矽管光纜的油氣管道
定位精度 縱向≤ 200m
靈 敏 度 最大檢測距離，距光纜4m
監測長度 最大60Km
回響時間 ≤ 5s
