功用

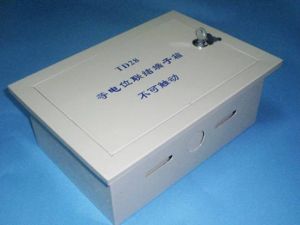

等電位聯接端子箱將建築物如高層住宅、醫院、泳池等內的鋼筋網,配電盤中的PE線端子、插座、上下水管、暖氣管道,煤氣管道,衛生間的金屬浴盆、浴架、淋浴器扶手、電冰櫃、空調、導電地板的金屬網路將其聯接到各自的等電位聯接端子箱內的端子板上,從而構成各自的等電位體,保護人和設備的安全。
分類
等電位聯結端子箱分總等電位和局部等電位兩種。總等電位聯結端子箱一般用於配電室內作重複接地用。局部電位聯結端子箱一般用於住戶的帶洗浴設備的衛生間內,用於洗浴設備及相關插座的接地。等電位的含義也就是“將設備等外殼或金屬部分與地線聯結”。
規範與原理
GB50096—2012《住宅設計規範》6.5.2規定:住宅供電系統應採用TT、TN—C—S或TN—S接地制式,並進行總等電位聯結;衛生間宜作局部等電位聯結。
該規範所指的衛生間是具有洗澡設施的衛生間,又稱濕式衛生間。在規範的條文說明中對此條作如下說明:洗浴時人體皮膚潮濕,阻抗下降,沿金屬管道傳導來的較小電壓即可引起電擊傷亡事故,在衛生間內作“局部等電位聯結”可使衛生間處於同一電位,防止出現危險的接觸電壓。
人體觸及帶電體時會受到電擊,電擊電流的大小由接觸電壓和人體阻抗所決定。我國對安全電壓作如下規定:在狀況1(乾燥或濕潤的區域、乾燥的皮膚、高電阻地面)下為50V;狀況2(潮濕的區域、潮濕的皮膚、低電阻地面)下為24V;狀況3指當人浸入水中時,皮膚電阻和水電阻可忽略不計,此時的安全電壓低IEC未作規定,但在編制說明中提出:“例如不超過12V”。我國亦未作規定,日本則定為2.5V。

衛生間的燈具和電加熱淋浴器等電氣設備的金屬外殼.已可靠接地的情況下,衛生間要不要再作局部等電位聯結?仍要作。因為電氣設備金屬外殼雖然已和PE線作了連線,並通過PE線和接地體連線,但與PE線相連的金屬外殼的電位不一定是地電位,當PE線中出現漏電電流時,尤其是在設備距接地體較遠的情況下,由於PE線存在電阻,此時外殼的電位可能會出現足以引起傷害的電位,因此存在電擊的危險。當衛生間作了等電位連線後,即使設備外殼的電位遠高於地電位,但由於人體可能觸及到的金屬物體處於相同電位.因此人不會受到電擊。
局部等電位聯結的做法在圖紙中是不畫的,只用文字表示。
具體做法

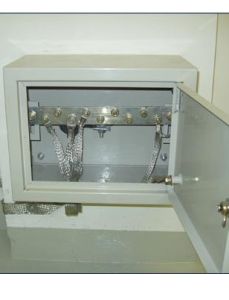

在衛生間內將各種金屬管道、結構件(包括混凝土樓板中的鋼筋)以及進入衛生間內的視線,用不小於4mm2的銅芯線,通過等電位聯結端子箱互相連通。等電位聯結導線在地板或牆內暗敷時要穿塑膠管保護,其目的是更換導線方便。等電位聯結範圍內的金屬管道等金屬體與等電位聯結箱內的端子排之間的電阻不應大於5Ω。衛生間內的金屬管道的連線處一般不需加跨接線,若發現導通不良時,應作跨接。當衛生間內的水管是塑膠管或包塑金屬管時,等電位跨接線可接在自來水龍頭上;採用金屬水管時,跨接線直接接在水管上。衛生間內的污水管因與進水管之間是不通的,因此污水管也要作等電位聯結,可接在地漏的管子上。
