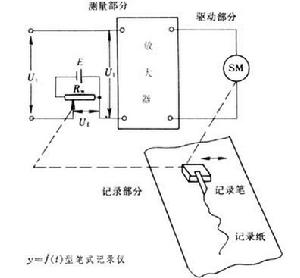

結構和原理 筆式記錄儀包括測量部分、驅動部分和記錄部分（見圖）。
測量部分由基準穩壓電源E 和平衡電位器Rw組成。被測電壓Ui與比較電壓Uf的差值Ul經放大後驅動伺服電動機SM。驅動部分由伺服電動機和機械傳動裝置組成。當伺服電動機轉動時,傳動裝置一方面使記錄筆作直線移動,另一方面則帶動平衡電位器的電刷，使Uf趨近於被測電壓Ui。當Uf=Ui，Ul=0，即迴路達到平衡時,伺服電動機停止轉動，記錄筆也停在某一相應位置處。記錄筆的位置反映了被測電壓Ui的數值。 分類 按照記錄函式,筆式記錄儀可分為y＝ƒ(t)型和y＝ƒ(x)型,後者又稱“x-y”記錄儀。①“y＝ƒ(t)”型筆式記錄儀：這類儀表中，記錄筆隨被測電壓量作橫向直線移動，代表被測電壓量的變化。記錄紙由走紙機構驅動，作恆速的縱向移動，代表時間變化量。記錄紙上繪製出的曲線是被測電壓量隨時間變化的過程，記錄函式的形式為y＝ƒ(t)。由多個獨立的記錄系統可組成多筆記錄儀，用以同時記錄多個變數隨時間變化的過程，但須採用不同顏色的墨水筆，以便於判別所繪製的曲線。②“x-y”記錄儀：這類儀表包括兩個獨立的記錄系統。一個系統使記錄台上的橫樑沿橫向（x方向）移動;另一個系統使橫樑上的記錄筆沿縱向 (y方向)移動。記錄紙固定在記錄檯面上,記錄的函式形式為y＝ƒ(x)。橫樑上可以裝有多根運動導軌、多支記錄筆，可以繪製一個變數與其他幾個變數之間的關係曲線。
性能和套用 筆式記錄儀由於利用自動平衡的測量方法，並配置高增益的放大器，所以記錄的靈敏度和準確度較高。靈敏度一般為0.5mV/cm，最高可達0.1mV/cm；若再配以前置放大器，則還可提高到5μV/cm。記錄誤差一般為±0.25％。儀表的輸入阻抗較高，一般為1MΩ左右,適合於內阻較高電壓信號源的記錄。記錄幅面大,一般為25cm左右。由於記錄部分由伺服電動機驅動，故記錄速度較低，適合於記錄緩慢變化的電量，可記錄的信號頻率在2Hz以下。
