簡介

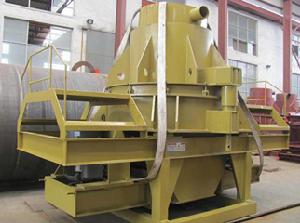

制砂機又稱立軸衝擊式破碎機，廣泛適用於各種岩石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎（制砂粒）。對建築用砂、築路用砂石尤為適宜，物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊粉碎，物料在互相撞擊後，又會在葉輪和機殼之間料層形成渦流多次撞擊、摩擦而粉碎，從下部排料斗排出。形成閉路多次循環，由篩分設備控制成品粒度。
用途
1.河卵石、山石（石灰石、花崗岩、玄武岩、輝綠岩、安山岩等）、礦石尾礦、石屑的人工制砂。
2.建築骨料、公路路面料、墊層料、瀝青混凝土和水泥混凝土骨料的生產。
3.工程領域的水利水電、高等級公路、高速公路、高速鐵路、客運專線、橋樑、機場跑道、市政工程、高層建築的機制砂生 產和石料整形。
4.礦業領域的磨礦前段細碎工藝，建材、冶金、化工、礦山、耐火材料、水泥、磨料等行業的物料破碎。
5.高磨蝕性和二次解體破碎，火電、冶金行業的除硫，鋼渣、建築垃圾破碎等環保項目。
6.玻璃、石英砂和其他高純度材料的生產。
性能特點
1、破碎性能優越
2、結構簡單合理、運行成本低 油脂潤滑、簡單可靠；
4、高品質的質量保證，降低設備故障率；
5、操作更加簡單；
6、人性化的設計使設備的使用更加安全 ；
7、注重環保 。
技術參數
| 型號 | VC7520 | VC8622 | VC1132 | |
| 轉盤直徑(mm) | 750 | 860 | 1050 | |
| 通貨量(tph) | 全中心進料 | 60-110 | 100-180 | 147-400 |
| 瀑布與中心進料 | 78-143 | 130-234 | 190-520 | |
| 最大進料粒度(mm) | 40 | 50 | 50 | |
| 雙電機功率(KW) | 90-110 | 150-180 | 220-400 | |
| 外形尺寸/長×寬×高(mm) | 4100×2050×3100 | 4500×2100×3400 | 5200×2400×4200 | |
| 運輸尺寸/長×寬×高(mm) | 4100×2050×1900 | 4500×2100×2200 | 5200×2400×2850 | |
| 重量(t) | “石打石”破碎腔 | 7.8 | 9 | 14 |
| “石打鐵”破碎腔 | 8.5 | 9.8 | 15.5 | |
| 潤滑系統功率(KW) | 0.37 | 0.37 | 0.37 | |
工作原理
VC系列衝擊式破碎機採用一種在生產中能形成石料內襯的轉子，工作時該轉子如同一個高速旋轉的乾式石料泵。採用“石打石”破碎腔時，轉子將料源持續不斷地拋向形成形成石料內襯的設備破碎腔內。從頂部落入的物料在進入破碎機的石料內襯轉子後被加速旋轉，離開轉子時的出口速度達到每秒50-85米。轉子持續不斷地將物料拋入破碎腔，石料內襯又得到了填充。這樣，在同一時間保持了一種“石打石”模式的破碎研磨連鎖反應。被破碎了的物料從下機體排料口排出；採用“石打鐵”破碎腔時，轉子將料源持續不斷地拋向圓周有一定安裝角度的砧鐵上，使得物料與砧鐵成直角撞擊，充分發揮其優越的破碎性能，被破碎了的物料從下機體排料口排出。另一部分料源以一定的控制量溢流進入破碎腔內，受到從轉子拋出的高速物料流的衝擊而破碎。如此分流對破碎腔內的顆粒物料能起到增壓作用，提高動力效率、減少磨損，獲得最大的處理量。
