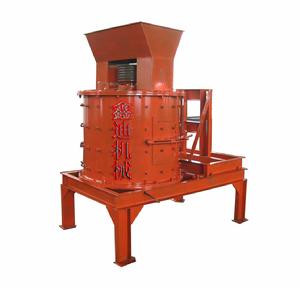

立式粉碎機

立式粉碎機

立式粉碎機

立式粉碎機是在吸取國內外先進細碎設備基礎上，最佳化設計而成的一種無篩條、可調式細碎設備，可廣泛適用於選礦設備的主流設備之一。可用於石灰石,水泥熟料,混合料,石膏,煤矸石,礦渣,銅礦石,鐵礦石等各種物料的終粉碎.也是復混肥行業使用最普遍的粉碎設備之一,適用於原料及返料的粉碎.尤其是對於含水率高的物料適應性強,不易堵塞,下料順暢.

工作原理

物料從進料口進入,在機殼內與高速旋轉的機殼相撞,物料經撞擊後,擠壓和破碎,然後撞擊至機殼內壁反擊後又與錘頭相撞,這樣在下落的過程中經過數次撞擊變為粉狀物或 3mm 以下顆粒從下部排出.

構造組成

結構由下機架、機殼、上下軸座、主軸、錘頭、錘頭支架、皮帶輪、電機架等部份組成.動力經三角帶帶動主軸旋轉,主軸有上下兩個軸承座,軸承座安裝在機殼的上端和下端,機殼總成安裝在下機架上,主軸上裝有錘頭、錘頭支架,加料斗裝在機殼上部,為了裝卸錘頭方便,機殼上開有活門,便於拆裝維修.
立式粉碎機 的優點:該機機殼內壁採用聚丙烯板作內襯,緩解了粘壁、不易清理的問題.鏈刀頭採用特殊鋼材椴打而成,可有效地提高生產效率.本機具有結構合理、操作方便、適用性強等特點

特點

（1） 結構簡單合理、運行成本低。利用石打石原理，磨損小。
（2） 破碎率高、節能。
（3） 具有細碎、粗磨功能。
（4） 受物料水分含量影響小、含水份可達8%左右。
（5） 更工作噪聲低於75分貝（db級），粉塵污染少。
（6） 適合破碎中硬、特硬物料。
（7） 產品成立方體，堆積密度大，鐵污染極小。
（8） 葉輪自襯磨損小、維修方便。

技術參數

型號	給料粒度 (mm)	出料粒度 (mm)	生產能力 (t/h)	主軸轉速 (r/min)	電機功率 (kw)	外型尺寸 (mm)
PFL-800	<100	<3-5 60-90%	10-20	934	22	2100×1200×1700
PFL-1000	<120	<3-5 60-90%	20-40	769	37	2600×1400×1900
PFL-1250	<150	<3-5 60-90%	40-70	530	75	2800×1600×1000
PFL-1500	<180	<3-5 60-90%	70-100	495	132	3100×1900×2200
PFL-1750	<200	<3-5 60-90%	130-190	424	160	3710×2360×2390
PFL-2000	<220	<3-5 60-90%	100-160	370	185	4100×2660×2620
