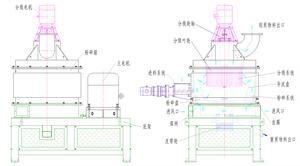

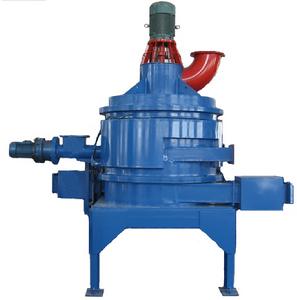

渦流式粉碎機主要有主要由底架、粉碎系統、分級系統、進料系統和電器系統等組成。具體結構如右圖示：
粉碎系統由主軸、粉碎盤、齒圈、粉碎室、皮帶輪、皮帶、主電機等組成。主要起粉碎物料的作用。
分級系統由分級輪軸、分級葉輪、分級電機等組成。主要起將粉碎後的輕質物料排出機器的作用。
進料系統由螺旋軸、減速器、電機、支架等組成。主要起將物料送入粉碎箱內的作用。
原理
經過初步粉碎的PCB物料，由進料系統送入粉碎箱體內，由於粉碎盤的高速旋轉，在離心力的作用下，PCB經裝在粉碎盤上錘刀的撞擊而粉碎，又被以極高的速度旋飛到周圍的齒圈上，因錘刀與齒圈間的間隙很小，錘刀與齒圈間的氣流因齒面的變化通斷而發生瞬時變化而交變。PCB在此間隙中受到交變應力，在此反覆作用下被進一步粉碎。經粉碎了的PCB中的VT粉末（輕質物料）被從粉碎盤下進入的氣流帶到內壁與分流罩之間，然後進入分級室，通過旋轉的分級輪，由受到的空氣動力和離心力作用的平衡進行分級，被分離出的VT粉末粗料從分流罩的內腔再回到粉碎室重新粉碎，細的VT粉末被吸入分級葉輪內，進入輕質物料出口，再進入VT粉末收集系統。同時PCB板分離出來的銅顆粒（重質物料）由於物料密度大，在重力的作用下進入粉碎盤下方，在粉碎盤下方帶有篩網，當銅顆粒的尺寸小於篩網孔徑時候，銅顆粒通過篩網進入出料倉，因出料倉上開有兩個進風口，此時銅顆粒在出料倉內做旋轉運動，當銅顆粒撞接到出料口上方的擋板時，銅顆粒直接從出料口內排出機器。大於篩網尺寸的銅顆粒在粉碎盤下方進行粉碎直至尺寸小於篩網孔尺寸（在粉碎盤下放同樣設有錘刀）。風和物料的流向參見右上圖：特點
- 結構緊湊，占地面積小
- 相比錘片式粉碎機篩網使用壽命較長
