空氣煤氣安全閥空氣煤氣安全閥是一種重錘自力式切斷閥，它可以根據系統中空氣或煤氣壓力的降低，對煤氣管道實現快速切斷，防止回火，保證系統的安全。其結構簡單、操作方便、安全可靠。主要套用於石化、冶金、輕工等加熱燃氣管道中。
型 號 ZKM-10
規 格 DN100、150、200
安全閥的出口應無阻力，避免背壓現象，若裝設排泄管，其內徑應大於安全閥的出口通徑，安全閥排除口應注意防凍，對盛裝易燃或有毒、劇毒介質的容器，排泄管應直通室外安全地點或有進行妥善處理的設施，排泄管不準裝設任何閥門。
技術參數
公稱通徑 mm 100,150,200公稱壓力MPa 1.0
溫度範圍℃ -20~+60
工作壓力
Pa 煤氣 1500±100
空氣 1200 ±100
切斷壓力 Pa 400~800
法蘭尺寸 按JB78-59
法蘭型式 法蘭密封面型式按
JB77-59光滑式
性能指標
密封性 氣 室/連線處 應能承受10KPa氣壓，不得有漏氣現象。允許泄漏量 15個氣泡/min
零部件材料
零件名稱 材料閥體 QT400-18
上、下膜蓋 HT200
滑閥 H62
襯套 H62

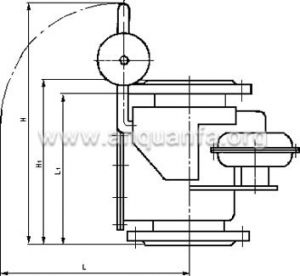

外形尺寸
公稱通徑 L L1 H H1
100 369 250 492 300
150 395 300 540 350
200 419 356 604 441
