簡介

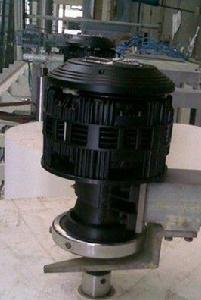

空壓碟式制動器即為氣動制動器,屬於一種較為有歷史的工作傳動件,其工作主要是靠氣壓。由於是使用氣壓,因此空壓碟式制動器比較環保、耐用、製造成本低。安裝方便、保養簡單,高精度張力控制場合使用,提供多種扭矩控制範圍,具有良好的散熱性,可廣泛套用在包裝、薄頁紙及瓦楞紙等加工工業 。
原理
空壓碟式制動器及空壓碟式離合器均是由缸體上的活塞產生軸向推力,從而形成扭矩傳遞。一旦缸體卸壓,彈簧就會把活塞推回到初始位置,扭矩就會消失。採用彈簧制動的制動器時,產生的扭矩所需的軸向推力由是彈簧產生的,給活塞施加適當的氣壓即可鬆脫制動器 。
分類
1、DBC空壓碟式制動器,靈活的安裝方式,更加節約安裝空間。特別適合用在輕負載情況下轉矩控制與制動 保持使用。同樣具有良好散熱性與維護便利性,提供改性手調控制型。
2、DBS-10空壓蝶式制動器,具有多點式制動方式,各種靈活的安裝方式,隨意的增減制動組件,使之具備了廣域的轉矩控制範圍,且具有高轉矩和高精度的特性。適用於包括張力控制、緊急制動和位置控制等各種場合。
3、DBS空壓碟式制動器(冷卻風扇型),提供多種扭矩控制範圍,具有良好的散熱性,夾盤式制動器的摩擦盤可隨意選擇,便於安裝和保養,可同用戶自己的制動盤配合使用。
4、DBHE空壓碟式制動器,大扭矩型制動器,臥式安裝,適合大型設備的制動停止,滿足短時間內制動停止。較大的摩擦面積延長維護周期,可長壽命運行。
5、DBF空壓碟式制動器,適應不同的安裝方式,也能夠使用在直線運動的制動上。較大的摩擦面積延長維護周期,可長壽命運行。如果在一個圓盤上安裝若干個制動器,轉矩也隨之若干倍的增大。
6、DBG (立式)空壓碟式制動器,提供穩定有效並且可調的制動力。立式安裝節省空間,敞開式摩擦面散熱優異。易於更換的摩擦組件,且不含石棉,制動圓盤厚度10mm-20mm可選。
7、DBH (臥式)空壓碟式制動器,對應立式安裝型提供約2倍制動力。加配可伸縮彈片確保制動平衡,制動圓盤厚度10mm-20mm可選 。
特點
1、有效的放熱,“連續滑動”放熱效果良好,因使用熱容量很大的帶散熱片的圓盤,所以和電磁式相比,熱容量大,可高頻率,連續滑動使用轉矩的安定因不使用電子部品,所以不會發生因過熱而使產品劣化,即便溫度上升也不會減少轉矩。
2、廣泛的轉矩控制範圍,靠改變空氣壓使得機械的微妙的轉矩調整成為可能,防止超負荷閘門、張力控制、柔和起動平穩停止等等均精度良好的施行。
3、氣動的安全性,不產生電氣火花,因不使用電氣,所以不產生電氣火花,安全可靠。非石棉摩擦板磨擦邊根本不使用石棉,實現良好的耐磨耗性和耐熱性。
4、緩急自在,高速作動和電磁式相比,應答速度快20%,圓滑的連結和制動傳達轉矩的調整很簡單,可順暢的進行動力的連結,制動。圓滑的作動使得機械的耐久性向上,產生出莫大的價值。
5、長壽命,維修簡單放熱效果良好,磨擦板的厚度有很大寬裕,和電磁式相比,壽命長2.5倍至5倍。安裝及操作簡單因其簡單的構造兼一體化構造,所以安裝及操作均簡單,摩擦板的交換簡單,被設計成為容易交換摩擦板的類型 。
套用行業
適用於工作機械、建設機械、軋鋼楊械、伸線楊、絞線機、卷取楊、線纜設備、門型起重機及天車、造紙楊械、船舶重型車、切邊、放料、定位、張力控制等場合 。
