概述

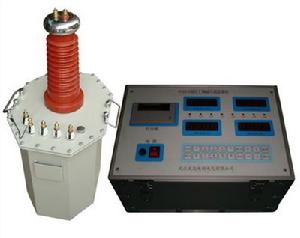

WDYD 程控工頻耐壓試驗裝置，是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用於對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。
本設備採用了與時俱進的微電腦先進技術，軟硬結合的數位化測控手段，其精良的設計和周到細緻的考慮貫徹了“一切為用戶著想”的設計理念，使您在使用時輕鬆自如、得心應手。
WDYD程控工頻耐壓試驗裝置]產品主配置：b]
l程控工頻耐壓試驗台1台
l油浸式試驗變壓器1台
產品配件：
l電源線1根
l輸出線1根
l試驗連線線1根
l接地線1根
l保險管2個
l使用說明書1本
l試驗報告1份
l產品合格證（保修卡）3張
選配件：
l分壓器●限流電阻
l保護球隙●微安表
l放電棒●絕緣支架
l油杯●濾波電容
功能特色
¨全鍵盤操作，全數字測控，智慧型化工作全過程
¨四個顯示窗同時顯示高低壓電壓、電流和耐壓時間，以及多個狀態指示燈
¨高精度測量與數據處理，顯示精度可優於0.5%
¨鍵控自動/手動工作方式
¨自動電機慣性判斷及補償，逼近式調壓算法
¨自動捕捉峰值電壓、電流，便於做擊穿試驗
¨任意設定高壓電壓、高壓電流、低壓電流和耐壓時間
¨到達設定電壓後自動耐壓計時，計時時間到自動降壓回零
¨超過設定電流（高、低壓電流中任何一個）時自動切斷電壓輸出，自動降壓回零，並發出聲光報警
¨試驗結果可查看和列印，並具有自動/手動列印方式
¨樂音發聲，不同狀態聲音不同
¨軟硬體抗干擾設計，抗干擾能力強
¨自動錯誤診斷，易於發現和解決問題
技術指標
| 規格 | 容量 KVA | 低壓側 | 高壓側 | 測量 變化 | 6分鐘 溫升 ℃ | 阻抗 電壓 % | 空載 電流 % | 質量 Kg | 外形尺寸 長Х寬Х高 mmХmmХmm | ||
| 電壓 V | 電流 A | 電壓 KV | 電流 mA | ||||||||
| 10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 60 | 260Х375Х750 |
| 15/50 | 15 | 400 | 37.5 | 50 | 300 | 500 | 50 | 8 | <4 | 70 | 270Х420Х800 |
| 20/50 | 20 | 400 | 50 | 50 | 400 | 500 | 50 | 8 | <4 | 85 | 285Х440Х820 |
| 30/50 | 30 | 400 | 75 | 50 | 600 | 500 | 50 | 8 | <4 | 100 | 295Х386Х840 |
| 50/50 | 50 | 400 | 125 | 50 | 1000 | 500 | 50 | 8 | <4 | 120 | 320Х416Х910 |
| 10/100 | 10 | 200 | 50 | 100 | 100 | 1000 | 50 | 10 | <4 | 65 | 350Х475Х1300 |
| 15/100 | 15 | 400 | 37.5 | 100 | 150 | 1000 | 50 | 8 | <4 | 85 | 510Х390Х1320 |
| 20/100 | 20 | 400 | 50 | 100 | 200 | 1000 | 50 | 8 | <4 | 100 | 540Х400Х1340 |
| 30/100 | 30 | 400 | 75 | 100 | 300 | 1000 | 50 | 8 | <4 | 110 | 560Х410Х1360 |
| 50/100 | 50 | 400 | 125 | 100 | 500 | 1000 | 50 | 8 | <4 | 125 | 600Х460Х1410 |
| 10/150 | 10 | 200 | 50 | 100 | 66.7 | 1500 | 50 | 10 | <4 | 90 | 265Х380Х1750 |
| 15/150 | 15 | 400 | 37.5 | 150 | 100 | 1500 | 50 | 8 | <4 | 100 | 510Х390Х1800 |
| 20/150 | 30 | 400 | 50 | 150 | 133 | 1500 | 50 | 8 | <4 | 110 | 540Х415Х1800 |
| 30/150 | 30 | 400 | 75 | 150 | 200 | 1500 | 50 | 8 | <4 | 125 | 560Х430Х1800 |
| 50/150 | 50 | 400 | 125 | 150 | 333 | 1500 | 50 | 8 | <4 | 140 | 640Х490Х1850 |
