移動式發電機數據採集器

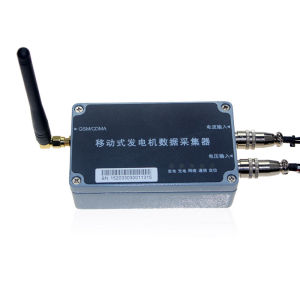

移動式發電機無線數據採集器移動式發電機無線數據採集器

概述

移動式發電機數據採集器是發電機信息數據的採集工具,利用GSM網路GPRS作為信息傳送的介質,將採集信息按照協定編碼傳送至指定的IP/連線埠號接收管理終端平台,然後接收
平台按照對應的協定轉換為採集信息,由軟體體現在終端螢幕,得到我們的監控信息。
移動式發電機數據採集器是依據移動基站分布範圍廣、數量大,地處偏遠,基站發電次數頻繁,油機拖動調度頻繁,而油機資源缺乏相關的監控和管理手段,無法得到正常及時的維護和保養,為了提高發電機的使用率、調派率以及管理能力而針對性開發的。
基站發電頻繁,發電機由於沒有數據通信功能,管理中心無法掌握髮電機的物理位置、故障原因以及當前狀態,不便於發電機的管理、發電及時性管理,更不能充分進行發電機資源合理調度,由此,針對性開發的發電機終端數據採集模組,將發電機的位置、狀態實時上傳管理中心,對發電機的當前狀況透明分析,能夠將有限的發電機資源充分調度,對提高發電機的發電及時率、基站應急發電的保障能力,發電過程的管理、維修管理、發電調度率以及發電合理分配調派能力都將大大提升。

功能特性

全中文簡訊操作:所有的操作均採用密碼加操作類別、操作內容,通俗易記,支持對發電機所屬單位進行中文冠名,支持發電機用中文編號。
內置鋰電池:帶可充電的內置鋰電池(2000mAH),可以滿足無交流供電時工作一定時長(主要是傳送數據),當發電數據無網路信號時,無法送出時,會支持4小時內尋找網路並發出。當發電結束後,提供4小時電源,方便用戶查詢發電機是否入庫(根據基站的ID號即可知道發電機此時在什麼位置)。
簡訊及上網功能:自動獲取基站CID/LAC地址信息,並將電壓、電流等數據傳送至後台管理軟體和以簡訊方式傳送相關人員。
簡訊上報重發功能:具備無信號或者網路不通時,保存當前數據(包括發電機發時時間、基站CID/LAC地址信息等需要上傳的數據),並自動恢復上傳,可記錄4條末傳送的發電、停止發電信息。
抗振性和防水性:模組的設計和器件滿足高抗振性,以保證發電機長期振動時正常工作;外殼採用防水設計並加防水圈,具備一定的防水性,建議橫向安裝,或者天線那端朝上安裝。
外觀和防盜:產品前後蓋安裝螺絲在底部,具有一定防盜功能,產品具有GPS定位,定時上報位置信息功能,可以追蹤設備位置。
電壓檢測功能:可以檢測出所測相位的電壓值,本電壓值可判斷發電機是處於“過壓” 還是“欠壓”狀態。
發電記錄存貯功能:可存貯50條發電信息,包括停機時間,基站位置,發電機區域,分機號,發電時長,疑似市電,發電機編號,GPRS信號強度,外接電池電壓,內置電池電壓,輸入1電壓,輸入2電壓,輸入3電壓,繼電器輸出1狀態,繼電器輸出2狀態,繼電器輸出3狀態(保留),繼電器輸出4狀態(保留),電能,起動次數,發電次數,總運行時間,GPS位置等。
發電機記錄自動同步功能:伺服器每天同步保存數據採集器中的發電記錄,保證用戶詳 細了解發電機的工作情況。
自啟動功能:當發電機起動且打開送電開關後,採集器檢測到相關信息,開始進行狀態 檢測,如在3分鐘之內發電機停機或重新發動,採集器會認為無效數據,不會上傳相關信息;如發電機正常連續工作3分鐘以上,採集器進入正常啟動工作狀態。
電流檢測功能:可以檢測出所測相位的電流值,本電流值可判斷發電機是處於“空載” 還是“負載”狀態。
內置時鐘功能:本機會自動獲取基站時間。
發電機起動檢測:當發電機空載發電時,送電開關未打開,採集器只啟動檢測電壓功能,當發電機送電開關閉合時,採集器開始工作,且開始採集數據和傳送數據。

技術參數

1、功耗:交流輸入電壓220VAC,AC電流45mA,最大功耗6W
2、輸入電壓:交流85V~265V寬電壓輸入,具有輸出過載、短路保護、自恢復功能
3、隔離電壓:2500VAC
4、無線傳輸制式:支持GSM/CDMA或GPRS或CDMA網路
5、電流互感器檢測電流:根據配套互感器而定(默認最大檢測30A)
6、交流發電機電壓輸入:15V~265VAC(ph-N)
7、工作溫度:-25℃~70℃
8、相對濕度:10%~90%
9、外殼尺寸:110*64*38mm
10、重量:0.37Kg
11、安全規程:符合EC1000、EN61000電磁兼容(EMC)標準及符合UL1950、IEC950、CCEE等安全規程
12、外殼材料:鋁鑄外殼,防水防撞型

技術原理

以GSM網路GPRS作為信息傳送的介質,將採集信息按照協定編碼傳送至指定的IP/連線埠號接收管理終端平台,然後接收
平台按照對應的協定轉換為採集信息,由軟體體現在終端螢幕,得到我們的監控信息。 無線數據採集器在發電機啟動的時候就開始工作,並記錄發電機的一切運行參數,並能過GPRS傳輸到終端平台,並反應給用戶,而用戶根據這些參數可以判斷出發電機是否處於正常的運營狀態,或者有什麼故障,以便於科學合理的調度人力物力。
一般情況下,管理人員一般通過發電機控制器監視發電機的各種狀態,並通過控制器面板發出指令。控制器是我們操作管理髮電機的中介部件,所以對眾多的柴油發電機進行遠程監控管理,需要解決3個問題,一是控制器必須有數據接口,二是如何遠程,三是如何集中管理。
首先,在計算機上,用軟體模擬控制器面板,管理人員與軟體的互動數據,通過控制器數據接口傳遞到控制器。此方案中,本公司的LXC7220控制器及其配置軟體實現此功能。
無線數據傳輸模組是一種基於GPRS網路(手機數據網路)的模組。它有兩個接口,一個天線,通過天線,可以接入網際網路;另一個RS232數據接口,可以連線發電機控制器數據接口。由此,發電機控制器間接接入了網際網路,可以與網際網路中的配置軟體進行數據互動,用戶通過配置軟體實現遠程監控發電機的功能。此方案中,採用本公司的LXI680G型號DTU。
本方案中,數據中心服務計算機,集中管理著所有接入網際網路的控制器。它全天候地監控者發電機的啟停、油量、油壓等狀況,並記錄下各種警報信息。用戶可以隨時啟動自己計算機上的配置軟體連線到數據中心,以查看各個發電機的當前狀態,並接收實時警報信息。

套用

移動式發電機數據採集器可以用在發電機租賃行業,船舶,移動基站,樓盤,大樓電梯應急,銀行電力,路燈,醫院等,這些行業是不允許長期停電的,當市電停電時,發電機就是備用發電,以維護正常運轉。而發電機是不能放在那就不管它的,它需要有人去維護和保養,發電機數據採集器就是給維護和保養提供了更科學的保障和依據。而傳統的發電機維護和保養需要花費大量時間,人力和物力。因些在未來的發電機行業里數據採集器是不可缺少的,也得到廣泛的套用和發展。
