1.1產品特點

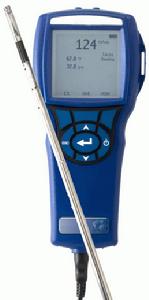

JFY-4通風多參數檢測儀是一種能同時測定大氣壓力、差壓、風速、溫度、濕度的精密手持式便攜儀器。
本儀器的防爆類型為本質安全型，其防
JFY-4通風多參數檢測儀執行標準編號：Q/KY-3-2009《JFY-4通風多參數檢測儀》。
1.2主要用途及使用範圍
1.2.1主要用途
主要用於測定大氣壓力、差壓、風速、溫度、濕度。
1.2.2適用範圍
消防、有限空間檢測、市政、化工、燃氣。
1.3產品名稱及型號
1.產品名稱：通風多參數檢測儀；
2.產品型號：JFY-4。
1.4型號的組成及其代表意義
測定器按下面的方法命名：
J-產品類型代號：檢測儀器
F-第一特徵代號：通風
Y-分類：儀器
4-版本：4
1.5適用環境條件
1）溫度：(0~40)℃
2）相對濕度：≤98%RH，25℃
3）大氣壓力：(86~110)kPa
1.6安全特徵
1）防爆型式：本質安全型。
2）防爆標誌：ExibⅠ。
2.技術特性
2.1主要功能
測量井下大氣壓力、風速、溫度、濕度。
2.2技術指標
1）使用環境
溫度：（0~40）℃；
濕度：0-98%RH；
2）量程及精度
測量參數測量範圍基本誤差
溫度0℃〜40℃4±1.0℃
風速0.2〜5m/s0.2m/s
5〜10m/s0.3m/s
>10m/s0.4m/s
差壓-3735～+3735Pa±2%
大氣壓70-120KPa±2%
濕度0〜95%RH±3%RH
5）顯示方式：液晶顯示；
7）電池型號及容量：南孚耐用型七號AAA鎳氫充電電池，900mAh/節
9）工作電壓：6V；工作電流：<130mA。
10）工作時間：≥10h；
11）防爆型式：本質安全，防爆標誌為ExibI；
開路電壓：7V短路電流I0：3A
14）外形尺寸：9.7cm*21.1cm*5.3cm；
15）重量：0.36kg；
3工作原理
儀器方要由低功耗單片微處理器（MCU）及外圍接口電路組成。外圍接口電路由ROM、RAM，頻率/數字轉換（F/D）電路，模擬/數字轉換（A/D）電路，串列通訊電路、時鐘電路以及E²PPROM組成。壓力感測器的頻率信號和溫度補償電壓信號分別經F/D轉換和A/D轉換後送入MCU計算壓力值；MCU再將壓力值送顯示器顯示，同理風速和濕度感測器信號也分別被F/D和A/D轉換後送入MCU計算出風速值和濕度值。溫度感測器的輸出為數位訊號，因此不需要轉換，直接送入MCU計算出溫度值。
4測定器操作
顯示設定
通過顯示設定選單您可以設定在顯示屏上需要顯示的參數。在選單上高亮顯示的參數您可以通過選擇ON來選擇在螢幕上顯示該參數，也可以通過OFF來選擇關閉顯示該參數，選擇主要參數“PRIMARY”使該參數在螢幕上以大字型顯示。只有一個參數可以選擇為主要參數“PRIMARY”顯示。另外在螢幕上最多可選擇4個參數作為次要參數顯示。
壓力清零
選擇（壓力清零）選單來使壓力讀數清零，主機會顯示清零是否成功。
設定
通過設定選單您可以完成基本設定包括參數單位、系統時間、系統日期、時間格式、關閉背景燈、自動關閉。使用<或>鍵來調整每個選項設定然後按確認鍵確認設定。
實際/標準設定
在選單項選擇ACTUAL/STANDARD選項，用戶可以選擇標準溫度，標準壓力以及實際溫度源。JFY-4通風多參數檢測儀測量的是實際大氣壓力。
5維護保養
不需特殊維護保養即可保持良好狀態
在現場測試中可以使用校準選單進行校準，現場調試的目的是利用最小的調整達到用戶校核標準要求。現場調整並不是完整的校核，為了達到完整，多點校核並驗證，送到製造商或國家授權的計量機構進行每年一次的重新校準。
6常見故障及解決辦法
問題可能引起故障的原因解決方法
螢幕沒有顯示電源沒有開啟開啟電源
電池電量低或者耗盡更換電池或者使用交流適配器
電池倉電路接觸不良清洗電池倉電路
風速讀數不穩定流場不穩定將探頭重新放置在流場穩定的地方或者使用大的時間常數
鍵盤無反應鍵盤鎖定同時按▲▼解除鍵盤鎖定
出現儀器錯誤信息無記憶體空間下載所需的數據然後刪除所有數據
出現探頭錯誤信息探頭故障探頭需要返廠修理
7注意事項
1)維修時，不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。
2)非安全場所嚴禁更換、拆裝電池。
3)充電必須在安全場所進行，嚴禁使用說明書規定以外的電池。
4)使用時必須佩帶動物皮套。
5)防止本機從高處跌落或受劇烈震動；
6)在高濃度氣體存在時，或許無法正常使用本機；
7)請嚴格按照說明書操作和使用，否則可能導致測量結果不準或者損壞本機；
8)本產品不得在含有腐蝕性氣體（如氯氣等）的環境中存放或使用，也不要在其它苛刻環境（包括過高、過低的溫度、較高的濕度、電磁場以及強烈的日光）下使用和儲藏本機；
9)如果經長期使用，本機表面有污物時，請用乾淨的軟布輕輕擦拭，而不要使用帶腐蝕性的溶劑和硬物擦拭本機表面，否則可能導致本機表面劃傷或損壞。
10)為保證測量精度，本機應定期進行標定，檢定周期不得超過一年。
11)請將廢棄的測定器電池卸掉送至指定地點或者返回我公司，不要隨意扔進垃圾桶中。
任何超出本說明書敘述以外的套用或使用故障請聯絡廠家尋求解決。
8運輸與貯存
1)在運輸過程中應避免爆曬雨林，應防止劇烈碰撞，嚴禁摔擲、重壓。
2)測定器應貯存在空氣乾燥無腐蝕性氣體的環境中。
3)測定器應有專人保管，定期檢查維護。
9開箱及檢查
開箱立即檢查測定器是否完好無損，數量是否準確。附屬檔案、合格證、說明書等資料是否齊全。否則應與廠家及時聯繫。
10隨機資料及附屬檔案
1.手提箱
2.主機
3.探頭
4.4節南孚耐用型七號AAA充電電池
5.使用說明書1本
6.產品出廠合格證1份
