簡介
磁選設備是指根據材料的磁性特徵,利用磁性設備將含有磁性的材料從其他材料中分離出來,用來進行這種操作的設備機械就叫磁選設備,一般用作磁鐵礦等磁性礦產的生產篩選。磁選設備一般也叫做磁選機,磁選機械等。
用途
磁選機屬於重選設備的一種,可以分選的礦物很多比如:磁鐵礦,褐鐵礦,赤鐵礦,錳菱鐵礦,鈦鐵礦,黑鎢礦,錳礦,碳酸錳礦,冶金錳礦,氧化錳礦,鐵砂礦,高嶺土,稀土礦等都可以用磁選設備來選別。磁選過程是在磁選設備的磁場中,藉助磁力與機械力對礦粒的作用而實現分選的。不同的磁性的礦粒沿著不同的軌跡運動,從而分選為兩種或幾種單獨的選礦產品。分類
磁選設備可以分選的礦物很多比如:磁鐵礦,褐鐵礦,赤鐵礦,錳菱鐵礦,鈦鐵礦,黑鎢礦,錳礦,碳酸錳礦,冶金
錳礦,氧化錳礦,鐵砂礦,高嶺土,稀土礦等都可以用磁選機來選別。磁選過程是在磁選機的磁場中,藉助磁力與機械力對礦粒的作用而實現分選的。不同的磁性的礦粒沿著不同的軌跡運動,從而分選為兩種或幾種單獨的選礦產品。按照磁鐵的種類來分可以分為:永磁磁選機和電磁除鐵機
按照礦的乾濕來分類可以分為:乾式除鐵機,濕式除鐵機
SSS型系列高梯度磁選機,高梯度強磁選機是新型高效磁力選礦設備,由於採用獨特的雙頻脈衝裝置,能兼顧精礦質量和金屬回收率,既能得到高品位的精礦,又能使尾礦品位降到一定程度,選別指標根據流程的需要可靈活的進行調節。
SSS-I型高梯度磁選機,高梯度強磁選機由於背景場強高、磁場梯度高,所以適合金屬礦粗選、掃描和非金屬礦提純。 SSS-II型由於採用水平的左、右磁極和立環相結合,對磁性產物的選擇性加強,能得到高品位的精礦
性能特點
1、貧鐵礦經粗碎或中碎後的粗選,排除圍岩等廢石,提高品位,減輕下一道工序的負荷。2、用於赤鐵礦還原閉路焙燒作業中將未充分還原的生礦選別,返回再燒。
3、用於陶瓷行業中將瓷泥中混雜的鐵除去,提高陶瓷產品的質量。
4、燃煤礦、鑄造型砂、耐火材料以及其它行的需用要的除鐵作業。
ss型高梯度磁選機技術參數
型號 | 分選環直徑(mm) | 額定激磁功率(kw) | 處理量(t/h) | 額定背景場強(T) | 給礦粒度(mm) | 配套電機功率(kw) | 機重(kg) |
SSS-I-1000 | 1000 | 25 | 4-10 | 1 | 0.01-2 | 4.5 | 8000 |
SSS-I-1200 | 1200 | 35 | 10-20 | 1 | 0.01-2 | 6.6 | 12000 |
SSS-I-1500 | 1500 | 46 | 20-35 | 1 | 0.01-2 | 8.4 | 21000 |
SSS-I-1750 | 1750 | 63 | 30-50 | 1 | 0.01-2 | 13.5 | 38000 |
SSS-I-2000 | 2000 | 72 | 40-75 | 1 | 0.01-2 | 16.5 | 51000 |

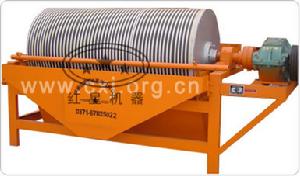

ctb濕式磁選機適用於粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選,也用於煤、非金屬礦、
建材等物料的除鐵作業。ctb濕式磁選機的磁系,採用優質鐵氧體材料或與稀土磁鋼複合而成,筒表平均磁感應強度為100~600mT。根據用戶需要,可提供順流ctb濕式磁選機、半逆流ctb濕式磁選機、逆流型ctb濕式磁選機等多種不同表強的磁選。ctb濕式磁選機具有結構簡單、處理量大、操作方便、易於維護等優點。
永磁筒式磁選機技術參數
型號 | 筒徑mm | 筒長mm | 圓筒轉速r/min | 給料粒度mm | 處理量 t/h | 功率KW |
CTB6012 | 600 | 1200 | <35 | 2-0 | 10-20 | 1.5 |
CTB6018 | 600 | 1800 | <35 | 2-0 | 15-30 | 2.2 |
CTB7518 | 750 | 1800 | <35 | 2-0 | 20-45 | 2.2 |
CTB9018 | 900 | 1800 | <35 | 3-0 | 40-60 | 3 |
CTB9021 | 900 | 2100 | <35 | 3-0 | 45-60 | 3 |
CTB9024 | 900 | 2400 | <28 | 3-0 | 45-70 | 4 |
CTB1018 | 1050 | 1800 | <20 | 3-0 | 50-75 | 5.5 |
CTB1021 | 1050 | 2100 | <20 | 3-0 | 50-100 | 5.5 |
CTB1024 | 1050 | 2400 | <20 | 3-0 | 60-120 | 5.5 |
CTB1218 | 1200 | 1800 | <18 | 3-0 | 80-140 | 5.5 |
CTB1224 | 1200 | 2400 | <18 | 3-0 | 85-180 | 7.5 |
CTB1230 | 1200 | 3000 | <18 | 3-0 | 100-180 | 7. |
乾式磁選機是針對乾燥的磁性礦物進行分選的磁力選礦機械,相對於濕式磁選機分選礦物時要使用液體作為稀釋劑提高分選效率而言,乾式磁選機則要求被分選的礦物乾燥,顆粒之間可以自由移動、成獨立的自由狀態,否則會影響磁選效果,甚至會造成不可分選的後果。根據不同礦物磁性率的大小,遵守最大化回收理念,採用國內高性能磁性材料,利用最專業的聚磁原理設計,達到了目前國內最理想的分選效果,可以有效地為企業降低生產成本、減少消耗、最大限度的增加選礦廠的經濟效益。TNG筒式高強磁系列乾式磁選機筒表面磁場強度深、磁系包角大、磁場強度穩定、傳動系統穩定可靠、提高礦石入磨品位。
乾式磁選機技術參數
乾式磁選機型號 | TNG-7518 | TNG-9018 | TNG-1018 | TNG-1021 |
圓筒規格(直徑×長度)mm | 750×1800 | 900×1800 | 1050×1800 | 1050×2100 |
生產能力(t/h) | 40~50 | 45~55 | 100~120 | 125~145 |
給礦粒度(mm) | 0~8 | 0~8 | 0~8 | 0~10 |
電機功率(KW) | 3 | 4 | 5.5 | 5.5 |
原礦含水量(%) | ≤3 | ≤3 | ≤3 | ≤3 |
筒體轉速(r/min) | 34 | 30 | 24.5 | 24.5 |
圓筒表面磁感應強度(mT) | 250~800 | 250~800 | 250~800 | 250~800 |
機器重量(t) | 1.98 | 2.8 | 4 | 4.5 |
減速機型號 | JDX-5 | JDX-6 | JDX-6 | JDX-6 |
工作原理
礦漿經給礦箱流入槽體後,在給礦噴水管的水流作用下,礦粒呈鬆散狀態進入槽體的給礦區。在磁場的作用,磁性礦粒發生磁聚而形成“磁團”或“磁鏈”,“磁團”或“磁鏈”在礦漿中受磁力作用,向磁極運動,而被吸附在圓筒上。由於磁極的極性沿圓筒鏇轉方向是交替排列的,並且在工作時固定不動,“磁團”或“磁鏈”在隨圓筒鏇轉時,由於磁極交替而產生磁攪拌現象,被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來,最終被吸在圓筒表面的“磁團”或“磁蓮”即是精礦。精礦隨圓筒轉到磁系邊緣磁力最弱處,在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外,即是尾礦。
技術參數
型號 | 筒徑mm | 筒長mm | 圓筒轉速r/min | 給料粒度mm | 處理量 t/h | 功率KW |
CTB6012 | 600 | 1200 | <35 | 2-0 | 10-20 | 1.5 |
CTB6018 | 600 | 1800 | <35 | 2-0 | 15-30 | 2.2 |
CTB7518 | 750 | 1800 | <35 | 2-0 | 20-45 | 2.2 |
CTB9018 | 900 | 1800 | <35 | 3-0 | 40-60 | 3 |
CTB9021 | 900 | 2100 | <35 | 3-0 | 45-60 | 3 |
CTB9024 | 900 | 2400 | <28 | 3-0 | 45-70 | 4 |
CTB1018 | 1050 | 1800 | <20 | 3-0 | 50-75 | 5.5 |
CTB1021 | 1050 | 2100 | <20 | 3-0 | 50-100 | 5.5 |
CTB1024 | 1050 | 2400 | <20 | 3-0 | 60-120 | 5.5 |
CTB1218 | 1200 | 1800 | <18 | 3-0 | 80-140 | 5.5 |
CTB1224 | 1200 | 2400 | <18 | 3-0 | 85-180 | 7.5 |
CTB1230 | 1200 | 3000 | <18 | 3-0 | 100-180 | 7.5 |
磁選設備操作
1.磁選設備工作前必須全面檢查各部操作機構是否正常,將搖臂導軌用細棉紗擦拭乾淨並按潤滑油牌號注油。
2.磁選機搖臂和主軸箱各部鎖緊後,方能進行操作。
7.磁選設備工具機在運轉及自動進刀時,不許變緊固換速度,若變速只能待主軸完全停止,才能進行。
8.磁選機裝卸刃具及測量工件,必須在停機中進行,不許直接用手拿工件鑽削、不得戴手套操作。
9.磁選機工作中發現有不正常的響聲,必須立即停車檢查排除故障。
磁選設備相應的維護與保養措施
一、磁選設備的日常檢查項目:1.減速機中潤滑油不應低於最低油標高度;2.檢查軸承、減速器溫度,不高於40℃,電機減速機溫度不高於85℃;3.每班檢查所有緊固螺栓,不得鬆動4.每班檢查各噴水管,不得堵塞,及時清理雜物;5.每班檢查圓筒內有無異常聲音;6.每班檢查分礦箱是否有雜物及分礦箱磨損情況;7.檢查各礦漿分配箱耐磨材料有無磨破;檢查圓筒兩端滾動軸承潤滑情況;檢查鏈輪與鏈條潤滑程度好;
二、磁選設備的清理:1.必須保持設備清潔衛生,零件、材料、工具存放整齊。各處漏油及時處理乾淨;2.必須班班清掃,每周大清掃一次;3.各平台要及時清掃,不得有積灰。
三、磁選設備的潤滑:1.潤滑油脂必須符合規定的牌號,採用代用油時,其性能不的低於本規定油脂的技術性能;2.油脂必須保持清潔,用專用容器裝,不的露天敞口存放。存放地點溫度不得超過潤滑油規定的貯放溫度;3.注油前必須將油嘴清查乾淨,油孔堵塞時需立即處理,處理不了要及時報告;4.潤滑裝置必須完整齊全。
