磁力啟動器

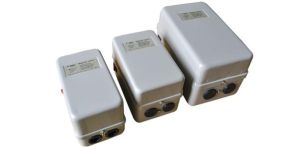

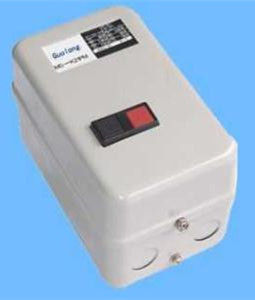

磁力啟動器，由鋼質衝壓外殼、鋼質底板、交流接觸器、熱繼電器和相應配線構成，使用時應配用啟動停止按鈕開關，並正確連線手控信號電纜。當按下啟動按鈕時，磁力啟動器內裝的交流接觸器線圈得電，銜鐵帶動觸點組閉合，接通用電器（一般為電機）電源，同時通過輔助觸點自鎖。按下停止按鈕時，內部交流接觸器線圈失電，觸點斷開，切斷用電器電源並解鎖。

基本信息

• 中文名：磁力啟動器

• 構成：鋼質衝壓外殼
• 使用時：應配用啟動停止按鈕開關
• 實現：點動、換相等功能

簡介

一般CCS的標準大於0.5KW的電機起動必須使用磁力啟動器，其他船級社1kW為起點，這是規範的規定。

原理

磁力啟動器

根據不同的控制需要，磁力啟動器也可靈活接線，使其實現點動、換相等功能。內裝的熱繼電器提供所控制電機的過載保護，熱繼電器的整定電流應符合電機功率需要。
磁力啟動器屬於全壓直接起動,在電網容量和負載兩方面都允許全壓直接起動的情況下使用。優點是操縱控制方便，維護簡單，而且比較經濟。主要用於小功率電動機的起動，大於11kw的電動機不宜用此方法。

特徵

磁力啟動器示意圖

其主要技術特徵是，將每兩隻接觸器的主觸頭串聯起來接入主電路，吸引線圈並聯起來接入控制電路。在某些按下停止按鈕後電動機不及時停轉易造成事故的生產場合，可採用這種磁力啟動器。
本實用新型涉及主要用於直接控制一般生產機械中電動機單相運轉和正反向運轉的磁力啟動器。實際使用中，按下停止按鈕後，即使一隻接觸器線圈斷電不釋放或延時釋放，該磁力啟動器仍能可靠地及時地分斷主電路。

具體參數

H型磁力起動器
開放型 磁力起動器 型號				HNO-11	HNO-16	HNO-18	HNO-23	HNO-25
密閉型 IP40 磁力起動器 型號				HNE-11	HNE-16	HNP-18	HNP-23	HN-25
密閉型 IP65 磁力起動器 型號				HNF-11	HNF-16	HNF-18	HNF-23	-
密閉帶按鈕型 IP40 磁力起動器型號				HNEB-11	HNEB-16	HNPB-18	HNPB-23	HNB-25
密閉帶按鈕型 IP65 磁力起動器型號				HNFB-11	HNFB-16	HNFB-18	HNFB-23	-
額定絕緣 電壓(Ui) IEC V				660	660	660	660	1000
約定發熱 電流(lth) IEC A				25	25	32	35	50
約定發熱電流(lth) UL A				24	24	35	35	45
				A KW	A KW	A KW	A KW	A KW
適用電動機容量	額定容量 AC3/AC1 IEC 947-4-1 GB14048.4	單相	110V	10.5 0.55	13.5 0.75	19.5 1.1	25.5 1.5	25.5 1.5
			220V	10.5 1.1	14 1.5	20.5 2.2	26 3	26 3
		三相	220V	12 3	16 4	23 5.5	27 7.5	32 7.5
			380V	12 5.5	16 7.5	22 11	26 11	32 15
			415V/440V	11 5.5	15 7.5	21 11	21 11	30 15

H型磁力起動器開放型磁力起動器型號HNO-35HNO-50HNO-65HNO-80密閉型IP40磁力起動器型號HN-35---密閉帶按鈕型IP40磁力起動器型號HNB-35---額定絕緣電壓(Ui)IECV10.00.660.66.06.60約定發熱電流(lth)IECA507080100約定發熱電流(lth) ULA46.5---AKWAKWAKWAKW適用電動機容量額定 容量 AC3/AC1 IEC947-4-1 GB14048.4 單相110V372.2--220V334-三相220V4211.5515.6518.58022.380V4020.5.525..65.3080.37415V/440V402.25.2306.533.80.40
