一、用途

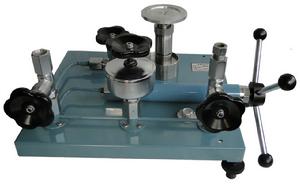

碳化鎢活塞式壓力計0.02、0.05級活塞壓力計，用於實驗室壓力傳遞及精密壓力表、變送器生產校驗基準。二、工作原理與基本結構
壓力計是由加壓系統和測量系統兩部分組成。
加壓系統包括手搖泵（11）、油杯（9）、及三個閥體（6）、（7）、（8），其中（6）和（7）兩閥體上裝有兩端鎖母，用於連線所要校驗的壓力儀表，（8）閥體控制測量系統。測量系統採用變形係數小、溫度影響小的碳化鎢材料，經過精心研磨具有精確截面的活塞，活塞直接承受底盤上的砝碼重量。
三、技術數據
表1
| 精確度等級 | 基 本 誤 差 限 | |
| 壓力值在測量範圍下限以下時 | 壓力值在測量範圍以內時 | |
| 0.02 | 測量範圍下限的±0.02% | 實際測量壓力值的±0.02% |
| 0.05 | 測量範圍下限的±0.05% | 實際測量壓力值的±0.05% |
表2
| 參數 | 單位 | 壓力值 | |||
| 測量上限 | MPa | 0.6 | 6 | 60 | |
| 測量下限 | MPa | 0.04 | 0.1 | 1 | |
| 活塞公稱面積 | m ² | 0.00005 | 0.00005 | 0.000005 | |
| 底盤及活塞 | 公稱質量 | kg | 0.2 | 0.5 | 0.5 |
| 產生的壓力 | MPa | 0.04 | 0.1 | 1 | |
| 專用砝碼 | 公稱質量 | kg | 0.05、0.5 | 0.5、2.5 | 0.5、2.5 |
| 產生的壓力 | MPa | 0.01、0.5 | 0.1、0.5 | 1、5 | |
| 數量 | 個 | 6、10 | 4、11 | 4、11 | |
| 兩端鎖母 | M20×1.5 | M20×1.5 | M20×1.5 | ||
| 重量 | kg | ||||
| 工作介質 | 變壓器油與煤油混合（粘度9～12m㎡/s） | 癸二酸酯（粘度20～25m㎡/s） | |||
四、使用注意事項
1．活塞式壓力計使用前首先應該校準水平，必須使氣泡水平儀的氣泡位於中間位置。
2：活塞式壓力計的工作環境溫度應根據檢定規程要求，活塞式壓力計精度等級來定20±1℃或20±2℃，周圍空氣不得有腐蝕性氣體。
3：砝碼應按使用地點的重力加速度配重，存放地點要保持乾燥。
4：活塞式壓力計使用前，在油杯中加入傳壓介質，反覆旋轉手搖泵手輪使整個系統充滿介質，並排除內腔中得空氣。
五、操作方法
1．首先檢查砝碼是否按使用地點的重力加速度配重。如果沒有按使用地點配重必須對砝碼進行配重方能使用。
（1）計算砝碼質量。
測量上限為0.6MPa、6MPa、按下式計算：
m=（p×A）÷g×（1﹢ρa/ρm）（kg）（1）
式中：m——專用砝碼質量（kg）
P——測量的壓力值（Pa）
A——活塞有效面積（㎡）
g——當地重力加速度（m/s ²）。
ρa——空氣密度（1.2kg/m³）。
ρm——專用砝碼材料密度（鋼為7.8×10³kg/m³，鋁為2.7×10³kg/m³）。
測量上限為 25MPa、60MPa、100MPa、250MPa按式計算：
m=Pj×A÷g×（1﹢ρa/ρm）×[1﹢﹙2j－1﹚λ×Pj] （2）
mj——按次序載入的第j塊砝碼質量（kg）。
Pj——載入的第j塊砝碼產生的壓力值（Pa）。
A——活塞有效面積（㎡）。
g——當地重力加速度（m/s ²）。
λ——活塞、活塞筒逐漸的壓力變形係數Pa﹣¹；λ=2.8×10﹣¹²（Pa﹣¹）。
j——砝碼加放順序。
（2）按計算所得值對砝碼進行配重。
2操作步驟：
（1）打開油杯（9）旋轉手輪使手搖泵的汽缸充滿傳壓介質。
（2）加砝碼到所需校驗壓力的重量
（3）：關閉油杯，打開（6）、（7）、（8）三個閥旋轉手輪加壓；使活塞升起到工作位置。使底盤及砝碼一不小於30轉/分的初速度按順時針方向旋轉。
（4）根據儀表檢定點重複（2）、（3）檢驗完畢旋轉手輪逐步卸壓取下砝碼，最後打開油杯卸去全部壓力。
六、維護與修理
1：活塞部分是精密部件不得輕易拆卸外，其它部分應定期清洗、定期更換新的介質。
2：不用時必須蓋上防塵罩，以免塵埃進入壓力計。
3：每使用一個檢定周期，必須送法定授權計量檢定部門重新計量。
4：當手搖泵有泄漏時，將壓緊螺母鬆開搖出絲槓，取下活塞舊件更換活塞皮碗恢復原狀。
標稱範圍/測量範圍：
0.04 ～ 0.6MPa ； 0.1～6 MPa ； 0.5～25 Mpa； 1～60 Mpa ；1～80Mpa ； 2～100 MPa ；2～160 Mpa；5～250 Mpa
準 確 度：
0.005級（ ±0.005% ）；0.01級（±0.01%）；
0.02級（±0.02%） ；0.05級（±0.05% ）
功 能：量傳活塞壓力計；檢定壓力計、壓力表、壓力變送器等。
其它技術指標活塞材料： 活塞桿：碳化鎢 活塞筒：碳化鎢
砝碼材料：
無磁不鏽鋼（0.005級；0.01級；0.02級）；碳鋼（0.05級）
工作介質：變壓器油或變壓器油與煤油的混合油、癸二酸酯
