CW活塞式壓力計

CW活塞式壓力計，活塞和活塞缸均採用高強度、高硬度、和低溫度線脹係數的硬質合金碳化鎢材料經過精心研磨製成，工作環境溫度寬，性能穩定20±5℃。

一、概述

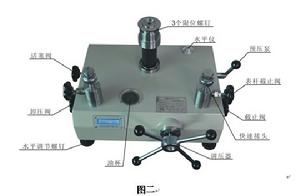

活塞式壓力計視圖

cw系列寬量程活塞式壓力計是按照國家最新<<活塞式壓力計>>和<<砝碼>>檢定規程要求新研發設計製造。由於活塞式壓力計的關鍵部件使用了高硬度和低溫度線膨脹係數的碳化鎢材料, 從而提高了活塞的耐磨性 ,因此受壓力後形變極小(可忽略不計)，性能極其穩定。活塞的工作介質採用了癸二酸二異辛酯，從而使壓力計具有極高的靈敏度。 根據新規程由於採用了新材料、新技術、新工藝，所以新的活塞式壓力計的各項技術指標有了很大提高。從而廣泛用來檢定數字壓力計、精密壓力表、壓力變送器、壓力感測器等壓力儀器儀表。

二、性能特點

1. 活塞和活塞缸均採用高強度、高硬度、和低溫度線脹係數的硬質合金碳化鎢材料經過精心研磨製成，工作環境溫度寬，性能穩定 20±5℃。
2. 負荷重心低，砝碼通過掛籃直接加在活塞上，活塞運轉平穩，壓力波動極小，示值準確。
3. 25MPa以上傳壓介質採用粘度很小的癸二酸二異辛酯，從而保證壓力計有極高的靈敏度。
4. 壓力計所用砝碼全部採用無磁不鏽鋼或碳鋼材料製做。
5. 活塞工作位置用位移感測器監測，活塞工作行程為3mm(指針型、數字型可選）。
6. 量程寬，在下限1MPA時，100MPA可做全量程活塞壓力計使用，實時精度為±0.02%或±0.05% 。
7. 加壓調節輕便省力，即使在100MPa壓力時也能輕鬆自如。
8. 壓力輸出兩幅快速接頭（M20×1.5的內螺紋），可同時校驗兩個儀表。

三、主要技術參數

1.準確度： 0.005級（ ±0.005% ）；0.01級（±0.01%）； 0.02級（±0.02%） ；0.05級（±0.05% ）。
2. 測量範圍和測量準確度等級在環境溫度(20±2) ℃，溫度波動不大於0.5℃條件下其測量準確度等級見表

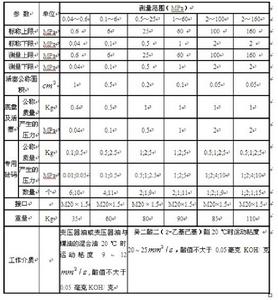

新規程活塞式壓力計技術參數

四、使用提示

超高壓活塞式壓力計

1.活塞安裝方法可在觀看“CW活塞壓力計創威科技使用說明書安裝教程視頻”教材。
2.活塞工作位置顯示錶有兩種，分為 指針型和數字型；活塞的工作行程都是3mm。 指針型表的刻度為±1.5mm,無壓力時為-1.5mm, -1.5mm 到 +1.5mm 都是正常工作範圍，建議工作在0 - 0.5mm處(中間偏上）。 數字型表的範圍為0-3mm,無壓力時為0mm, 0mm 到 3mm 都是正常工作範圍，建議工作在1.50 - 2.00mm處。
3.活塞在工作中會緩慢下降，只要下降不超過技術規範指明的範圍就是正常的，如果下降速度很快，不能滿足工作需要則是系統發生了漏油故障，應該檢查或更換“0”形密封橡皮圈。

五、日常保養維修常識

1. 應經常保持壓力計清潔，壓力計不放在濕度過大的環境中，以免鏽蝕。
2. 快速接頭和活塞筒下端O形圈較易損壞，、若發現泄漏應予以更換。
3.壓力計使用一段時間後，如果發現介質顏色發黃或渾濁應及時更換，否則，影響活塞精度。
4. 油杯中液面應經常高於油杯過濾器罩子上端面，若一時疏忽，空氣將進入預壓泵中，造成預壓泵失效。這時應擰松預壓泵進油接頭，使空氣隨液體流出而流出，當液體呈連續流出時，即可擰緊接頭，恢復預壓泵功能。
5.砝碼每次使用以後，要仔細擦拭上油，防止砝碼鏽蝕，儘量避免砝碼磕碰劃傷使砝碼失真。
6.活塞式壓力計是量傳活塞壓力計；主要是檢定壓力計、壓力表、壓力變送器等等儀表儀器，儘量在使用以後馬上放入儀器專用箱，一定要妥善保管，避免儀器損傷使檢定錯誤帶來損失。
7.如果活塞式壓力計出現損傷，一定要在專業的企業進行維護與更新。
