1. 簡介
硫酸是一種非常重要的化工生產原料被用於不同的化學品生產中，如：化肥的生產；磷酸，鹽酸的生產；含硫化合物的合成（染料，柔軟劑，表面活性劑，炸藥，纖維，藥品，塑膠等）；人造絲和纖維膠的生產；氧化鈦的生產（塗料廠）;硫酸鈉（玻璃廠和清潔劑產品）和硫酸鋁的生產；Battery電池酸液；乾燥劑;煉鋼廠中的酸缸。
硫酸的化學式是：H2SO4，99.99%的硫酸無色無味的油狀液體，有強吸水性，能與水以任意比例混合，混合過程中放出大量的熱。硫酸和發煙硫酸能瞬間破壞任何棉質織物。用濃硫酸來吸收SO3，然後用水稀釋調節到所需要的濃度。因此在這個調節的過程中，對硫酸濃度進行線上的監控就很必要。
2．硫酸的濃度測量
硫酸水溶液的濃度表示為H2SO4%

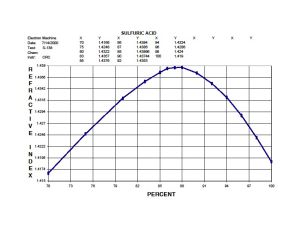

下圖表示：在20℃時的0.00%--100%硫酸折光/濃度關係曲線

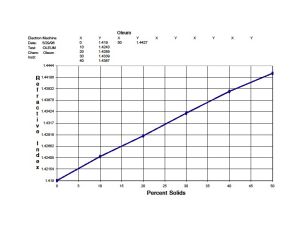

硫酸折光線性圖發煙硫酸的濃度是根據在100%的硫酸中所含的“自由態SO3”含量來表示其強度；所以“發煙硫酸-40”是表示在100%的硫酸中含有40%的自由態SO3（相當於用滴定法得出的109%H2SO4的結果）。
%自由態SO3 相當於%H2SO4
0 100.00
10102.25
20 104,50
30 106.76
40 109.01
50111.26
60 113,51
70 115.77
發煙酸折光線形圖發煙酸計算方法，“發煙硫酸線性”圖中是SO3在100%H2SO4中的質量含量濃度，這個濃度和我們通常所說的發煙硫酸的濃度之間是這樣換算的，X1=4.444*(X-100)，例如，20%SO3含量的發煙硫酸，相當於我們通常所說的104.5%的發煙硫酸。即：X1=20=4.444*(X-100)=4.444*(104.5-100)。
3. 測量原理
從LED(見圖)發射出來的光束從稜鏡上表面進入稜鏡,不同角度的光在稜鏡和介質接觸的表面發生反射或折射。反射回來的光束被2048像素的CCD感測器接收，儀器依此判斷被測介質的折光率/濃度/固形物含量/brix等。
折光儀原理4. 安裝方式
最初生產硫酸的原料是燃燒單質硫或含硫的礦所產生的二氧化硫（SO2）。二氧化硫與氧氣以五氧化二釩為催化劑反應生成三氧化硫。經過三層催化劑層反應後，大多數的SO3從反應的混合物中逸出並進入到第一個吸收塔，而剩下的SO2和O2則繼續在五氧化二釩催化下進行反應，生成的SO3被第二個吸收塔吸收。對SO2的轉化率為99.6%到99.7%。在中間和最後的吸收塔中，用98%到100%的硫酸來吸收三氧化硫，使之變成發煙硫酸。（用大氣中的水汽來吸收多餘的三氧化硫）。最後發煙硫酸或濃硫酸被稀釋成所需要的濃度。

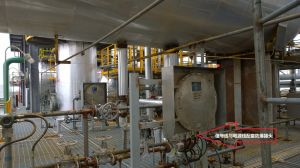

線上H2SO4濃度測定根據不同的濃度要求，可以選擇安裝各線性關係不同的感測器。在任何需要測試濃度為0.00~88.00%，90.00—99.99%硫酸的地方，可以在旁路或管道上安裝E-Scan感測器。在這種情況下，必須使用ALLOY20合金材質的E-Scan感測器來防止硫酸腐蝕。測發煙硫酸，感測器材質ALLOY20合金。
提供不同的安裝適配裝置,滿足不同的安裝方式和使用要求。可以是標準的，也可以為用戶特製。如直接安裝在管路上，或帶法蘭盤的管上，或容器上.....。其製做材料可選。稜鏡的自動清洗裝置也可安置其中。對特殊的套用，我們可設計專用安裝方式和稜鏡清洗系統。E-Scan感測器分標準型和加長型，標準型為管道安裝，加長型為反應釜安裝。
感測器管道安裝方式的多樣性，以滿足用戶過程控制要求。
spool
適配器
安裝適配器
自動清洗適配器5.測量範圍：
工藝溫度：0~150℃
濃度：0.00~88.00%w/w90.00%-99.99%H2SO4發煙酸：100.00%-115.00%
信號輸出：4--20ma和RS232；
接觸樣品部分材質：人工藍寶石/316SS；
電子顯示操作箱防護等級：NEMA4X；
探頭材質：316SS，防護等級：NEMA4X；
內置2組報警，內置自診斷功能；
稜鏡自動清洗程式（硬體選購），顯示器輸出保持功能；
電源：110/220VAC、50/60HZ；
標準連線電纜：6米（20ft）
6.詳細規格：
測量精度 R.I.:±0.000075;質量百分比濃度:±0.05%
解析度/測量範圍 R．I．：0.0001/1.3330-1.5480;濃度:0-100.00%/±0.05%
重複性和靈敏度 均優於0.05%
回響時間 控制器 250ms--3min可調；測試探頭：﹤500ms
過程工作溫度 高達150℃
工作壓力 10bar在120℃時
環境溫度0--50℃
微處理器 INTEL386SX,25MHZ
連線電纜 標準6米，最長152米可選
探頭材質/防護 316SS、Sapphire、Teflon、Viton/NEMA4X
輸出信號 4--20MA、0-10VDC可選：4--20MA隔離或0--20MA隔離
電源 110/220VAC、50/60HZ、50VA
7.鮮明的優點:
A、出廠校準和自動溫度補償，直接投入使用，無需現場校準；
B、分體式設計，產品更耐震動和高溫、測試更穩定、使用壽命更長；
C、光學系統完全密閉，杜絕外界光線干擾；
D、內置溫度感測器，杜絕溫度感測器意外損壞；
E、標配溫度信號模擬輸出，便於客戶集成控制；
F、測量值歷史曲線記錄，測試穩定性一目了然；
G、大尺寸高清晰度背光彩色LCD顯示；
H、可選本安型探頭感測器；
J、標配帶清洗外接接口安裝底座，可能的清洗方便直接；
K、E-Scan感測器能夠測量濃度90.00~99.99%範圍的硫酸。這個濃度範圍是工業生產硫酸的過程中最關心的部分，而用電 導率測量方式是無法測量的。
L、在稀釋濃硫酸或發煙硫酸的過程中，監控硫酸濃度，提高生產效率。
8.概要：
在硫酸的生產過程中，線上折光儀測量設備為監控生產提供準確的數據。簡單、剛性、準確的套用方法。
