一、矩陣定義

矩陣（Matrix）本意是子宮、控制中心的母體、孕育生命的地方。在數學上，矩陣是指縱橫排列的二維數據表格，最早來自於方程組的係數及常數所構成的方陣。這一概念由19世紀英國數學家凱利首先提出。矩陣概念在生產實踐中也有許多套用，比如矩陣圖法以及保護個人帳號的矩陣卡系統等等。“矩陣”的本意也常被套用，比如機房控制系統中負責對機房伺服器進行切換控制管理的設備也叫做矩陣或者矩陣KVM。

二、KVM切換器定義

所謂KVM，就是Keyboard、Video、Mouse的縮寫，KVM切換器正式的名稱為多計算機切換器。簡單的說，就是一組鍵盤、顯示器和滑鼠，控制2台、4 台、8台、16台、32台甚至到4096台以上的計算機主機。類型主要指KVM切換器所控制的終端類型，如果終端主要是控制電腦則可以叫做多電腦控制類型。KVM的領域，也已經擴展到串口設備，如集線器、路由器、儲存設備及UPS等。精密的KVM解決方案可以讓多位使用

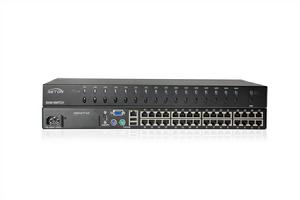

KS-2032C

者在任何地點、任何時間訪問數以千計的伺服器和網路設備。而且，如事件紀錄、遠程電源管理、多層次使用者許可權安全管理、環境警示系統、Cat5電纜線等功能，幫助IT管理者從他們希望的任何地點安全地管理日常的運作。讓您輕易訪問、監視及管理您所有的IT設備，稱之為全方位數據中心管理（Total Data Center Management，TDCM）。它是一種集中式管理，可以增加IT設備正常運作的時間（因為可以減少訪問及診斷的時間），節省可觀的樓地板面積以及不必要的設備與人力，毋須考慮網路的效率就可以訪問所有的設備，可以終極地提升您的商業競爭力。

三、矩陣KVM

隨著企業的發展，大量的伺服器及相關設備得以套用，同時伴隨著IT管理人員的增加，但是企業機房作為企業核心數據重地，必然需要規避人為因素導致災難發生。在這種情況下，為了實現伺服器的有效管控，就需要合適的設備能夠實現多人同時對多台伺服器進行管理,在這個時候矩陣KVM切換器應聲出現，很好的解決了這一系列問題。其中典型的矩陣KVM切換器是RETON品牌的AVK-901。

1.產品概述

RETON AVK-901是一套基於TCP/IP網路架構的影音傳播、計算機延長設備，包含KV-901T傳送端與AV-901R

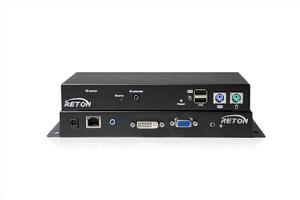

AVK-901

接收端。傳送端可接到PC的VGA、DVI、PS2、USB、Mic、Line-Out等輸出/入接口；接收端則接到DVI或VGA螢幕、電視、音響、鍵盤、滑鼠、紅外線遙控器等設備，不需安裝任何計算機軟體，也不需另外布置專屬在線上，只要將 AVK-901安裝到既有以太或光纖網路，即可達到高清影音網路廣播、遠程計算機KVM操作等功能。2.功能與特色

（1）只需將VGA/DVI影像及立體音效接到KV-901T傳送端，立即透過乙太網絡編碼傳輸。
（2）只需將AV-901R接收端接到VGA/DVI液晶螢幕或電視，立即經由乙太網絡解碼播放。
（3）可多台同時接收同一節目，畫面/聲音絕無延遲。
（4）使用IGMP功能之網路交換機即可作多發多收之分組播放功能。
（5）接收端提供選台按鈕，可自選節目源。
（6）接收端可接滑鼠/鍵盤，操控傳送端計算機。
（7）支持紅外線橋接功能，可從接收端操作傳送端的紅外線遙控器。
（8）可視需求提供網路操控軟體，管理所有傳送端與接收端。
（9）支持HD高清影像與立體聲音效。
（10）純硬體設計，即插即用，無須安裝任何軟體。

3.接口定義

VGA 接口採用非對稱分布的15pin 連線方式，其工作原理：是將顯存內以數字格式存儲的圖像(幀) 信號在RAMDAC 里經過模擬調製成模擬高頻信號，然後再輸出到投影機成像，這樣VGA信號在輸入端( 投影機內) ，就不必像其它視頻信號那樣還要經過矩陣解碼電路的換算。從前面的視頻成像原理可知VGA的視頻傳輸過程是最短的，所以VGA 接口擁有許多的優點，如無串擾無電路合成分離損耗等。

4.連線圖示

AVK-901能夠實現多人同時控制多台伺服器，對需要進行管控的伺服器設備每台配置一台KV-901T影音KVM

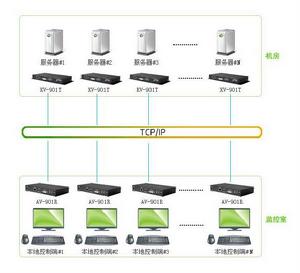

AVK-901連線示意圖

傳送端，將KV-901T設備連入現有網路中即可，控制端需要實現幾人管理就在控制室配置幾台AV-901R接收端通過網線連入現有網路，搭載鍵盤滑鼠顯示器就能夠滿足管控需求，而且RETON音影KVM可以實現視頻和音頻的同步實時傳輸。另外，RETON AVK-901影音KVM採用純硬體設計，無縫接入，隨插隨用，不會破壞原有網路架構。

四、KVM設備在機房中的優點

1.實現了人機分離的操作模式：作為目前數據中心機房的一個普遍管理模式，在控制室可以方便管理機房的主機設備。而且這種KVM集中管理級別達到跨平台的硬體級水平，優越於一般軟體管理的不能跨平台、占用伺服器進程等缺點。
2.擴展空間、最佳化配置：免除不必要的外圍設備而節省空間，為新增加的伺服器等主機設備騰出大量的空間，也避免了因搬遷而造成企業服務的停頓；
3.提高效率、保障系統：由一套KVM組成的控制台便可登入所有的主機設備；不同維護人員通過不同的控制台可以管理各自的主機設備(伺服器、網路設備、存儲設備)。互不干擾。通過操作模式的選擇利於多個管理人員協同工作，方便協同排除故障和系統演示。
4.及時、便捷地處理機房問題：不僅減少了機房布線的複雜性，更利於機房的整齊規劃。使用強大的用戶管理，提升了機房整體的分析和管理。矩陣KVM切換器至用戶終端通過網路連線，在頻寬能夠保證的情況下，可以實現一個控制中心可以管理多個機房的目標。
5.集中、安全地管理伺服器：不必擔心進出機房所帶來的不安全因素，在操控室便可以對機房的主機設備進行集中管理，確保了機房的安全，對主機的切換獨立於網路，不會占用網路資源及主機資源，不會對整個機房的運行造成任何不利影響，提供具有遠程維護的擴展功能。
6.擴容方便：KVM設備可級連擴展，可輕鬆地擴容到幾百個連線連線埠，滿足各種類型機房的套用。
多用戶、多平台的KVM切換系統。集智慧型化、模組化、可擴充性於一體。目前，KVM切換器已經變成數據中心機房的必要設備，KVM解決方案可以讓多位使用者在任何地點、任何時間訪問數以乾計的伺服器和網路設備。同時具備日誌記錄、多層次使用者許可權安全管理等功能。幫助管理者從他們希望的任何地點安全地管理日常的運作。
對於計算機設備較為集中的機房，使用KVM系統無疑可以節約機房空間，便於操作與管理。
