簡介
為壓力自動測量和儀表校驗提供了一種操作簡便、高效的工作方式、可全自動控制輸出所設定的目標壓力，並做到穩壓、恆壓；其輸出的壓力具有很高的精度和控制穩定性，可用作對壓力表、壓力感測器、壓力變送器、壓力開關以及數字壓力計等壓力儀器進行校驗時提供標準的壓力源。特別適用於計量院所、計量室、高精密校準等高要求的部門。
用途
檢定精密壓力表、普通壓力表、壓力送變器、壓力開關等壓力儀表；是工業現場、生產車間及實驗室最理想的校驗設備，能自動識別生產的系列壓力模組,可以測量並發生壓力(真空)及對壓力變送器的電量測量等。

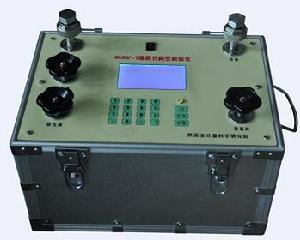

真空校驗儀創威科技工作原理
真空壓力校驗儀基本準確度分0.1%和0.05%兩種，是實驗室、工廠、大專院校理想的高檔工具表，並可作為中等精度壓力測試的標準表，是壓力表、壓力計、壓力變送器、壓力開關、真空表等等壓力儀表的理想校驗儀表。CWY-ZK型真空壓力校驗儀是集高量程壓力發生和測壓於一體的攜帶型壓力校驗儀，可用於實驗室及現場壓力表、壓力開關、壓力變送器、差壓變送器和壓力感測器等的檢定。做為較高準確度壓力校正標準器(表)，也可以做為工作儀表。廣泛用於電力、冶金、石油、化工、軍工等行業。
操作方法
技術指標：
1、發生真空:（-0.0995~0）MPa；測量真空：（-0.01~0）MPa；解析度:-0.00001MPa
2、穩 定 度:0.02F.S<2分鐘
3、規 格:400×350×300mm
4、介 質:空氣
5、重 量:約10Kg
修理維護
一、使用注意事項
1．該儀器適合在周圍氣溫在0℃-40℃，相對濕度80%以下的環境中工作，輸入電源最好經過穩壓，否則外電源的波動或過高過低，甚至有時在接近使用範圍上下限處都會損壞該儀器的電源電路。
2．接通電源開關後使儀器預熱30分鐘。先將兩個輸出調節旋鈕反時針方向旋到最小位置，根據被測儀表的種類及量程，將項目選擇開關及量程開關、頻率開關（直流檔為400Hz）板到需要的位置。按下“輸出”按鍵，紅燈亮，順時針方向慢慢調節“粗調”旋鈕進行輸出檢驗。
3．每一量程或項目檢驗完畢，應將輸出“粗調”、“細調”旋或反時針方向旅到最小位置，然後才能允許轉換到其它量程或其它項目，以免因輸出電壓或電流過大損壞被測表或檢驗損壞儀器輸出。
4．電壓各檔上切不可將輸出線短路，電流輸出各檔上切不可將輸出線開路以免損壞本儀器。
5．禁止超越該儀器量程範圍外使用。例如5V檔就不要使用到5.5V。
6．在檢定時，如遇被檢表電流檔電路開路，微調電流輸出“粗調”，被檢表和儀器顯示均無反應，此時切不可再開大旋鈕以免損壞儀器。 遇到負荷較重時，慢慢開大“粗調”，被檢表和儀器顯示變化不大，需立即停止檢定。
7.5A和10A檔最好不要使用到滿量程輸出，在接近上限處使用時，輸出示值的時間不要過長，這樣容易損壞儀器。
二、修理
1．放大電路故障現象為調節粗、細調時，表頭無顯示，各檔均無輸出。檢查5A保險絲燒壞，原因是功率放大器損壞。在檢查各元件時需與外電路斷開檢查，以免相互影響，檢查不出真實情況。
從儀器中拔出放大板，先檢查BG1、BG2大功率管，一般均損壞。再檢查放大板上的元件，特別是兩個中功率管BG1-4、BG1-5、推動管BG1-3和電位器W1-3。修好後檢查BG1、BG2外殼對地下應短路，BG1-4基極與BG1-5基極之間不能開路。放大板檢查正確無誤後插入儀器中。開啟電源，先不要開啟輸出按鍵，按原理圖檢查各點電壓。調整放大器直流靜態工作點：用萬用表的直流電壓最小檔去測兩個中功率管發射極電阻之間的中點電壓，小於0．01V（指針不動或微動）為正常。不正常則調節W1-1。
項目開關置AC，60Hz,5V檔，開啟輸出按鍵，此時放大器中點接通輸出變壓器，R4、R5上電壓一般為0．15V左右，若偏差過大說明中心電壓過高或其它故障。慢慢開大粗調，用手摸兩個大功率管的熱度是否均勻，如果反差太大，調節W1-3，即放大器的動態中心點。
項目開頭置DC，400Hz，10A檔，在輸出接線柱上加一短路線，調節輸出到10A，不夠時調節W1-2。不能調得過多，雖增加了放大器的放大倍數使電流升高，但會減少反饋深度，帶來不穩。以上項目進行完畢，說明功率放大器正常。
2．振盪電路故障現象為電壓電流各檔均無輸出或輸出不穩。先檢查粗、細調電位器，可用萬用表查看阻值是否能夠平滑地變化，以此來判斷好壞。檢查頻率轉換開關接觸是否良好，如果均好就查振盪板。微動一下板上的電位器，看有無變化，是否起振，振盪板最容易環的就是運算放大器5G23A。
3．電源電路故障現象為開機燒電源保險。最容易壞的是橋式整流器 OSZ。
4．高壓整流器板 故障現象為直流檔50V、500V、IkV不正常，調節輸出，無顯示或顯示不夠。最容易壞的是電容，可用萬用表的BX10K檔檢查電容的充放電情況，如果放電穩定後阻值偏小，說明電容漏電已壞。
注意事項
特點：
1、真正全自動正反行程造壓，任意數字設定，直接按確認鍵，即可達到需要的穩定壓力值；
2、壓力輸出平穩，高清晰度點陣液晶顯示，穩定度精確到0.01KPa，小數點最末位正負1個字變化；
3、可步進設定，可對校驗過程自動控制；
4、操作簡單，提高檢定效率；
5、友好的人機界面，各種功能任意擴展。
