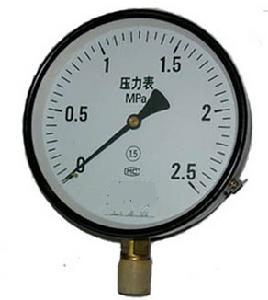

概述
普通壓力表屬於就地指示型壓力表，就地顯示壓力的大小，不帶遠程傳送顯示、調節功能。
在工業過程控制與技術測量過程中，由於一般壓力表的彈性敏感元件具有很高的機械強度以及生產方便、安裝簡單讀數方便等特性，使得一般壓力表得到越來越廣泛的套用。
用途
普通壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力和真空。原理
普通壓力表的技術參數：
| 型號 | 結構形式 | 精確度% | 測量範圍 MPa |
| Y-50 Y-50T Y-50Z Y-50ZQ | 徑向無邊 徑向帶後邊 軸向無邊 軸向帶前邊 | ±2.5 | -0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25; 0～0.4;0～0.6;0～1.0;0～1.60～2.5; 0～4.0;0～6.0;0～10;0～16 ；0～25; 0～40;0～60;0～100 |
| Y-60 Y-60T Y-60Z Y-60ZQ | 徑向無邊 徑向帶後邊 軸向無邊 軸向帶前邊 | ||
| Y-75 Y-75T Y-75Z Y-75ZQ | 徑向無邊 徑向帶後邊 軸向無邊 軸向帶前邊 | ||
| Y-100 Y-100T Y-100Z Y-100ZQ | 徑向無邊 徑向帶後邊 軸向無邊 軸向帶前邊 | ±1.6 | |
| Y-150 Y-150T Y-150Z Y-150ZQ | 徑向無邊 徑向帶後邊 軸向無邊 軸向帶前邊 | ||
| 註：軸向可按要求帶方形前邊或卡箍式 |
抗工作環境振動:V·H·3級;
相對濕度不大於90%;
溫度影響：不大於0.4%/10℃(使用溫度偏離20±5℃) ;
執行標準：GB/T1226-2001 ;
普通壓力表的外形尺寸：
| 型號 | 外形尺寸 mm | ||||||
| A | B | C | D | d | d0 | M | |
| Y-50 | 29 | 24 | 9 | 50 | / | / | G1/4 |
| Y-50T | 29 | 27 | 11 | 60 | 3.4 | ||
| Y-50Z | 29 | 24 | 0 | / | / | ||
| Y-50ZQ | 29 | 24 | 0 | 60 | 3.4 | ||
| Y-60 | 31 | 32 | 14 | 60 | / | / | 14X1.5 |
| Y-60T | 31 | 32 | 15 | 75 | 3.4 | ||
| Y-60Z | 30 | 32 | 0 | / | / | ||
| Y-60ZQ | 30 | 32 | 0 | 75 | 3.4 | ||
| Y-75 | 24 | 30 | 12 | 75 | / | / | |
| Y-75T | 24 | 30 | 12 | 90 | 5.5 | ||
| Y-75Z | 24 | 30 | 0 | / | / | ||
| Y-75ZQ | 24 | 30 | 0 | 90 | 5.5 | ||
| Y-100 | 44 | 45 | 18 | 100 | / | / | 20X1.5 |
| Y-100T | 44 | 46 | 19 | 118 | 5.5 | ||
| Y-100Z | 43 | 45 | 34 | / | / | ||
| Y-100ZQ | 43 | 45 | 44 | 118 | 5.5 | ||
| Y-150 | 50 | 47 | 19 | 149 | / | / | 20X1.5 |
| Y-150T | 50 | 48 | 20 | 165 | 5.5 | ||
| Y-150Z | 51 | 47 | 55 | / | / | ||
| Y-150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
| 註：連線螺紋可按要求訂貨 |
連線螺紋尺寸
| 外殼公稱直徑 | 接頭尺寸 | ||
| D | d | L | d1 |
| mm | mm | mm | mm |
| 50 | M14×1.5 | 14 | 5 |
| 60 | M14×1.5 | 14 | 5 |
| 75 | G3/8 | 14 | 5 |
| 100 | M20×1.5 | 20 | 6 |
| 150 | M20×1.5 | 20 | 6 |
使用注意事項
1)工作壓力使用全量程的 1/3 ～ 2/3 為宜，使用範圍最高不得超過滿刻度的 3/4 。2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
3)工作環境應無腐蝕性氣體。
