功能綜述
直流電能表是針對直流屏、太陽能供電、電信基站、捷運等套用場合而設計的,該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用於本地顯示,又能與工控設備、計算機連線,組成測控系統。儀表可具有RS-485通訊接口,採用Modbus-RTU協定.

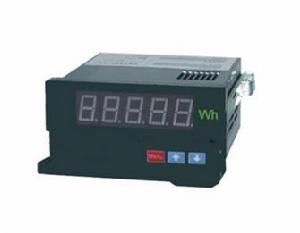

產品圖片
產品選型
技術參數
1.測量量:直流電能,直流電流,直流電壓,直流功率 ,直流電能
2.精度:≤±0.5%
3.測量範圍 電流:0 ~10Adc(超出10A需要外附分流器) ,電壓:0 ~700Vdc
4.電能:0.00Wh~99999Wh ; 0.00KWh ~99999KWh超出最大計量範圍自動清零
5.顯示:正五位LED數碼管顯示,量程自動轉換,小數點自動移位
6.輸出:RS485通訊接口(Modbus-RTU)協定
7.工作電源:DC12V,DC24V,DC48V,DC110V,DC220V等。
外形尺寸
外形代號 | 指針表型號 | 外形尺寸 | 最小安裝深度 | 開口尺寸 |
16 | 16槽型 | 160*80*118 | 120 | 152*72 |
42 | 42方形 | 120*120*80 | 80 | 111*111 |
96 | 9方形 | 96*96*118 | 120 | 91*91 |
96B | 5槽型 | 96*48*112 | 100 | 91*44 |
80 | 6方形 | 80*80*76 | 80 | 76*76 |
72 | 61方形 | 72*72*98 | 98 | 67*67 |
46 | 46槽型 | 120*60*80 | 90 | 116*56 |
48 | 微方形 | 48*48*86 | 80 | 45*45 |
