原理
盤根填料密封由填料裝於填料函內，通過填料壓蓋將填料壓緊在軸的表面。由於軸表面總有些粗糙，其與填料只能是部分貼合，而部分未接觸，此就形成無數個迷宮。當帶壓介質通過軸表面時，介質被多次節流，憑藉這“迷宮效應”而達到密封。填料與軸表面的貼合、摩擦，也類似滑動軸承，固應有足夠的液體進行潤滑，以保證密封有一定的壽命，即所謂的“軸承效應”。由此可見良好的填料密封，即是迷宮效應和軸承效應的綜合。
填料對軸的壓緊力通過擰緊壓蓋螺栓產生。由於填料是彈塑性體，當受到軸向壓緊後，產生摩擦力致使壓緊力沿軸向逐漸減少，同時所產生的徑向壓緊力使填料緊貼於軸表面而阻止介質外漏。徑向壓緊力的分布由外端（壓蓋）向內端，先是急劇遞減後趨平緩，介質壓力的分布由內端逐漸向外端遞減，當外端介質壓力為零時，則泄漏很少，大於零時泄漏。
隨著新材料的不斷出現，填料結構型式也有很大的變化，這無疑將促使填料密封的套用更加廣泛，用作填料的材料應具備如下特性：有一定的彈塑性。當填料受軸向壓緊時能產生較大的徑向壓緊力，以獲得密封；當機器和軸有振動或軸有跳動及偏心時，能有一定的補償能力（追隨性）；化學穩定性。既不被介質所腐蝕、溶漲，也不污染介質；不滲透性。介質對大部分纖維均有一些滲透，故要求填料組織緻密，為此在製作填料時往往需要浸漬、填充各種潤滑劑和填充劑；自潤滑性好，摩擦係數小並耐磨；耐溫性。當摩擦發熱後能承受一定的溫度；拆卸方便；製造簡單，價格低廉。
技術要求

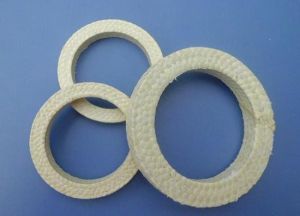

盤根的樣子②每個盤根圈應單獨壓入盤根箱。在壓裝閥門盤根時，每圈之間應放少量的鱗狀乾石墨粉或者潤滑油。
③為了便於安裝，壓裝鋁箔包石棉盤根時，應在盤根內緣塗一薄層用機油調和的鱗狀石墨粉。
④選用盤根的寬度，應與盤根箱的尺寸一致，或大1～2毫米。
⑤壓裝油浸石棉盤根時，第一圈及最後一圈最好壓裝乾石棉盤根，以免油滲出。
⑥壓裝盤根時，盤根圈的接口必須錯開，一般接口交錯120°或180°；盤根不宜壓得過緊要按使用壓力適當調節。
⑦壓蓋壓入盤根箱的深度，一般為一圈盤根的高度，但不得小於5，並應留下再鏇緊的餘地。
⑧安裝壓蓋時應使盤根壓蓋和閥桿的間隙保持一致，防止壓偏，使盤根受力不均勻而很快磨損。一般應保持間隙不大於0.1～0.15。
⑨保證盤根安裝質量的要點是:選得對；查得細(檢查閥桿、盤根箱、盤根等)；尺寸準；壓得好(壓好第一圈是關鍵，保證壓裝後的每一圈盤根變形一樣，厚薄一致)。
常用材料
芳綸系列金芳綸纖維盤根、黃芳綸纖維盤根、芳綸纖維交織白四氟盤根、芳綸纖維交織黑四氟盤根該系列盤根以芳綸纖維為主要材料，多次浸漬潤滑劑、四氟乳液等精密編制而成。有較好的高回彈、耐化學性、低冷流、高線速，與其它類型的盤根比較，它能抵抗顆粒結晶介質和更高的溫度。既可單獨使用也可與其它盤根組合。主要用於介質顆粒多、易磨損工況下。
四氟系列
白四氟盤根、黑四氟盤根、白四氟交織芳綸纖維盤根、黑四氟交織芳綸纖維盤根、四氟預氧絲盤根、白四氟浸矽油盤根、白四氟浸膠心盤根該系列盤根以聚四氟乙烯為主要材料。具有優良的化學穩定性、耐腐蝕性、密封性、高潤滑不粘性和良好的抗老化耐力。能在+250℃至-180℃的溫度下長期工作，除熔融金屬鈉和液氟外，能耐其它一切化學藥品，在王水中煮沸也不起變化。主要用於不允許污染的工況環境下衛生級、腐蝕性強等要求較高、線速度高、易磨損等工況下。
石墨系列
柔性石墨盤根、金屬增強石墨盤根、碳纖維增強石墨盤根、碳纖維金屬增強石墨盤根該系列盤根特性以石墨為主體材料精工編制而成。具有良好的自潤滑性及導熱性，摩擦係數小，通用性強，柔軟性好，強度高，對軸桿有保護作用等優點。根據不同的要求，可採用碳纖維、銅絲、304、316L、茵苛鎳合金絲等材料加強。主要用於高溫高壓的工況下。
碳纖維繫列
碳纖維增強石墨盤根、碳纖維金屬增強石墨盤根該系列盤根主要以碳纖維為主題材料，碳纖維是一種力學性能優異的新材料，碳纖維無蠕變，耐疲勞性好，熱膨脹係數小，耐腐蝕性好，導熱性好。主要用於高溫高壓耐磨工況下。
帶膠心繫列
以超強彈性矽膠芯包覆於高品質的合成纖維內，經多次浸漬四氟乳液、潤滑劑、阻隔劑編織而成。可以有效的吸收機械振動，控制因振動產生縫隙的泄漏。具有優異的回彈性、自潤滑性、柔韌性、耐磨性、較高的抗拉強度、較好的耐化學性等。
高溫超高溫盤根
該盤根由高品質的合成纖維精密編織而成，結構細密，具有極好的耐高溫高壓性能、低導熱係數、非燃燒性等優點。廣泛套用在超高溫、高壓惡劣環境下的水、蒸汽、酸、鹼等介質中。用於管道等處的絕熱防火，容器、加熱器、人孔、爐門口加熱器、高溫法蘭等處的靜密封。鋼廠高溫推廣使用，高爐燃燒閥專用。
除上述材質外還有亞克力盤根、高水基盤根、竺麻盤根等來滿足各種不同的工況需求。
選擇
如何選擇合適的盤根，在挑選盤根時必須考慮到兩件事。
①工況要求與盤根性能應相吻合。可根據相關技術數據來選擇最能符合要求的盤根。
②必須根據密封要求正確選擇盤根尺寸。為了確定橫截面，請用以下公式測算：
橫截面=(填料箱直徑-閥桿直徑)/2
有損傷的裝置可能需要稍大橫截面的盤根，以此來彌補損傷。
