百格刀

百格刀

用於均勻劃出一定規格尺寸的方格,通過評定方格內塗膜的完整程度來評定塗膜對基材附著程度,以‘級’表示。它主要用於有機塗料劃格法附著力的測定,不僅適用於實驗室,也可用於各種條件下的施工現場。

基本信息

標準

1.根據ISO2409-1992標準設計製造的。

2.適用於GB/T9286-98、BS 3900 E6/ASTM D3359。

指標

割刀間距:1+0.01mm,2+0.01mm,3+0.01mm。

齒頂線度:≯0.003mm≯0.006mm。

齒尖寬度:≯0.05mm。

刀齒間距:1mm/2mm/3mm

漆膜厚度:60um/120um。

工作原理

百格刀是廣大油漆廠商及表面處理廠家必備之附著力測試儀器。
百格刀以一定規格的工具,將塗層做格陣圖形切割並穿透,劃格完成的圖形按六級分類,評定塗層從底材分離的抗性。主要適用於有機塗料劃格法附著力的測定。不僅適用於實驗室,也可用於各種條件下的施工現場。

等級

ISO等級:0

ASTM等級:5B

切口的邊緣完全光滑,格子邊緣沒有任何剝落。

ISO等級:1

ASTM等級:4B

在切口的相交處有小片剝落,劃格區內實際破損不超過5%。

ISO等級:2

ASTM等級:3B

切口的邊緣和/或相交處有被剝落,其面積大於5%,但不到15%。

ISO等級:3

ASTM等級:2B

沿切口邊緣有部分剝落或整大片剝落,及/或者部分格子被整片剝落。被剝落的面積超過15%,但不到35%。

ISO等級:4

ASTM等級:1B

切口邊緣大片剝落/或者一些方格部分部分或全部剝落,其面積大於劃格區的35%,但不超過65%。

ISO等級:5

ASTM等級:0B超過上一等級。

用途

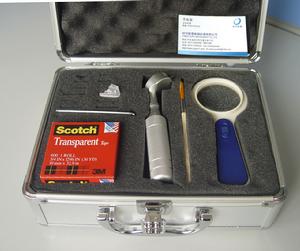

百格刀 百格刀

該儀器主要適用於有機塗料劃格法附著力的測定。不僅適用於實驗室,也可用於各種條件下的施工現場。 工作原理和適用範圍:該儀器以一定規格的工具,將塗層做格陣圖形切割並穿透,劃格完成的圖形按六級分類,評定塗層從底材分離的抗性。

操作

1、試片必須按ISO R1514及ISO 2808的規定製備。

2、將試片放置在有足夠硬度的平板上。

3、手持劃格器手柄,使多刃切割刀垂直於試片平面。

4、以均勻的壓力,平穩的不顫動的手法和20-50mm/s的切割速度割劃。

5、將試片鏇轉90度角,在所割的切口上重複以上操作,以使形成格陣圖形。

6、用軟毛刷沿格陣圖形的兩對角線輕輕地向後5次,向前5次的刷試片。

7、試驗至少在試片的三個不同位置上完成,如果三個位置的試驗結果不同,應在多於三個位置上重複試驗,同時記錄全部結果。

8、如需要換多刃切割刀,可用螺絲刀體上兩個螺絲旋鬆,換上所用的刀,把刀刃口部位貼於手柄一側,將螺絲鏇緊。

注意

1、所有切口應穿透塗層,但切入底材不得太深。

2、如因塗層厚而不能穿透到底材,則該試驗無效,但應在試驗報告中說明。

3、情況下或有特殊要求時須配合膠帶法測定。膠帶一般是25mm寬的半透明膠帶,背材為聚酯薄膜或醋酸纖維。將膠帶貼在整個劃格上,然後以最小角度撕下,結果可用漆膜表面積的經例來求得。

4、試驗應在溫度23±2℃和相對濕度50±5%中進行。
