簡介

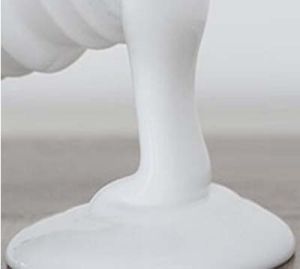

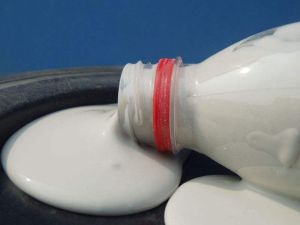

白乳膠白乳膠是一種水溶性膠粘劑，是由醋酸乙烯單體在引發劑作用下經聚合反應而製得的一種熱塑性粘合劑。通常稱為白乳膠或簡稱PVAC乳液，化學名稱聚醋酸乙烯膠粘劑，是由醋酸與乙烯合成醋酸乙烯，添加鈦白粉（低檔的就加輕鈣，滑石粉，等粉料）。再經乳液聚合而成的乳白色稠厚液體。
乾燥快、初粘性好、操作性佳；粘接力強、抗壓強度高；耐熱性強。
性能
(1)白乳膠具有常溫固化、固化較快、粘接強度較高，粘接層具有較好的韌性和耐久性且不易老化等的一系列優點。可廣泛套用於粘接紙製品(牆紙)，也可作防水塗料和木材的膠粘劑。
(2)它是以水為分散劑，使用安全、無毒、不燃、清洗方便，常溫固化，對木材、紙張和織物有很好的黏著力，膠接強度高，固化後的膠層無色透明，韌性好，不污染被粘接物。
(3)還可作酚醛樹脂、脲醛樹脂等黏合劑的改性劑，用於製造聚醋酸乙烯乳膠漆等。
(4)乳液穩定性好，儲存期可達半年以上。因此，可廣泛地用於印刷裝訂和家具製造，用作紙張、木材、布、皮革、陶瓷等的黏合。
特點
1、對多孔材料如木材、紙張、棉布、皮革、陶瓷等有很強的粘結力，且初始粘度較高。
2、能夠室溫固化，且固化速度快。
3、膠膜透明，不污染被粘物，並且便於加工。
4、以水為分散介質，不燃燒、不含有毒氣體，不污染環境，安全無公害。
5、為單組份的粘稠液體，使用起來比較方便。
6、固化後的膠膜有一定的韌性，耐稀鹼，稀酸，且耐油性也很好。
它主要被用在木材加工、家具組裝、捲菸接嘴、建築裝潢、織物粘結、製品加工、印刷裝訂、工藝品製造以及皮革加工、標籤固定、瓷磚黏貼等，是一種環保型的膠黏劑。
強度
環保型白乳膠首先必須有足夠的粘合強度，這樣可以保證粘合後不會影響到紙製品的質量。
判斷環保型白乳膠粘合強度是否合格，可將兩塊被粘材料沿粘合界面撕開，若發現撕開後被粘材料遭到破壞，則證明黏合強度足夠；若只是粘合界面分開，則表明環保型白乳膠強度不足。有時性能較差的環保型白乳膠在高溫或低溫環境存放一段時間以後會出現脫膠、膠膜發脆等現象，因此有必要做高溫熱變及低溫脆變實驗來判定其質量是否可靠。
主要用途
作膠姆糖基料,我國規定可用於乳化香精和膠姆糖,最大使用量為60g/kg。用作聚乙烯醇、醋酸乙烯-氯乙烯共聚物、醋酸乙烯-乙烯共聚物的原料,也用於製備塗料、粘合劑等。
產品使用
使用方法
使用方法與傳統聚醋酸乙烯乳膠的使用方法一樣，本品耐凍融，耐老化，粘接強度優良，儲存期長。
1木材含水率應控制在8-15%，過高過低會影響粘合質量。
2對基材表面進行處理，使基材表面無油污、灰塵和其它雜質。粘接面必須充分接觸。
3塗膠應均勻適量。
4可室溫固化也可加熱固化，最高溫度不宜超過120°固化時間因溫度不同而不同，可根據實際情況定。
5加壓時，壓力要足夠，加壓要均勻，應加壓1.5小時以上，卸壓後應陳放一段時間。為達到更好的粘合效果，最好是卸壓後放置24小時再進行加工，72小時進行測試。
6可與一些樹脂混合使用，像脲醛樹脂、酚醛樹脂、三聚氫氨樹脂等，以改善自身的不耐水性和蠕變性等。
注意事項
1、粘接操作時，使用溫度不得低於7攝氏度；不耐高溫，超過95攝氏度，將導致膠層強度下降。
2、根據不同用途，白乳膠可用水稀釋，但需先將它升溫至超過30攝氏度，並用高於30攝氏度的水緩慢加入攪拌均勻方可使用，不可用10攝氏度以下的冷水稀釋。
3、開始使用後，應將蓋子蓋嚴，為了防止結皮，可灑一層水，使用時攪拌均勻。並且在使用前加入少許鹽酸，可提高固化速度。
4、可與其它疏水性樹脂混合配成雙組份產品，提高產品粘接強度、耐水性和耐熱性，縮短固化時間。
5、白乳膠總體是安全的，但不能吞入或濺入眼睛。若不慎碰入口中或眼睛，馬上使用大量的清水沖洗。
6、勿將白乳膠倒入河道或下水道，以免造成污染或下水道阻塞，使用後剩餘物，靜置存放，待乾燥成膜後以固體廢棄物處置。
7、貯運：必須儲存於陰涼、乾燥、溫度在5攝氏度以上的環境，嚴密罐保質期在12個月以上。儲運時應輕裝、輕放，防止倒置、擠壓和暴曬。
8、白乳膠生產過程中的聚乙烯醇、醋酸乙烯酯、丙烯酸及過硫酸銨等主要原料的特性和操作過程中的火災危險性,並重點介紹了該生產區的防火設計要點,包括工藝流程防火、白乳膠廠房防火、罐區防火以及自動消防設施。
