一、概述
發電機比率制動縱聯差動保護（Generator ratio restraint longitudinal differential protection）簡稱比率縱差保護，是一種比較發電機兩端電流大小和方向的保護，它能很靈敏的反應並切除發電機繞組及引出線相間故障，是發電機相間短路的主保護。
二、保護範圍
發電機兩端比率縱聯專用TA之間。
三、基本原理
將發電機兩端流過方向相同、大小相等的電流稱為穿越性電流，而方向相反的電流稱為非穿越性電流。作為主保護，發電機比率制動差動保護是以非穿越性電流作為動作量、以穿越性電流作為制動量，來區分被保護元件的正常狀態，故障狀態和非正常運行狀態的。
正常運行情況下，穿越性電流即為負荷電流，非穿越性電流理論為零。
內部相間短路狀態，非穿越性電流劇增。
當外部故障時，穿越性電流劇增。
在上述三個狀態中，保護能靈敏反應內部相間短路狀態動作出口，從而達到保護元件的目的，而在正常運行和區外故障時可靠不動作。

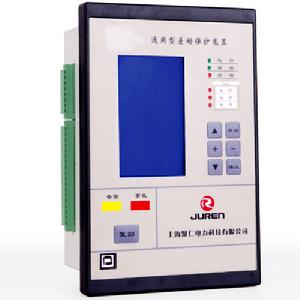

發電機比率差動保護裝置
二、功能及配置表
電機比率差動保護裝置功能的優點
1、用戶可更具實際運行需要配置相應的保護，真正實現為用戶“量身定做”；
2、各保護功能相對獨立，保護定值、時限、閉鎖條件和保護投退可獨立整定和配置；
3、保護功能的實現不依賴於通信網路，滿足電力系統對保護的可靠性要求；
4、支持多套保護定值手動切換；
5、與事件記錄、故障錄波、通信功能緊密配合，使繼電保護技術的套用達到一個新的水平；
電機比率差動保護裝置主要特點
1、集保護、測量、監視、控制、人機接口、通信等多種功能於一體；代替了各種常規繼電器和測量儀表，節省了大量的安裝空間和控制電纜。
2、採用32位數位訊號處理器（DSP），具有先進核心結構、高速運算能力和實時信號處理等優良特性。
3、支持常規的RS485匯流排及DeviceNet（CAN）現場匯流排通信，CAN匯流排具有出錯幀自動重發和故障節點自動脫離等糾錯機制，保證信息傳輸的實時性和可靠性。最高速率1Mbps，最長距離10km，一條匯流排最多允許掛接110個設備。
4、全封閉金屬機箱，超薄型設計，機箱淨深僅100mm，可適用安裝於任何櫃型，特別是環網櫃。
表面貼工藝，重要器件（如晶片、電源模組、互感器、繼電器、電容、液晶顯示屏、接線端子等）均採用國外知名企業的成熟產品，平均無故障時間達100,000小時。
5、完善的自檢能力，發現裝置異常能自動告警；具有自保護能力，有效防止接線錯誤或非正常運行引起的裝置永久性損壞；RQP302電動機差動保護測控裝置免維護設計，無需在現場調整採樣精度，測量精度不會因為環境改變和長期運行引起誤差增大。
6、國際通用輸入電源模組，兼容85～264V交流或直流工作電源，更在電源跌落和電壓突變方面有出色表現。
7、斷路器操作迴路具有交直流通用的硬體防跳閉鎖模組，分/合閘操作迴路的電流大小不影響模組正常工作。強 化的斷路器操作管理功能，對各種運行方式的變電站、配電站均能適用。
8、開關量輸入支持直接跳閘或告警，用於瓦斯、溫度等重要保護或聯鎖跳閘。採用可設定變位確認時間窗技術， 有效消除開關接點抖動和電磁干擾，保證遙信正確率達100%。
9、人機接口符合人機工程設計要求，帶背光圖形液晶，選單化設計，全中文顯示，合理化螢幕保護控制。顯示內容包括測量數據、開關量狀態、實時波形、事件記錄、故障錄波、保護定值和系統參數等。
10、具有事件記錄功能，可記錄與電力系統安全運行相關的所有事件，時間解析度小於1ms，可線上記錄事件100 條，掉電不丟失，便於分析故障原因和診斷設備缺陷。
11、具有故障錄波功能，可真實記錄故障前後的電流、電壓、開關狀態等信息，記錄密度每周波24點，記錄長度 為故障前2周波，故障後7周波，掉電不丟失。
20、具有多套保護定值手動切換功能。
