要求耐磨性強，耐一定衝擊性的電器、電子、機械、通訊設備、儀器儀表、食品、飲料、醫藥、化工、菸草、塑膠、文體用品等製造車間地面。

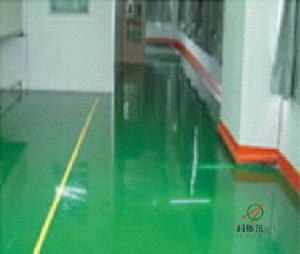

Application Scope:
The workshops that need high endurance and strike resistance ground such as electronic factory, electric factory, machinery, corresponding, instrument factory, food, beverage , medicine , chemical , tobacco, plastics, stationery and so on.
產品特性：
•防塵，耐磨損，耐重壓，耐衝擊，防腐，防霉
•耐酸、鹼、鹽，及其他化學溶劑腐蝕
•耐低溫性，耐熱水和水蒸汽性
•外觀平整、亮麗、無接縫、對凹凸地面有補平效果
Product Features:
•Dustproof, endurable, big load bearable, strike resistant, corrosion-proof and keep away from mildew.
•Can bear acid, alkali, salt and other chemical solvent.
•Can bear low temperature, hot water and water vapor.
•Nice appearance , no slots and even able to smooth the ground.
施工工藝 ：
•地面打磨，清潔
•塗底漆
•刮兩次以上環氧中層砂漿
•批塗環氧膩子
•打磨、平整、吸塵
•上面漆
Construction Techniques：
•Polish and clean the ground..
•Prime painting.
•scrape epoxy mortar more than two times.
•Epoxy PUTTY coating.
•Polish, smooth, clean.
•Paint surface
•自流平鏝面型
•滾面型
•防滑型
Surface Form:
•Self-leveling surface.
•Rolling surface.
•Anti-slip surface.
技術指標 Technical Index:
| 參數項目 Items | 單位 Unit | 指 標 Index | |
| 表乾（25℃） | Surface Dry（25℃） | h | ≤4 |
| 實幹（25℃） | Actual Dry（25℃） | h | ≤48 |
| 鉛筆硬度 | Pencil Rigidity | H | ≥2 |
| 耐衝擊性 | Strike Resistance | Kg/cm | 50 |
| 耐磨性（700g/500r） | Wear Resistance（700g/500r） | 失重 Weightlessness，g | ≤0.03 |
| 耐水性 | Water Resistance | 48h無變化 | |
| 抗壓強度 | Compressive Strength | Mpa | ≥85 |
| 拉伸強度 | Tensile Strength | Mpa | ≥10 |
| 耐NaCl,20% | NaCl,20% Resistance | 30天無變化 | |
| 耐NaOH,10% | NaOH,10% Resistance | 56天無變化 | |
| 耐H2SO4,10% | H2SO4,10% Resistance | 56天無變化 | |
| 耐汽油，機油 | gasoline and Engine Oil Resistance | 56天無變化 |
1、地坪施工完畢後需養護7-10天后方可投入使用，在養護期間，應避免水或其它溶液浸潤表面
2、凡進入車間員工必須要換成膠底鞋(不可以穿泡沫底的黑底鞋)（以免將外面的泥沙帶入車間而劃傷地面）
3、凡是硬體：如鐵椅、鐵桌、鐵貨架等，須將其腳用軟質塑膠、橡膠包裹或用紙皮墊起來以免在使用過程中劃傷地面
4、拖拉機扳需充分將機板升離地面，轉彎時請特別注意機板角切勿刮傷地面
5、清潔地面時請用軟質吸水性好的拖把或乾濕兩用吸塵器，可用清水或清潔劑清洗，但請注意地面濕滑
6、若因使用時間較長而造成磨損或刮花、小面積可進行局部修補，若面積較大則建議重新滾塗一次
7、設備進廠前，在地坪上鋪上硬紙箱墊底，以免在運輸設備過程中刮傷地面
8、推車，板車之車輪請用硬質或彈性膠輪，並廠房內外分開使用
9、可根據地面要求做打蠟處理（其效果可防止地面刮傷）環氧地坪施工後需配合事項
a. 養護區域人員進出管制；
b. 清理作業現場及調借物品的歸還；
c. 實際施工面積丈量及驗收。
環氧地坪變色的預防
1、 環氧地坪在施工前應充分攪拌均勻。
複色漆中幾種顏料的密度不同，在儲存中重質顏料逐漸下沉，輕質顏料逐漸上浮，使用時如不充分攪拌均勻，施工後會和原色不符。
2、金屬顏料應與清漆分裝。
金屬粉末顏料在儲存中，受漆中殘存游離酸的腐蝕，將會發烏變綠。
3、酸值高的塗料不宜用鐵桶包裝。
酸值較高的清漆容易與鐵質包裝桶發生化學反應冒失清漆透明度降低，顏色變深。
4、根據需要選擇塗料配方中的樹脂和顏料。
塗料中個別顏料的耐光和耐熱性不好，有些樹脂耐候性較差，遇到光易變黃。
5、在塗料配方設計時應注意不能使用能與樹脂或助劑發生化學反應的顏料。在施工調色時嚴禁不經過試驗，就隨意將兩種不同類型的塗料搭配混合調色使用。
料中部分顏料會發生化學變化，失去顏料固有的著色力，引起褪色或變色。如含有鐵藍的藍色或綠色漆，在儲存過程中會褪色，但施工後暴露在空氣中的顏料會逐漸恢復
施工工藝 ： 1、地面處理 : 依據地面狀況做好打磨、修補、除污、除塵； 2、環氧底漆：採用滲透性及特強環氧底漆滾塗，增強表面附著力； 3、環氧砂漿 ：用環氧雙組份加入適量石英砂，用鏝刀均勻塗布。 4、環氧膩子：將環氧雙組份加入適量膩子粉，用鏝刀將其均勻塗布，增加地面的平 5、環氧色漆 ：用環氧色滾塗； 6、環氧面漆 ：用環氧面漆滾塗，使地面光亮耐磨； 7、地坪投入使用時間：以250C為準，24小時後方可上人，72小時後方可重壓。
