爐頂熱電偶

爐頂熱電偶,用於電廠鍋爐爐頂及其它須遠距離、高壓測溫場合。

套用

適合於電廠鍋爐爐頂及其它須遠距離、高壓測溫場合。

主要技術參數

電氣出口:M16X1.5

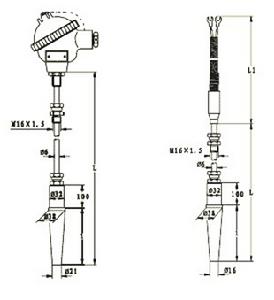

爐頂熱電偶結構圖爐頂熱電偶結構圖
連線尺寸:M16X1.5
防護等級:IP65

型號及規格

型號 分度號 測溫範圍℃ 公稱壓力 流速 規格
L I

WRNK-0313T
WRNK2-0313T
K 0~800 ≤30MPa ≤100m/s 1000
2000
3000
4000
5000
6000
8000
10000
12000
20000
25000
50
100
150
WREK-0313T
WREK2-0313T
E 0~600
WRNK-0913T
WRNK2-0913T
K 0~800
WREK-0913T
WREK2-0913T
E 0~600
 註:1)熱電偶Ⅰ級、熱電阻A級按協定訂貨
2)保護管材質為1Cr18Ni9Ti,其餘材質根據協定訂貨

熱電偶結構

熱電偶的結構形式為了保證熱電偶可靠、穩定地工作,對它的結

構要求如下:
①組成熱電偶的兩個熱電極的焊接必須牢固;
②兩個熱電極彼此之間應很好地絕緣,以防短路
補償導線與熱電偶自由端的連線要方便可靠;
④保護套管應能保證熱電極與有害介質充分隔離
熱電偶的安裝要求 對熱電偶與熱電阻的安裝,應注意有利於測溫準確,安全可考及維修方便,而且不影響設備運行和生產操作.要滿足以上要求,在選擇對熱電偶和熱電阻的安裝部位和插入深度時要注意以下幾點:
1、為了使熱電偶和熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置,儘量避免在閥門,彎頭及管道和設備的死角附近裝設熱電偶或熱電阻.
2、帶有保護套管的熱電偶和熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電偶和熱電阻應該有足夠的插入深度:
(1)對於測量管道中心流體溫度的熱電偶,一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝).如被測流體的管道直徑是200毫米,那熱電偶或熱電阻插入深度應選擇100毫米
(2)對於高溫高壓和高速流體的溫度測量(如主蒸汽溫度),為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂,可採取保護管淺插方式或採用熱套式熱電偶.淺插式的熱電偶保護套管,其插入主蒸汽管道的深度應不小於75mm;熱套式熱電偶的標準插入深度為100mm;
(3)假如需要測量是煙道內煙氣的溫度,儘管煙道直徑為4m,熱電偶或熱電阻插入深度1 m即可.
(4)當測量原件插入深度超過1m時,應儘可能垂直安裝,或加裝支撐架和保護套管.

熱電偶冷端的溫度補償

由於熱電偶的材料一般都比較貴重(特別是採用貴金屬時),而測溫點到儀表的距離都很遠,為了節省熱電偶材料,降低成本,通常採用補償導線把熱電偶的冷端(自由端)延伸到溫度比較穩定的控制室內,連線到儀表端子上。必須指出,熱電偶補償導線的作用只起延伸熱電極,使熱電偶的冷端移動到控制室的儀表端子上,它本身並不能消除冷端溫度變化對測溫的影響,不起補償作用。因此,還需採用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。在使用熱電偶補償導線時必須注意型號相配,極性不能接錯,補償導線與熱電偶連線端的溫度不能超過100℃。
