簡介

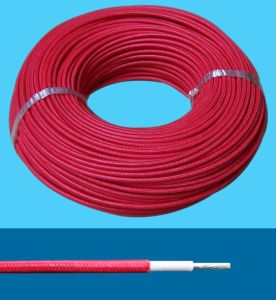

補償導線補償導線分為延長性與補償型。
補償導線按熱電特性的允差不同分為精密級(符號S)和普通級（符號無）。
熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用於石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連線。
產品標準:熱電偶補償導線：GB/T4989-94
熱電偶補償電纜：Q/320831SQL07-96使用特性:及-65~+260℃兩種；
普通級：-40~+70℃及-40~+105℃兩種；
補償電纜：有鎧裝時不小於電纜外徑的12倍，無鎧裝時不小於電纜外徑6倍

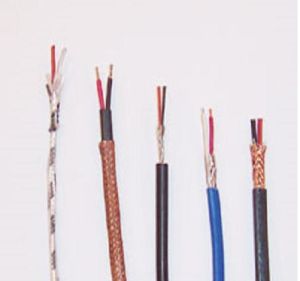

型號名稱
| 型號 | 型號 |
| KX-FF KX-FPF KX-FPFP KX-FFP KXS-FF KXS-FPF KXS-FPFP KXS-FFP KX-FP3F KX-FP3FP3 KX-FFP3 KXS-FP3F KXS-FFP3 KXS-FP3FP3 | 氟塑膠絕緣氟塑膠護套普通級K分度熱電偶用補償電纜 氟塑膠絕緣氟塑膠護套銅絲編織分禁止普通級K分度熱電偶用補償電纜 氟塑膠絕緣氟塑膠護套銅絲編織分禁止及總禁止普通級K分度熱電偶用補償電纜 氟塑膠絕緣氟塑膠護套銅絲編織總禁止普通級K分度熱電偶用補償電纜 氟塑膠絕緣氟塑膠護套精密級K分度熱電偶用補償電纜 氟塑膠絕緣氟塑膠護套銅絲編織分禁止精密級K分度熱電偶用補償電纜 氟塑膠絕緣氟塑膠護套銅絲編織分禁止及總禁止精密級K分度熱電偶用補償電纜 氟塑膠絕緣氟塑膠護套銅絲編織總禁止精密級K分度熱電偶用補償電纜 氟塑膠絕緣鋁/塑複合帶分禁止氟塑膠護套普通級K分度熱電偶用補償電纜 氟塑膠絕緣鋁/塑複合帶分禁止及總禁止氟塑膠護套普通級K分度熱電偶用補償電纜 氟塑膠絕緣氟塑膠護套銅絲編織鋁/塑複合帶總禁止普通級K分度熱電偶用補償電纜 氟塑膠絕緣鋁/塑複合帶分禁止氟塑膠護套精密級K分度熱電偶用補償電纜 氟塑膠絕緣及護套鋁/塑複合帶總禁止精密級K分度熱電偶用補償電纜 氟塑膠絕緣鋁/塑複合帶分禁止及總禁止氟塑膠護套精密級K分度熱電偶用補償電纜 |
1、其它型號補償電纜EX、SC、KC、NC、NX、TX、JX，只需改寫型號的第一項，如EX-FFEX-FPF等。
2、對於銅帶禁止的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑膠絕緣銅帶繞包分禁止氟塑膠護套普通級K分度熱電偶用補償電纜。
3、還有一些特製的聚四氟乙烯薄膜與玻璃絲複合絕緣及護套的高溫補償電纜，如：KXHF4
4、雙鉑銠熱電偶（B型，鉑銠30-鉑銠6）不需專用補償導線，一般銅芯導線即可。
技術指標
指標內容
| 型號 | 熱電偶 分度號 | 配用 熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
| 正極 | 負極 | 正極 | 負極 | |||
| SC | S | 鉑銠10-鉑 | SPC（銅） | SNC(銅鎳0.6) | 紅 | 綠 |
| RC | R | 鉑銠13-鉑 | RPC（銅） | RNC(銅鎳0.6) | 紅 | 綠 |
| KCA | K | 鎳鉻-鎳矽 | KPCA（鐵） | KNCA((銅鎳22) | 紅 | 蘭 |
| KCB | KPCB（銅） | KNCB(銅鎳40) | 紅 | 蘭 | ||
| KX | KPX(鎳鉻10) | KNX(鎳矽3) | 紅 | 黑 | ||
| NC | N | 鎳鉻矽-鎳矽 | NPC（鐵） | NNC(銅鎳18) | 紅 | 灰 |
| NX | NPX（鎳鉻14矽） | NNX(鎳矽4) | 紅 | 灰 | ||
| EX | E | 鎳矽-銅鎳 | EPX(鎳鉻10) | ENX(銅鎳45) | 紅 | 棕 |
| JX | J | 鐵- 銅鎳 | JPX（鐵） | JNX(銅鎳45) | 紅 | 紫 |
| TX | T | 銅-銅鎳 | TPX（銅） | TNX(銅鎳45) | 紅 | 白 |
| WC3/25 | WRe3-WRe25 | 鎢錸3-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
| WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
分類介紹
| KX-GA-VV | 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
| KX-GA-VVR | 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
| KX-GA-VVP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織禁止精密級K分度號熱電偶補償導線 |
| KX-GA-VVRP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織禁止精密級K分度號熱電偶補償軟導線 |
| KX-HA-FF | 氟塑膠絕緣和護套精密級K分度號熱電偶補償導線 |
| KX-HA-FFR | 氟塑膠絕緣和護套精密級K分度號熱電偶補償軟導線 |
| KX-HA-FFP | 氟塑膠絕緣和護套銅絲編織禁止精密級K分度號熱電偶補償導線 |
| KX-HA-FFRP | 氟塑膠絕緣和護套銅絲編織禁止精密級K分度號熱電偶補償軟導線 |
| KX-HA-FG | 氟塑膠絕緣矽橡膠護套精密級K分度號熱電偶補償導線 |
| KX-HA-FGR | 氟塑膠絕緣矽橡膠護套精密級K分度號熱電偶補償軟導線 |
| KX-HA-FGP | 氟塑膠絕緣矽橡膠護套銅絲編織禁止精密級K分度號熱電偶補償導線 |
| KX-HA-FGRP | 氟塑膠絕緣矽橡膠護套銅絲編織禁止精密級K分度號熱電偶補償軟導線 |
| KX-HA-FV | 氟塑膠絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
| KX-HA-FVR | 氟塑膠絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
| KX-HA-FVP | 氟塑膠絕緣聚氯乙烯護套銅絲編織禁止精密級K分度號熱電偶補償導線 |
| KX-HA-FVRP | 氟塑膠絕緣聚氯乙烯護套銅絲編織禁止精密級K分度號熱電偶補償軟導線 |
| KX-GA-YJV | 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
| KX-GA-YJVR | 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
| KX-GA-YJVP | 交聯聚乙烯絕緣 聚氯乙烯護套銅絲編織禁止精密級K分度號熱電偶補償導線 |
| KX-GA-YJVRP | 低煙無鹵絕緣和護套銅絲編織禁止精密級K分度號熱電偶補償軟導線 |
| KX-GA-YDYD | 低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線 |
| KX-GA- YDYD R | 低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線 |
| KX-GA- YDYD P | 低煙無鹵絕緣和護套銅絲編織禁止精密級K分度號熱電偶補償導線 |
| KX-GA- YDYD RP | 低煙無鹵絕緣和護套銅絲編織禁止精密級，K分度號熱電偶補償軟導線 |
| 註：上述型號僅列出KX，其他如SC、KC、EX、TX、JX只需改變型號第一項即可，阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，禁止可採用鍍錫銅絲禁止。 | |
其他指標
1.絕緣電阻:當周圍空氣溫度為15-35℃,相對濕度不超過80%時,補償導線成品線芯間和線芯與禁止層間的絕緣。
2.絕緣層及護套機械性能:絕緣層和護套的抗拉強度≥12.5N/m㎡,伸長率≥125%。
3.阻燃性能:根據用戶所需可以符合GB12666-1990A、B、C
補償導線及補償電纜外形尺寸和計算重量
注:Ⅰ帶禁止或鋁塑複合帶的電纜外徑略大於無禁止層的電纜
Ⅱ即有分禁止也有總禁止的電纜外徑略大於只有分禁止的電纜
Ⅲ只有總禁止的電纜外徑略小於只有分禁止的電纜
使用方式
補償導線s型熱電偶冷端的溫度補償由於熱電偶的材料一般都比較貴重（特別是採用貴金屬時）而測溫點到儀表的距離都很遠，，為了節省熱電偶材料，降低成本，通常採用補償導線把熱電偶的冷端（自由端）延伸到溫度比較穩定的控制室內，連線到儀表端子上。必須指出，熱電偶補償導線的作用只起延伸熱電極，使熱電偶的冷端移動到控制室的儀表端子上，它本身並不能消除冷端溫度變化對測溫的影響，不起補償作用。
各種s型熱電偶溫度與熱電動勢關係的分度表都是在冷端溫度為零時作出的，因此，用熱電偶測溫時，若要直接套用熱電偶的分度表，就必須滿足t0=0℃的條件。這樣，不但不是0℃，而且也不恆定，因t0此將引入誤差。消除或補償所能夠這個誤差的方法，常用的有以下幾種：零度恆溫法熱電勢修正法溫度係數法冷端補償器法Pn結補償法冷端延長線法。
某一支s型熱電偶測得的熱電勢為2934μV，冷端溫度為Tn=30oC，求被測溫度T。解：查表EAB(30,0)=1203μVEAB(T,0)=EAB(T,30)+EAB(30,0)=2934+1203=4137μV查表EAB(T,0)=4137μV,T=101oC.當冷端溫度To=Tn不為0oC，只要Tn恆定已知，通過修正一個EAB（Tn，0oC），將測量值轉移到冷端溫度為0o的熱電勢C。
交貨長度
根據雙方協定允許任何長度的電纜交貨，長度誤差為±0.5%
導線型號
| 補償導線型號 | 配用熱電偶的分度號 | 補償導線合金絲 | 絕緣層著色 | ||
| 正極 | 負極 | 正極 | 負極 | ||
| SC | S（鉑銠10-鉑） | SPC（銅） | SNC（銅鎳） | 紅 | 綠 |
| NC | N（鎳鉻矽-鎳矽） | NPC（鐵） | NNC（銅鎳） | 紅 | 黃 |
| KC | K（銅-康銅） | KPC（銅） | KNC（銅鎳） | 紅 | 藍 |
| KX | K（鎳鉻-鎳矽） | KPX（鎳鉻） | KNX（鎳矽） | 紅 | 黑 |
| EX | E（鎳鉻-銅鎳） | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 |
| JX | J（鐵-銅鎳） | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 |
| TX | T（銅-銅鎳） | TPX（銅） | TNX（銅鎳） | 紅 | 白 |
合金材質
| 合金絲名稱 | 型號 | 名義化學成份 % | ||||
| Cu | Ni | Gr | Si | Fe | ||
| 銅 | SPC RPC KPC TPX | 100 | ||||
| 銅鎳0.6 | SNC RNC | 99.4 | 0.6 | |||
| 鎳鉻10 | KPX EPX | 90 | 10 | |||
| 鎳鉻14矽 | NPX | 84 | 14.5 | 1.5 | ||
| 鎳鉻3 | KNX | 97 | 3 | |||
| 鎳鉻4 | NNX | 95.5 | 4.5 | |||
| 銅鎳40 | KNCB | 60 | 40 | |||
| 銅鎳22 | KNCA | 78 | 22 | |||
| 銅鎳18 | NNC | 82 | 18 | |||
| 銅鎳45 | ENX JNX TNX | 55 | 45 | |||
| 鐵 | NPC JPX KPCA | 100 | ||||
| 品 種 特 性 | 補償型 | 延伸型 | WC3/25 | WC5/26 | |||||||
| SC | KC、NC | KX、NX | EX | JX | TX | ||||||
| 配用熱電偶 | S、R | K、N | K、N | E | J | T | WRe3/WRe25 | WRe5/WRe26 | |||
| 材質和顏色 | 正極 | 材質 | 銅 | 銅 | 鎳鉻 | 鎳鉻 | 鐵 | 銅 | 銅 | 鈷鐵 | |
| 顏色 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | |||
| 負極 | 材質 | 銅鎳 | 銅鎳 | 鎳矽 | 銅鎳 | 銅鎳 | 銅鎳 | 銅鎳 | 鈷鎳 | ||
| 顏色 | 綠 | 藍 | 黑 | 棕 | 紫 | 白 | 黃 | 橙 | |||
| 允差mV | A級 （精密級） | 100℃ | ±0.023 (3℃) | ±0.063 (1.5℃) | ±0.063 (1.5℃) | ±0.102 (1.5℃) | ±0.081 (1.5℃) | ±0.023 (1.5℃) | |||
| 200℃ | ±0.060 (1.5℃) | ±0.111 (1.5℃) | ±0.083 (1.5℃) | ±0.027 (0.5℃) | |||||||
| B級 （普通級） | 100℃ | ±0.037 (5℃) | ±0.105 (2.5℃) | ±0.105 (2.5℃) | ±0.170 (2.5℃) | ±0.135 (2.5℃) | ±0.047 (1.0℃) | ±0.048 (3.0℃) | ±0.051 (3.0℃) | ||
| 200℃ | ±0.057 (5℃) | ±0.100 (2.5℃) | ±0.183 (2.5℃) | ±0.138 (2.5℃) | ±0.053 (1.0℃) | ±0.080 (5.0℃) | ±0.085 (5.0℃) | ||||
| 往復電阻 | 20℃時長度為1m， 截面積為1mm2 | <0.1Ω | <0.8Ω | <1.5Ω | <1.5Ω | <0.8Ω | <0.8Ω | ||||
| 線芯標稱截面積mm2 | 0.50，1.0，1.5，2.5 | ||||||||||
| 線芯股數 （多股用R表示） | 1，7，19 | ||||||||||
| 絕緣層、護 層材料和使 用溫度 | G （一般用） | V.V，-20～70℃和-20～100℃； | |||||||||
| H （耐熱用） | B.B，-40～180℃和-25～200℃ F.B，-40～180℃和-25～200℃ | ||||||||||
補償導線是用來連線熱電偶與顯示記錄儀表，具有延伸熱電極即移動熱電偶的冷端，以達到熱電偶熱電勢延伸到顯示記錄儀表上。
使用分類
| 使用分類 | 精度等級及標誌 | 護層著色 | |||
| 普通級 | 精密級 | 普通級 | 精密級 | ||
| 一般用 | G | / | S | 黑色 | 灰色 |
| 耐熱用 | H | / | S | 黑色 | 黃色 |
允差
| 補償導線型號 | 20 ℃時往復電阻 Ω/m 不大於 | ||||
| 0.2mm2 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |
| NC 或 BC | 0.25 | 0.10 | 0.05 | 0.03 | 0.02 |
| KCA | 3.50 | 1.40 | 0.70 | 0.47 | 0.28 |
| KCB | 2.60 | 1.40 | 0.70 | 0.47 | 0.28 |
| KX | 5.50 | 2.20 | 1.10 | 0.73 | 0.44 |
| EX | 6.25 | 2.50 | 1.10 | 0.73 | 0.44 |
| JX | 6.25 | 2.50 | 1.25 | 0.83 | 0.50 |
| TX | 3.25 | 1.30 | 0.65 | 0.43 | 0.26 |
| NC | 3.75 | 1.50 | 0.75 | 0.50 | 0.30 |
| N | 7.15 | 2.86 | 1.43 | 0.95 | 0.57 |
| WC3/25 | 0.50 | 0.20 | 0.10 | 0.07 | 0.04 |
| WC5/26 | 0.50 | 0.20 | 0.10 | 0.07 | 0.04 |
要了解熱電偶的溫度補償問題，就要從熱電偶的原理作手，現只談談與之相關的熱電偶閉合迴路的總熱電勢和中間溫度定則。前者說明了:對於已選定的熱電偶，當參比端溫度恆定時，則總的熱電動勢就成測量端溫度的單值函式。即一定的熱電勢對應著一定的溫度，而熱電偶的分度表中，參比端溫度均為0度。但在套用現場，參比端溫度千差萬別，不可能都恆定在0度，這就會產生測量誤差，這就是熱電偶要進行溫度補償的原因。在實際套用中常把熱電偶的參比端稱為冷端。
熱電偶冷端溫度補償的方法有:
1．冰浴法常用在實驗室，即把參比端溫度恆定在0度，但做起來成本高、難度大。
2．冷端溫度校正法常用在要求不高的現場，即當冷端溫度無法恆定為0度，就需要對儀表的指示值進行修正。做起來容易但誤差較大。
3．補償電橋法較少單獨使用，是利用不平衡電橋產生的電勢來補償熱電偶冷端溫度變化所引起的熱電勢變化值。補償電橋有單獨產品，也有做在儀表內的。
4．補償導線法這是最常用的方法，即把熱電偶延長把冷端引至溫度較穩定的地方(通常為控制室)，然後由人工來調正冷端溫度，即把儀表零點調至室溫,或由儀表內電路進行自動補償。對於貴金屬熱電偶把熱電偶延長也是不可能的，因為價格太高行不通，就用熱電特性相近的賤金屬來做延長導線，中間溫度定則是套用補償導線的理論基礎。補償導線並不能自動補償熱電偶冷端溫度的變化，僅只是將熱電偶冷端引至溫度較穩定的地方而已，補償還要由人工和儀表來進行。因此補償導線應該叫做熱電偶延長線，這樣才不會給人造成錯誤的理解。
