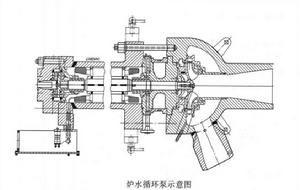

爐水循環泵結構
爐水循環泵(1)泵殼體和葉輪。泵殼為半球形的結構，特點是 壁厚度較小，相應熱應力較小。葉輪屬於高比轉數離心式，接近於混流式的單級離心式泵。葉輪出口處裝有導葉使部分動能轉換成壓力能。
(2)軸承。在電動機上下端各裝一隻支承軸承，在軸的下端還裝設了一隻推力軸承，而泵側不裝軸承。支承軸承和推力軸承都是採用水潤滑。
(3)隔熱體。其作用是使泵殼中的高溫爐水與電動機腔內的高壓冷卻水隔開，並阻止高溫爐水熱量通過泵殼和軸傳遞到電動機內。
爐水循環泵結構特點
(1)爐水循環泵是將泵的葉輪與電動機轉子裝在同一主軸上，置於相互連通的密封壓力殼體內，泵與電動機結合成一整體．沒有泵與電動機之間連線的聯軸器結構，沒有軸封，這就從根本上消除了泵泄漏的可能性。
(2)爐水循環泵電動機的定子和轉子用耐水耐壓的絕緣導線做成繞組，浸沉在高壓冷卻水中，電動機運行時所產生的熱量就由高壓冷卻水帶走，並且該高壓冷卻水通過電動機軸承的間隙，既是軸承的潤滑劑又是軸承的冷卻介質。
(3)泵體與電動機是被分隔的兩個腔室，存在間隙，未設密封裝置，壓力是可以相通的，但泵體內的爐水與電動機腔內的冷卻水是兩種不同的水質，兩者不可混淆。
(4)由於電動機的絕緣材料是一種聚乙烯塑膠，不能承受高溫，溫度過高絕緣性能就明顯惡化，因此繞流電動機內部的高壓冷卻水溫度必須加以限制。由於繞組與軸承的間隙極為緊密．因此高壓冷卻水中不得含有顆粒雜質，在高壓水管路中必須設有過濾器。高壓冷卻水的水質要比爐水乾淨得多．其水溫也要比爐水的溫度低得多．為不帶走電動機運行產生的熱量和泵側傳到電動機的熱量，保證電動機的安全運行，必須配有一套冷卻高壓水的低溫冷卻水系統。
爐水循環泵的運行檢查及維護項目
檢查項目
(1)檢查爐水循環泵電動機符合啟動條件，繞組絕緣合格，接線盒封閉嚴密，事故按鈕已釋放且動作良好。
(2)關閉出、人口門。
(3)關閉電動機下部注水門並做好防誤開措施，關閉泵出口管路放水門。
(4)打開低壓冷卻水門，檢查水量是否充足。
(5)檢查汽水分離器水位是否符合啟動泵的條件，打開入口門給泵體灌水。
(6)首次啟動應採用點動排氣法將電動機腔室內的空氣排出。
維護項目
(1)檢查爐水循環泵運行穩定無異常，電流穩定，各結合面無滲漏。
(2)高壓冷卻水溫不大於45℃，低壓冷卻水量充足。
(3)泵出入口差壓正常。
(4)電動機接線盒密封良好，無汽水侵蝕現象。
(5)泵自由膨脹空間充足且已完全膨脹。
(6)備用泵處於良好備用狀態。
爐水循環泵汽化的原因、處理和預防方法
原因：給水中斷，蒸發系統壓力急劇下降，汽水分離器水位太低，過冷水水門關閉。
處理和預防方法：
1)均衡鍋爐給水，防止給水流量大幅度增減或中斷。
2)鍋爐滅火時。汽輪機的調速汽門應迅速關閉，防止蒸發系統壓力迅速下降。
3)密切監視並嚴格控制汽水分離器水位，防止水位大幅度降低。
4)開啟爐水循環泵過冷管路供水，密切監視爐水循環泵入口溫度，維持入口水溫度低於對應壓力下飽和溫度5℃以上。
5)發現爐水循環泵入口水溫上升時，應加大循環流量，使泵入口水溫下降。
6)發現爐水循環泵汽化時，應立即停止泵的運行，以防設備損壞。
