燃氣吹灰器

（2）流量: （1）壓力: （2）流量:

燃氣脈衝（激波）吹灰器是一種性能先進的新一代除灰技術，是鍋爐除灰系統更新換代產品，它廣泛套用於清除鍋爐尾部受熱面積灰，效果優異、經濟性能好、運行可靠、操作維護簡單，具有很好的推廣套用價值。
燃煤和燃油鍋爐在運行過程中，尾部受熱面普遍產生積灰，使煙氣阻力增加，排煙溫度升高，嚴重影響鍋爐的正常運行。國內外常用的蒸汽吹灰技術在很多情況下不適於清除鍋爐尾部積灰，除灰效果很不理想。主要原因是蒸汽吹灰會導致煙氣濕度增加，更容易造成積灰和堵塞，有時還會使腐蝕加劇，對含鈣量或含硫量較高的灰更是如此。

燃氣脈衝（激波）吹灰器原理

它是利用乙炔(煤氣、天然氣、液化氣)等常用可燃氣體和空

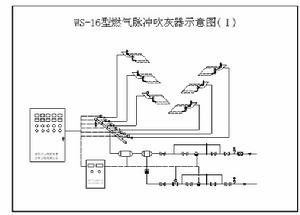

燃氣吹灰器示意圖—洛陽萬山公司

氣，經過各自的流量測控系統後，按一定比例進行均勻混合，然後送入燃燒室中燃燒。與常規的燃燒過程和燃燒方式有所不同，燃氣脈衝燃燒是利用不穩定燃燒氣體在高湍流狀態下，產生壓縮波，形成動能、聲能、熱能。這種燃燒速度較快，燃燒產生的氣體壓力被限制在一定的範圍之內，在輸出管的噴口處發射衝擊波能與積灰狀況適應。通過衝擊波的作用使受熱面上的積灰脫落，將被污染受熱面上的灰塵顆粒、鬆散物、粘合物及沉積物除去，達到降低鍋爐尾部排煙溫度，提高鍋爐熱效率。
作用機理

吹掃作用	瞬間燃爆氣流速度	320-360M/S
噴口處衝擊氣流壓力	2.0MPa
最大壓力升高所需時間	0.003S
聲疲勞作用	聲壓	106Pa
聲級	168DB
壓縮波拉、壓縮環周次 （交變荷載）N	105以上
熱清洗作用	與空氣混合燃爆溫度	2300℃
與氧氣混合燃爆溫度	3000-3300℃
高溫高壓觸及部位	僅受熱面積灰層（對管子無損傷

燃氣吹灰器技術參數

1、乙炔氣:
（1）壓力: 0.1-0.2MPa
（2）流量: 10m³/h
（3）消耗量： 6m3/h;
2、空氣
（1）壓力: 0.004-0.01MPa
（2）流量: 100m³/h
（3）消耗量: 72m3/h;
3、脈衝罐：
（1）材質: 20/16Mn
（2）外形尺寸： Φ219～426 L=800～1200mm
（3）設計壓力: 3.5 MPa
（4）工作溫度: 260 ℃

燃氣吹灰器特點

1、除灰效果好
能夠在較大空間範圍內有效清除受熱面的積灰結焦，大幅度提高換熱效率和降低排煙溫度，運行可靠、效果顯著。
2、配置安全可靠
兩種工質配比，控制在最佳值,保證在最佳狀態運行。採用高能點火器，性能穩定，使用壽命長，確保點火可靠。
3、自動化可靠性高
控制系統中感測器設定相應故障的聯鎖保護動作，各類故障分級處理，支路故障不影響整個系統的運行。套用專業廠家生產的精密感測器，在程式控制下做到定期自檢、線上多級保護、聯鎖保護、故障檢測、故障報警、故障診斷、故障處理，從而保證了系統安全可靠運行。
4、使用範圍廣
可以適用於任何爐型，包括各種煤粉鍋爐、循環流化床鍋爐、燃油鍋爐、餘熱爐、加熱爐、工藝爐以及垃圾焚燒爐等。可以適用鍋爐尾部任何部位，包括過熱器、再熱器、省煤器、空氣預熱器等。
5、經濟效益高
設備投資少，產生效益高，降低工人勞動強度（除渣），運行成本低。
