熱電偶溫度變送器
由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大後，再帽由線性電路消除熱電勢與溫度的非線性誤差，最後放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由於電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值（28mA）以使儀表切斷電源。
產品特點
1、線性化輸出兩線制4-20mA標準電流信號，模組化結構2、溫度變送器為英國溫度計變送器散件組裝，保持電路、製造工藝、結構和性能與原裝溫度變送器不變。
3、熱電偶溫度變送器帶自動冷端補償。
熱電偶參考端溫度補償(即冷端補償）是用來自動補償熱電偶測量值因參考端溫度變化而變化的測量電路（實質上就是能隨參考端溫度的變化產生不同的直流信號的毫伏發生器）。
4、變送器有電源極性反接保護電路，當輸出接線接反時對線路起保護作用（此時迴路電流為零）；感測器的不正確接線無論是高限或低限都將導致變送器輸出飽和；產品具有RFI/EMI保護，有利於提高了測量的穩定性。
5、產品全部採用進口電子元件，性能可靠，低溫度漂移。
6、本產品量程用戶不能自由修改，由生產商出廠時確認生產。
7、溫度變送器電磁兼容性符合歐洲電工委員會（EC)的BSEN50081-1和BSEN50082-1標準。
8、變送器的接線通過殼體頂部的螺絲端子完成。為符合CE認證，信號輸入接線長度不能超過3米，輸出接線必須是禁止電纜，禁止線只能在一端接地。
8、變送器的兩個過線孔用於固定熱電偶偶絲，熱電偶信號線通過螺絲直接擰在變送器的輸入端子上。設計的螺絲端子接受內部或外部接線方式
熱電偶溫度變送器變送器技術指標
1、輸入信號：K型熱電偶、E型熱電偶、S型熱電偶、B型等熱電偶信號輸入2、供電電壓：10-30VDC
3、負載電阻：0-500Ω
4、輸出信號：二線制4-20mA，最大30mA
5、熱電偶溫度變送器精度：0.5%FS
6、溫度穩定性：零點漂移標準0.05%FS/℃量程漂移標準0.002%FS/℃
7、迴路保護：帶反向連線保護（防止電源正負極）
8、溫度變送器功耗：≤0.5W
9、溫度變送器重量：約35克
12、熱電偶溫度變送器外形尺寸：外徑Ф45mm，高度H27mm，安裝孔距36mm，安裝孔Ф5.5m，接線柱內孔Ф2.5mm

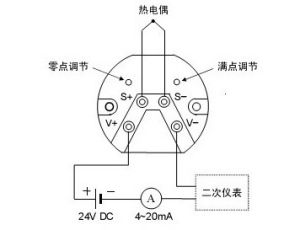

溫度變送器接線圖
熱電偶溫度變送器接線圖溫度變送器選型表
SWP—TC—□—□/□|||————量程上限(20mA輸出時對應的溫度值)
||—————量程下限(4mA輸出時對應的溫度值)
|——————01B分度號輸入(量程在400-1800℃範圍可選）
|——————02S分度號輸入(量程在0-1600℃範圍可選）
|——————03K分度號輸入(量程在0-1300℃範圍可選）
|——————04E分度號輸入(量程在0-1000℃範圍可選）
|——————05T分度號輸入(量程在-199.9～320℃範圍可選）
|——————06J分度號輸入(量程在0-1200℃範圍可選）
