熱流道分流板是熱流道系統的中心部件,它將主流道噴嘴傳輸來的塑膠熔體經流道分送到各注射點噴嘴。

熱流道分流板是熱流道系統的中心部件,它將主流道噴嘴傳輸來的塑膠熔體經流道分送到各注射點噴嘴。

常見的熱流道分流板形式

噴嘴排成一列

最簡單的分流板就是噴嘴在其上排成”兩點一列”的結構型式,這是用於一模兩腔或單腔模具用兩個噴嘴(澆口)注塑的情況下。
如型腔或噴嘴再多,可形成”四點一列”,“八點一列”,”十點一列”,“十二點一列”,“十六點一列”及”二十點一列”的噴嘴排列型式,一般地說,兩點,四點及八點一列最為常見.可以想像對於噴嘴排成一列的情況,熱流道分流板的形狀也就製成很簡單的長塊形.

噴嘴排成二列

噴嘴排成二列的情況也非常常見,如噴嘴排成YY的形狀,8噴嘴排成hh或XX的型式.這時熱流道分流板的形狀主要由其尺寸大小決定.如尺寸較大,分流板就隨著噴嘴的排列製成YY,HH或XX的形狀.如尺寸較小分流板就製成簡單的一個長塊形.

噴嘴排成多行多列

如模具上型腔及噴嘴數量再多,就需排成多行多列的型式.在型腔及噴嘴數量過多的情況下,經常需要將一個熱流道系統分成若干小區域,做成若干次分流板,然後再通過主分流板將各個次分流板連線起來組成一個完整的熱流道系統.
用類似的方法我們可以構造出更大型腔數的模具如64,72,96,128型腔模等.將一個較大的熱流道系統分成若干次分流板的目的主要是生產製造工藝及分流板加熱與溫度控制的需要.

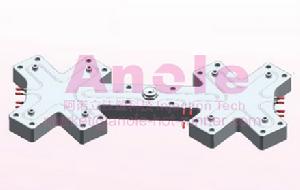

阿諾立熱流道分流板(I型)
