調節支線的選擇

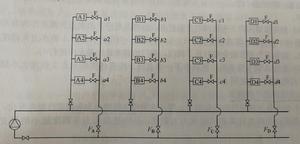

熱水供熱系統比例調節法右圖為雙管閉式熱水供熱系統，有一條輸配幹線和4條支線A、B、C、D，每條支線有4個熱用戶，用戶入口回水管、各支線在主幹線分支點回水管上和主幹線供水管等都分別安裝了平衡閥。
熱水供熱系統比例調節法
熱水供熱系統比例調節法
熱水供熱系統比例調節法
熱水供熱系統比例調節法
熱水供熱系統比例調節法（1）全開系統中所有閥門，包括平衡閱，讓循環泵在大流量小揚程的工況下運行。
（2）利用平衡閥和配套的智慧型儀表，首先測量各支線回水上平衡閥前後的壓差，並通過智慧型儀表直接讀出通過平衡閥、、、的流量，或者由平衡閥前後壓差和管徑，根據廠家提供的線算圖査出通過的流量。
（3）計算各支線的水力失調度
熱水供熱系統比例調節法
熱水供熱系統比例調節法
熱水供熱系統比例調節法
熱水供熱系統比例調節法=i=1，2…n
式中 i— 支線序號；
n— 支線數量，本例中有4條支線，n=4；
— 支線實測流量，m³/h；
— 支線規定流量，m³/h。規定流量可以是設計流量，也可以是某一平均分配的流量，或調節狀態下的調節流量。
（4）對水力失調度按從大到小進行排序，排序結果作為調節的先後順序。枝狀管網未進行初調節時，近端用戶的水力失調度大於1，遠端用戶的水力失調度小於1，且靠近熱源的熱用戶水力失調度最大，所以應從近端支線開始調節。
支線內用戶間的平衡調節
熱水供熱系統比例調節法
熱水供熱系統比例調節法（1）首先則量被調支線內各用戶的流量，並計算各用戶的水力失調度。其中水力失調度最小的用戶作為參考用戶。若支線A為調節支線，且用戶3的水力失調度最小， = ，用戶3作為參考用戶。
（2）從調節線A的末端用戶1開始，利用智慧型儀表，調節平衡閥，將用戶1的水力失調度調節到用戶3水力失調度的95%左右。
熱水供熱系統比例調節法
熱水供熱系統比例調節法 熱水供熱系統比例調節法 熱水供熱系統比例調節法（3）調節用戶2的平衡閥，使用戶2和用戶1的水力失調度相等， = 。根據水壓圖分析，用戶2的調節會引起用戶1水力失調度的增加。因此在調節用戶2時，另一組調試人員應繼續保持對用戶1平衡閥智慧型儀表的檢測但不再調節，並與用戶1的調試小組保持聯繫，得得到適時的 = （可見，用戶1的水力失調度不止計算一次），用戶2調節完畢。
（4）始終保留用戶1平衡閥的智慧型儀表，始終以用戶1的水力失調度作為參考值，按照步驟（3）的方法，依次調整用戶3、4。每調好一個用戶，用戶1的水力失調度都將略有增加。這是因為調節前全部打開了閥門，閥門的調節是在關小中進行的。
（5）支線A調節完畢後，再調節下一條支線。按照各支線水力失調度大小順序，依次調節其他支線，方法同上。
支線間的平衡調節
（1）由於各支線用戶的平衡調節，第一次測得支線的水力失調度已發生變化，需進行第二次測量，並再次計算相應的水力失調度，從中選出水力失調度最小的分支作為參考值。
熱水供熱系統比例調節法（2）從最末端支線開始調節，即調節平衡閥 ，使支線D的水力失調度調整到參考值的95%左右。
熱水供熱系統比例調節法 熱水供熱系統比例調節法 熱水供熱系統比例調節法（3）採用和支線內相同的調節方法，按順序調節 、 、 平衡閥，使各支線的水力失調度最終等於支線D的水力失調度。
全網調節
（1）如果供熱系統只有圖中所示一條主幹線，則調節供水幹線的總平衡閥F，（平衡閥F安裝在回水總管也一樣），使支線D的水力失調度等於1。根據一致性等比失調原理，經過上述調節，供熱系統各用戶的流量一定會達到規定的流量，全網調節結東。
（2）如果有若干條主幹線並聯，圖中所示為其中一條，則設計中熱源設有分集水器，圖中主幹線上的調節閥F相當於分水器（或集水器）上設定的閥門。在各主幹線調節閥調節完畢後，應進行主幹線間的平衡調整，調節方法同上。主幹線間的平衡調整好後，調節水泵出口閥門使任何用戶的水力失調度等於1。
