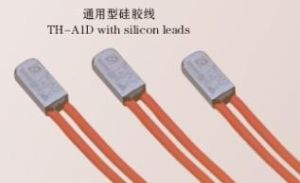

熱保護器TH-A1D

50℃ 105℃ 150℃

熱保護器

TH-A1D通用型和加強型系列熱保護器，廣泛套用於工業、家用電器電機及電氣設備，防止過流、過熱而產生的非正常工作提供有效可靠的安全保護。加強型外殼適用於塑封電機內置式安裝，可承受3.5Mpa的塑膠成型工藝壓力。產品性能符合IEC34-11、GB13232、GB/T13002等標準。
結構及保護原理
TH-A1D型熱保護器是由導熱金屬外殼、焊有銀合金觸點的雙金屬元件、導電支架、絕緣固定座、靜觸片及耐熱導線等元件組成。電流通過有阻抗的雙金屬元件，遇非正常工作時，隨電流增大或周圍溫度升高至設定溫度值時，雙金屬元件迅速動作，打開觸點，切斷電路。當裝置冷卻到安全工作溫度時，觸點自動閉合，恢復正常工作狀態。
結構圖
注意
1、由於外殼是金屬導電體，在使用時應配置有導熱且耐溫的絕緣套管。
2、選擇保護溫度時參照A-C曲線圖。
額定動作溫度對照表

規格 Type	動作溫度範圍 Open Temperature Range	規格 Type	動作溫度範圍 Open Temperature Range
50℃	50±5.0℃	100℃	100±5.0℃
55℃	55±5.0℃	105℃	105±5.0℃
60℃	60±5.0℃	110℃	110±5.0℃
65℃	65±5.0℃	115℃	115±5.0℃
70℃	70±5.0℃	120℃	120±5.0℃
75℃	75±5.0℃	125℃	125±5.0℃
80℃	80±5.0℃	130℃	130±5.0℃
85℃	85±5.0℃	135℃	135±5.0℃
90℃	90±5.0℃	140℃	140±5.0℃
95℃	95±5.0℃	145℃	145±5.0℃
		150℃	150±5.0℃

說明：復位溫度為標準動作溫度值的2/3,公差為±15℃，或由用戶指定。
觸點最大容量
TH系列保護器在下述條件下可分斷接通保護5000次。

電壓 Voltage	24V-DC	125V-AC	250V-AC
電流 Current	12A	12A	8A

安裝及外形尺寸
15*6*3 20*8*4 單位 毫米
導線
導線為AWG20#、22#矽膠線和電子輻照線，特殊要求可專業製造
A-C曲線圖
臨界脫扣電流與周圍溫度曲線（選擇保護溫度時應同事考慮電流效應）
