YJ-1型結構力學組合實驗裝置YJ-II型結構力學組合實驗裝置

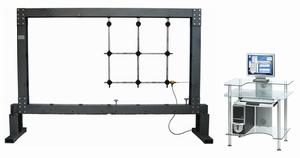

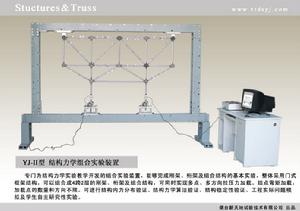

“YJ-II型結構力學組合實驗裝置”是為《結構力學》實驗教學開發的組合式實驗裝置，能夠完成《結構力學》剛架、桁架、組合結構的基本試驗。整體採用門式框架的方式，可組合成4跨兩層的剛架、桁架、組合結構，可同時施加水平荷載、豎向荷載及節點彎矩。
結構力學組合實驗裝置結點盤採用剖分式結構，桿件安裝在兩片節點盤中，在鉸節點盤上設定特定形狀的弱連線，利用弱連線具有可傳遞較大軸力但只能傳遞很小彎矩的力學特性，得到較為理想的鉸節點，且在實驗過程中節點性質可任意轉換。
實測桿件內力數值與清華大學力學求解器的計算結果比對誤差小於5%。
可完成的實驗：
1.桿件結構基本構件及測試原理認識實驗。
2.典型桿件結構內力及結點位移驗證實驗。
3.桿件結構計算方法驗證實驗。
4.桿件結構特例實驗。
5.工程實際中的問題模擬實驗。
6.學生自主設計實驗。
技術參數：
跨 數：4 載入類型：拉壓力、順逆時針力矩
層 數：2 載入方式：移動小車拉壓載入、砝碼槓桿恆荷載
跨 距：標配500mm (可調) 結點荷載：≥5kN
層 高：標配500mm(可調) 結點彎矩：100N*m
桿件基本夾角：30 、45 整體尺寸： 3480×800×2280mm
測量通道數：標配16通道（可擴展） 重 量：500kg
主要技術特點：
u 按力學特性最佳化設計結點的結構形式，可模擬理想鉸結點、剛結點的力學特性。
u 結點盤採用剖分式結構，單人即可組裝整個實驗裝置。
u 結點盤類型多樣，有全鉸、全固、半鉸半固等類型，可模擬各類桿件結構的結點特性。
u 支座、載入裝置均安裝在可沿周邊軌道滑動小車上，支座性質、載入位置任意可調。
u 配備先進的計算機數據採集分析系統，有利於進行開放式實驗教學。
u 內力分析採用應變測試對比分析的方法，與清華大學版結構力學求解器的理論值有較好的相符性。
