簡介
隨著國內智慧型化系統的日益發展和完善，目前在大多數的高檔的住宅小區中都開始安裝遠程抄表系統，作為現代化管理系統的重要組成部分，該系統發揮了相當重要的作用。住宅區中每個住戶家中的水錶、電錶、煤氣表等計量表計。其安裝位置各異，有些表（如電錶）集中安裝，有些表（如水錶）卻分散在住戶家中；這樣就給管理部門的抄表統計工作帶來困難。逐戶抄表時要耗費很多人力和時間，而且入戶抄表很難一次完成，有時只能估計。集中式抄表管理系統將使這些問題成為歷史。運用本系統後，再無需進行人工逐戶抄表。所有住戶表計的計量值將由中心統一抄取。抄一隻表只需1秒鐘，省時省力。系統包括了水、電、氣自動抄表和家庭防煤氣泄漏以及管理部門對用戶用水、用電、用氣進行實時通斷控制等多種功能。住宅集中式抄表管理系統可實現小區聯網抄錄電錶、水錶、純水錶和煤氣表的讀數，在小區的管理微機上能進行自動抄錄、自動計費、狀態查詢，能夠記錄並列印歷史數據，提供表數據接口，並在授權情況下進行人工修改、換表和水電氣表結算。如果在管理中心添置相應的MODEM或路由器，可以實現外部遠程訪問。
遠程抄表系統主要是完成電度計量或信息採集、信息遠傳、後台軟體處理和分析三部分任務。前後兩部分技術已經成熟，抄表系統技術關鍵是解決信息遠傳——通訊問題。
工頻畸變跨台區遠程抄表系統，藉助於配電網（10KV和380KV線路）做傳輸通道，利用信息可以從用戶節點（380V處）穿越用戶變壓器直接傳遞到變電站的特點，把延伸到供電的每一個角落的分散的、大量節點通訊匯總到變電站一點通訊，無需單獨架設通訊網路，也無須後續的通訊費用，經濟且實用性強，從根本上解決了抄表乃至配網自動化的通訊問題。
遠程抄表在各行業的套用
供水行業—供水大用戶遠程抄表系統概述： 供水大用戶遠程抄表系統適用於供水企業遠程監測工廠、酒店、學校、醫院等大用戶的用水量和各區域的用水總量。生產調度部門通過該系統可以隨時了解各片區的用水情況，以合理安排生產、保障用水供應，並可及時發現供水異常、減少管網漏損。營業收費部門通過該系統可以隨時查看大用戶的用水數據，不但省去了大用戶抄表環節，而且抄表數據的準確性和實時性得到了充分保障。系統特點：◆改變了傳統的“入戶、下井”的抄表方式，大大解放了人力、降低了抄表成本。
◆徹底杜絕人工抄表存在的估抄、漏抄、錯抄及“人情水”現象。
◆保存用戶長期、大量的真實用水數據，便於歷史追溯。
◆不同抄表環境採用不同抄表方式，保證系統的穩定、可靠運行。
◆可兼容國產、進口各種類型的流量計、水錶。
◆功能可擴展、可定製，支持用戶自主開發抄表系統軟體。
◆可併入上一級供水信息化平台。
系統組成：
◆監控中心：伺服器、路由器、大用戶遠程抄表/分區計量監測系統軟體等。
◆通信網路：中國移動GPRS+INTERNET公網（綁定固定IP位址）。
◆抄表設備：一體式大用戶抄表/分區計量監測設備DATA-6216或分體式管網監測設備DATA-7601，可根據現場環境靈活選用電池、市電或太陽能等供電方式。
◆計量表具：電磁流量計、超音波流量計、脈衝水錶等。
一體式抄表設備系統組成
分體式抄表設備系統組成電力行業—電力大用戶遠程抄表系統
概述：
供電系統中的變電站、配電站、企事業單位、學校、醫院等單位數量眾多並且地理位置分散，以往因技術手段的限制，需要定期安排大量人員到現場抄表，耗費大量的人力、物力和財力。隨著無線通訊技術的飛速發展，基於GPRS無線通訊的電力大用戶遠程抄表越來越成為一種趨勢。
系統組成：
電力大用戶遠程抄表系統由四個部分組成。
監測中心：主要硬體：防火牆、伺服器、計算機、交換機、印表機等。
主要軟體：作業系統軟體、資料庫軟體、電力大用戶遠程抄表系統軟體。
通信網路：移動GPRS網路，INTERNET公網（需綁定固定IP）。
抄表終端：GPRSDTU模組（DATA-6123）。
計量設備：RS485輸出智慧型電錶，符合DL/T645通訊規約。
電力遠程抄表系統組成DATA86系統功能:
●檔案管理，對包括計量點基礎信息、電錶基本參數、抄表終端GPRS卡號等進行維護和管理。
●對轄區內各變電站、配電站、工業大用戶、商業大用戶等各類用電計量點進行自動抄表和用電監測。
●監測並掌握供各計量點用電情況，實現科學供電，降低收費誤差。
●自動抄表，避免打擾用戶，提高電能計量的時效性和準確性。
●用電負荷監測，對電壓合格率、功率因素進行監測。
● DATA86電力遠程抄表系統支持電量、線損統計查詢；支持生成分析曲線；支持監測數據導出、列印。
●智慧型化設計，提供關口、台區、大用戶等領域的基礎套用和數據統計、瀏覽功能。
●可擴充性，支持中心設備、抄表終端、智慧型電錶等設備數量擴展，無需修改系統軟體。
●易維護性，系統操作簡便，抄表終端支持遠程維護管理。
●性價比高，該系統專為電力大用戶電能計量管理而設計，充分考慮到大用戶用電計量的特點，性價比高。
市政行業—燃氣遠程抄表系統
概述：
DATA86燃氣遠程抄表系統的主要目的是幫助燃（煤）氣公司解決供氣各環節無法監測和控制的問題，完成遠程流量抄表、居民用戶抄表、壓力監測等煩瑣工作，為有關部門分析解決問題、制定規劃、進行決策提供準確詳實的數據依據，進而提高企業的工作效率、提升企業的管理水平和經濟效益。
系統組成:
DATA86燃氣遠程抄表系統主要由公司調度中心、GPRS通信網路、GPRS RTU設備（DATA-6216電池供電型）、壓力變送器和流量計組成。
燃氣遠程抄表系統組成DATA86系統特點:
採集管網壓力、流量、電池電壓等數據。
將採集數據主動上報到監控中心；支持定時上報和監測數據超限上報。
DATA86燃氣遠程抄表系統支持現場無電源時採用電池供電方式。
採用GPRS、短訊息無線通信方式。
現場可存儲、顯示、查詢壓力、流量等數據及工作參數。存儲數據≥1萬條。
數據存儲間隔、數據上報間隔可以設定。
電池壽命根據上報頻率確定，可達到1-3年。
為現場壓力變送器提供直流電源：5V、12V、24V。
支持遠程升級設備程式、設定參數。
供熱行業—熱力遠程抄表系統
概述：
城市集中供熱是國家大力推廣的節能和環保措施，具有熱效率高、節能、污染小、供熱效果好等優點。集中供熱管網龐大而複雜，為了能更好的掌握管網運行狀況，需要在關鍵節點處對溫度、壓力、流量等參數進行實時監測，建立起熱網遠程監測系統。
系統組成：
監測中心：伺服器、值班員計算機、熱網遠程監測系統軟體等。
通信網路：GPRS、INTERNET公網（監測中心申請固定IP）。
監測設備：GPRSRTU設備（DATA-6311）或GPRSDTU模組（DATA-6123）。
現場儀表：溫度變送器、壓力變送器、熱量表、流量積算儀等。

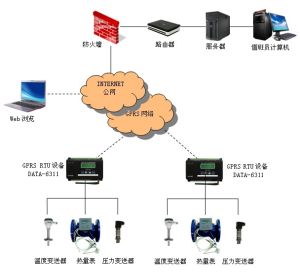

熱網遠程抄表系統組成一
熱網遠程抄表系統組成二系統特點
·完全利用現存的電力網路作為傳輸載體，無需增加額外的系統設備，對現有系統沒有特殊要求，施工簡便，節約了大量的開支·信號在傳輸過程中無泄漏現象，衰減小，不需要濾波器和阻波器
·可以實現跨台區通信，不需轉接設備，減少了地域性的限制
·實現雙向通信，對遠端設備或儀表的訪問是直接的，無需中繼環節
·對電網本身沒有干擾，完全處於容許範圍以內
·對電網本身的頻率和幅值變化不敏感，抗干擾能力強
·信號再過零點附近調製，所需的調製功率小，易於實現
·配電網工頻畸變穿越台區自動抄表，具有成本低、傳輸可靠性高、無附加設備和無需改造配電網等特點，特別適合中國國情。
綜合功能
·居民用戶表管理：自動抄收用戶電度量、欠費自動斷電、電壓合格率監測·台區表管理：自動抄收台區有功、無功表電度、台區485接口表內所有功能參數·線損管理：後台軟體可指令凍結所選擇的電錶在同一時刻的所有參數，統計低壓線損、10KV線路損耗、變電站綜合損耗
·供電量、售電量管理：後台軟體可指令凍結所選擇的電錶在同一時刻的所有參數，對台區、線路、變電站的供電量、售電量進行統計
·欠費自動停電：利用模組的繼電器可對欠費用戶自動斷電
·電壓合格率及質量檢測：利用模組的電壓監測功能完成用戶點電壓質量監測
·多點管理：主站配置有MODEM，可在用電管理部門、生產廠家、上級主管單位等處設定MODEM，進行多點線上管理，作為信息管理的子系統
·對於手拉手供電用戶，可分別計量不同電源的供電量
·家庭延伸服務：水錶、煤氣表的自動管理，遙控空調等設備
·市政延伸服務：路燈、消防的自動管理
·油田延伸服務：油田蝌蚪機自動控制和管理
·配網自動化通訊平台：開關、電容器等設備的自動管理
系列產品簡介及說明
抄表系統系列產品部分主要分為兩大類，一是主站部分，二是模組終端部分1、主站部分
（1）ZZ--2000--X:ZZ--主站；2000--管理2000戶表，一般用於台區表管理系統；X--代表母線分段數，最多可同時管理兩段分列運行的母線
（2）ZZ--100000--X:ZZ--主站；100000--管理100000戶表，一般用於管理居民和台區同時抄取系統，X--同上
（3）ZZ--XQ:ZZ--主站；XQ--小區管理，該種型號的主站一般用於小區物業管理，安裝於小區供電系統的低壓端或物業管理辦公室，該主站配有232或485接口，管理小區範圍內的電、氣、水、消防等
2、模組部分
（1）CCZ--M--X:C--系統號，C--終端，Z--載波，M--脈衝，X--脈衝路數，範圍1--8，一個終端最多可同時讀取八塊脈衝表
（2）CCZ--485:485--代表智慧型接口，如智慧型485表，帶有RS232/485接口的RTU或綜合測試儀等，智慧型接口單元內的所有數據都可讀取，如U、I、P、Q、COSΦ、有功電度、無功電度等。用戶需提供智慧型接口設備的通訊協定才能通訊
（3）CCZ--J:CCZ--同上，J--繼電器輸出，可用於欠費停電或遠程控制等，用戶供電、空調控制、10KV開關控制、380V接觸器的投切等，一般一個模組只提供一路繼電器輸出乾節點。節點能力為AC5A/220V，提供更大輸出能力要單獨定做
（4）CCZ--U:CCZ--同上，U--電壓檢測功能，能監測一相電壓的電壓合格率、極值、停電次數等
說明：若要求有混合功能，如CCZ--M--X，同時還要有電壓監測功能，訂貨時要詳細說明，則型號為CCZ--M--X--U，一般最多三種功能組合；在選擇時，一般選擇485功能則最好不再組合脈衝計量功能。
遠程無線自動抄表系統
一、系統簡介隨著電子式電能表不斷普及，抄表工作和數據管理工作成倍增加。電力公司在採用電子式電能表的同時，大多實行自動抄表，運用科學技術進行科學管理。然而,由於部分普通電子式電能表沒有紅外通訊接口或485通訊接口，因此給自動抄錶帶來了相當大的困難；即使多費率電能表、多功能表或485電能表雖然有紅外接口或485接口,但要實行自動抄表還要藉助於其他通訊手段和方法；另外，還有一些地區存在普通電子式電能表和多費率電能表、多功能表混裝的現象，這更增加了自動抄表的難度。電力市場急需一個完善的自動抄表系統!我公司正是順應了電力市場的需求，開發出功能強大、近乎完美的WAMR-III型無線自動抄表系統。該系統採用無線路由自動抄表技術，不但能抄多費率電能表、多功能表數據，而且能抄普通電子式電能表，通過無線路由抄讀距離可達到1公里以上。如果電力公司需要，還能把電子表用戶的峰、谷、總電量、本月、上月電量等數據一併抄取。即使某些地區存在普通電子表和多費率表混裝現象，電力公司也不用擔心，WAMR-III型無線自動抄表系統也能很方便地幫您解決抄表問題。
DATA86型無線自動抄表系統高可靠、高穩定、高技術併兼顧成本，高性價比。DATA86型自動抄表系統自投入市場以來收到用戶的好評。
二、系統特點
系統無線技術先進
通訊技術採用微功率無線數傳技術，無線頻段無需申請頻點，載頻頻率433MHz。基於FSK的調製方式，採用高效前向糾錯信道編碼技術，提高了數據抗突發乾擾和隨機干擾的能力，在信道誤碼率為10-2時，可得到實際誤碼率10-5∽10-6。
系統採用路由技術
無線採集終端是一個帶路由的抄表終端，它自身是一個採集電錶電能量的終端，同時又是一個帶路由功能的採集終端，有了可靠的路由協定，就可完成整個小區採集終端的互聯，傳輸距離可達1公里以上，可實行整個小區的遠程集中式的抄表。
系統功能強大
DATA86型無線自動抄表系統不但能自動抄取多費率電能表，而且能自動抄取普通電子式電能表的數據。即使某一地區普通電子表和多費率電能表、多功能表共存，本抄表系統也能很方便地實現自動抄表。
系統高可靠性
目前電力系統使用的自動抄表系統，一個主要缺點就是可靠性不高。WAMR-III型無線自動抄表系統很好地解決了這一問題，其自動抄表成功率可達100%。
系統高性價比
性價比的高低，直接決定產品生命力。WAMR-III型無線自動抄表系統的性能雖然比目前電力系統普遍採用的電力載波或紅外抄表系統要強得多，但其價格卻相對較低，最大限度地為電力公司節省成本。
系統安裝調試方便
DATA86型無線自動抄表系統安裝調試非常方便，只需把電子表的485接口或脈衝輸出接口與終端相連即可，無需另外布線。
系統具有防竊電功能
DATA86型無線自動抄表系統在使用過程中具有防竊電功能,系統是直接連線到電能表的脈衝接口上的,與電能表是同步記脈衝數的兩者互不干擾,在用戶竊電的時候,電能表記的脈衝數就會減少,而系統還是繼續記脈衝數的,從而防止用戶竊電.
系統易維護性
傳統的自動抄表系統需要專業人員進行維護，如載波有時需要專業去維護，維護成本較高。WAMR-III型無線自動抄表系統基本免維護
