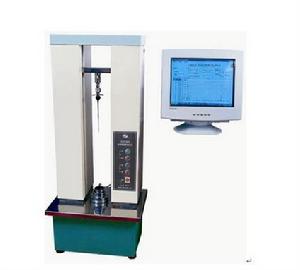

瀝青粘韌性測試儀

瀝青粘韌性測試儀

1、拉伸速度:500mm\\ 2、最大加荷能力:1000N 4、拉力採樣間隔:0.5mm

用途

用於瀝青在特定條件下粘韌性的測試。

結構組成

由PC機(可選擇配噴墨印表機)、微機數據採集系統,粘韌性實驗器,拉伸試驗機組裝而成

特點

拉伸均勻等速、外形輕巧、操作簡便。界面美觀,資料保存和處理方便、快捷。

主要技術指標

1、拉伸速度:500mm\min
2、最大加荷能力:1000N
3、拉斬非線性誤差:<0.5mm
4、拉力採樣間隔:0.5mm
5、最大位移測量範圍:610mm
6、變形量測量誤差:±0.5mm
7、供電電源:AC220±10%、50HZ
8、整機功耗:不大於500W
9、外形尺寸:520X400X12

使用注意事項

1、 使用 設備時,其輸入信號或外接負載應限制在規定範圍之內,禁止超載運行。
2、通電前必須插入帶有保護接地供電插座中,保證安全。
3、初次使用設備人員,必須在熟練人員指導下進行操作,熟練掌握後方可進行獨立操作。

檢定方法

1、仔細閱讀使用說明書,了解和熟悉儀器的操作程式和操作要求。
2、標準拉力檢測系統按上述方法連線好。
3、將儀器按說明書所規定的要求接通電源,開機,使儀器處於正常的工作狀態。
4、連線好計算機,安裝好本儀器配的操作軟體,使計算機處於正常運行狀態。
5、設計好檢定程式和檢定點。
6、利用操作面板上“上行檔”的“啟動”和“暫停”鍵作點動拉伸運行(見圖 2),在檢測點將標準拉力檢測系統的讀數和儀器的讀數(計算機顯示圖形的讀數)進行比較。 警告:檢定時注意拉力值不能超過 1000N,防止損壞拉力感測器。

修正方法

1。零位修正

⑴ 打開儀器後蓋,找到壓力變送器(120×90×60 的塑膠盒)。
⑵ 打開壓力變送器的蓋子。 滿度 信號輸出口 調零
⑶ 找到如圖 3 所示的調滿度電位器、 調度信號輸出口和調零度電位器。
⑷ 開啟儀器,使粘韌性試驗器正常工作。
⑸ 將拉伸半球圓頭、定位螺母、定位支架、試樣容器(容器內放入與試樣重量相等的替代物)置於粘韌性試驗器下夾具。 注意:此時檢定用的拉伸接頭(下)等器件拿掉,彈簧懸空。
⑹ 用數字電壓表監測壓力變送器信號輸出口的信號,調節調零度電位器,使輸出信號為零。

適用標準

適用於中華人民共和國行業標準JTJ052--2000中T062《瀝青粘韌性試驗》的規定要求。
