使用範圍

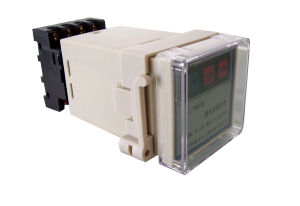

KL-QW2潛水泵保護器(以下簡稱保護器):漏水保護+超溫保護;適用於“潛水泵保護器”,“潛水推進器”的保護與控制。可適用於南京貝特、上海川源、藍深集團、揚子江泵業、南京布魯克林或其它類同類的所有潛水泵保護器。
原理
根據KL-QW2型保護器長年工作在水下的結構與特性在對KL-QW2型保護器的保護裝置中必要加入油室泄漏保護與電機超溫保護:
油室泄漏保護:在潛水泵保護器油室內置入水份檢測電極,在油室中如果出現有水份超限時電極出現信號跳變,KL-QW2潛水泵保護器能檢測到此信號的變化,而停止KL-QW2潛水泵保護器運行並以故障指示。
電機超溫保護:在潛水泵保護器三相電機繞組每相上安裝135℃的PTC熱敏電阻,在任一相繞組出現溫度上升到135℃±5時,電阻值出現跳變,KL-QW2潛水泵保護器能檢測到此信號的變化,而停止KL-QW2潛水泵保護器運行並以故障指示。
電機過載保護:在潛水泵保護器三相電機運行迴路上每相線上串入相對套用電流的熱繼電器,一旦電流過大,熱繼電器會狀態跳變,KL-QW2潛水泵保護器能檢測到此信號的變化,而停止KL-QW2潛水泵保護器運行並以故障指示。(KL-QW/QJB 有此信號)
低水位保護:在潛水泵保護器工作的水池中,使用液位檢測器檢測水位,但水位低於潛水泵保護器工作的水位時,液位檢測器會狀態跳變,QW2潛水泵保護器能檢測到此信號的變化,而停止QW2潛水泵保護器運行並以低水位指示。(KL-QW/QJB有此信號)
主要功能
感測器供電
感測器DC12V供電。
供電電源變壓器隔離。
信號輸入
超溫信號:電機超溫保護。
泄漏信號:油室泄漏保護。
輸入回差控制:±2%。
信號輸入:DC12V開關量信號輸入或電阻、電流信號輸入。
信號回響速度:10mS。
信號輸出
繼電器輸出觸點容量:5A/250VAC或5A/30VDC。
超溫故障輸出:繼電器常開,常閉輸出;一組切換。
泄漏故障輸出:繼電器常開,常閉輸出;一組切換。
尺寸及安裝方式
外形尺寸:48x48x110,重量:0.3Kg。
安裝方式1:DIN35導軌安裝。
安裝方式2:48*48儀表安裝。
