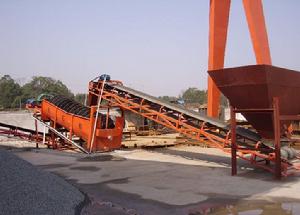

滾篩螺旋洗石機
滾篩螺旋洗石機滾篩螺旋洗石機構成
由電機驅動的中軸，滾筒架、旋轉形螺紋槽和金屬篩網構成，中軸與滾筒架有鋼筋連線，滾筒架內沿固定的是旋轉形螺紋槽，滾筒架外沿包裹的是金屬篩網，有兩根水管深入到旋轉形螺紋槽的螺旋形圓腔內。
滾篩螺旋洗石機工作原理
螺旋形螺紋槽從頭至尾有一定長度的行程，當行程完畢時，被清洗的石料，已經完全達到或超過了國家部頒標準。
從石料上沖洗下的泥和水，直接從篩網漏出，流到沉澱池中進行沉澱，沉澱的水可以再次泵出，循環使用。把傳送帶機、篩選筒和篩選洗筒依序聯在可牽引的托車上，可聯合作業。
在篩選的兩端各有一對嚙合的齒輪，齒輪為一體軸，該軸為電機的傳動軸;在齒輪的軸上裝一對嚙合的傘形齒輪齒輪軸上裝帶輪，用皮帶帶動傳動軸上的帶輪，電機帶動整機工作。
清洗筒體被四個拖輪支撐，電機帶動減速機，大小齒輪帶動清洗筒體低速旋轉。含有泥團和石粉的骨料自進料口給入，進入旋轉的滾筒內，被清洗滾筒內安裝有一定角度的耐磨橡膠襯板不斷帶起拋落，自進料端到出料端移動過程中多次循環，並被順向或逆向的沖洗水沖涮洗滌，清洗乾淨的骨料經過卸料端筒篩篩分脫水後排出。含有污泥的廢水則通過出料或給料端的帶孔擋板流出。
