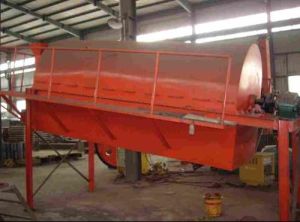

滾筒篩概述
簡介
滾筒篩分機在使用過程中,運轉緩慢均勻,衝擊振動很小、工作平穩、其安裝簡單,有時甚至不需要專門的基礎。
用途
可以直接放置於平整的地面或樓板上及料倉下。滾筒篩可設有梳型清篩機構,在篩分過程中可通過梳型清篩機構與篩分筒的相對運動,達到對篩體不間斷清理的效果,使篩分筒在整個工作過程中始終保持清潔、不粘、不堵、不影響篩分效果。根據不同分級要求,滾筒篩分級級數一般從細到粗為1-4節,物料從細到粗分別從第一節到最後一節篩網篩出,大於最後一節篩網孔的物料從出料口排出。滾筒篩的主體結構是篩分筒,它是由若干個圓型狀篩網組成,整體與地平面成傾斜狀態,外部被密封隔離罩所密封,以防止污染環境。
篩砂機的主要特點
高度整體性
除成品料堆料皮帶機外,所有系統都集成於一個整體框架內,既保證了設備的整體性又留有適度的維修保養和巡視空間。高度整體性便於施工現場存放或轉場運輸,便利和安全。
工作可靠性
其核心的篩分系統採用攪拌機的攪拌原理,原料在攪拌筒內受連續螺旋葉片翻滾、推擠及物料間相互磨擦作用,作用強烈自然可靠性高。滾篩筒平置,保證料流在篩筒螺旋葉片間滾篩四圈以上,使砂料反覆翻滾而充分離散、篩分。不同於斜置滾篩或斜置振動篩所引起的大小料相互沖擠或大料托小料振跳而引起的篩分不徹底、混料現象。
使用經濟性
①儲料斗容量達 8M,使裝載機合理安排主設備(如攪拌站)與洗石機的上料時間,避免裝載機在不同上料點及原料間頻繁換位,儲料斗口寬度大於 3米,也使裝載機輕鬆上料,降低勞動強度。
②篩網採用可更換片裝連線方式,便於磨損後更換或換用不同大小網孔的篩網
③ 可根據用戶不同要求一次性將原料砂篩分成三級配成品料,如承德市政公司三級配成品料:≤5mm、≤35mm、>35mm
5.成品砂料可堆放也可入倉或斗(如:投入配料機砂料斗)
使用簡介
滾筒篩砂機用途
滾筒篩分機易於密閉收塵、維修量小、維修簡單、使用壽命長。是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。
滾筒篩砂機工作原理
工作原理:滾筒篩是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒後,一方面隨著滾筒轉動而被篩選,一方面粒度大的石料沿著滾筒的斜度向前流動,通過不同網目的的篩網逐漸被篩出。不大的石料篩出後落入各自的漏斗,然後由人工運出或自流送往成品堆。
機械滾筒篩參數:
滾筒篩型 號 | 小時處理量(m³/h) | 外篩直徑(mm) | 長度(mm) | 功率(KW) | 外形尺寸(mm) |
滾筒篩GS1230 | 20-50 | Φ1200 | 3000 | 3 | 3580×1590×1675 |
滾筒篩GS1530 | 40-80 | Φ1500 | 3000 | 5.5 | 3980×1790×1975 |
滾筒篩GS1830 | 80-150 | Φ1800 | 3000 | 7.5 | 4150×1870×2240 |
滾筒篩GS2030 | 130-200 | Φ2000 | 3000 | 11 | 4230×1950×2950 |
