簡介

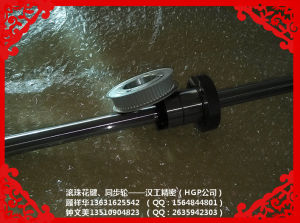

滾動花鍵副是一種直線運動系統,當花鍵套利用其中的鋼球在經過精密磨削的花鍵軸上直線運動時,可以傳遞扭矩。花鍵副具有較緊湊的結構,能夠傳遞超額的載荷及動力,並且具有較長的壽命。滾動花鍵副由花鍵軸、花鍵套、滾珠及循環裝置組成,
花鍵軸上有三條互成120°有花鍵,花鍵的兩側均有滾珠及滾道,其中三列滾珠用於正向傳遞轉矩,另三列滾珠則用於反向傳遞轉矩;當花鍵軸與花鍵套產生相對直線運動時,滾珠就在滾道及反向循環裝置中滾動,形成閉合迴路
花鍵軸採用優質合金鋼中頻淬硬58HRC,花鍵套採用優質合金鋼滲碳淬硬58HRC。因此具有較高的壽命和強度
滾珠、花鍵套、循環裝置與密封裝置是組成一體的,可發自由的從花鍵軸上卸下,滾珠及花鍵磋商上的其他零件均不會散落,結構緊湊,組裝簡單。
由於滾珠與花鍵套和花鍵軸滾道的接觸角為45°.因此既能承受徑向載荷,又能傳遞轉矩.
分類
滾動花鍵副按花鍵軸截面形狀不同可分為凹槽式與凸緣式兩類,每一類按連線方式不同分為鍵連線型和凸緣式連線型。型號
法蘭型(利用法蘭通過螺栓將外筒固定在支撐座上,故裝配件單。最適合用在支撐座上,加工鍵槽有變形的危險,或是支撐座的寬度比較狹小的場合。另外,因可往法蘭部敲入定位銷釘,能完全地防止配合部分產生的鏇轉方向間隙。)
SLF6SLF8SLF10SLF13SLF16SLF20SLF25SLF30SLF40SLF50
圓筒形(花鍵軸承套的外徑是直筒型,作傳送扭矩時將鍵敲入後使用,是安裝空間最小的形式。)
SLT6SLT8SLT10SLT13SLT16SLT20SLT25SLT30SLT40SLT50
滾珠花鍵是採用裝在花鍵內的滾柱,在精密研磨的滾動溝槽中,同時進行平滑滾動,及傳送力矩。採用TBIMOTION獨特之接觸點設計,具有更大之接觸角度(40°),除了具有高度之靈敏性外更能大幅提升負載之能力,適用於振動運行負荷作用大、定位精度要求高、以及需要高速運動性能的環境,在這類環境下也能發揮有效的作用。同時,即使代替直線滾珠襯套使用時,因在周徑相同的情況下,滾珠華健所具有的額定負荷是線性襯套的十幾倍,所以能使設計變得十分小巧。即使在懸臂負荷、力矩等作用的情況下,也可安全使用,且具有高耐用性。
TBIMOTION滾珠花鍵可分為有法蘭型式的SLF及無法蘭的SLT兩種型式,因軸頸的大小的接觸路徑又可分為2排(180°)(SLF6-20)和4排(70°)(SLF25-50),此外亦提供空心軸供選擇使用。
