滑移感生各向異性
正文

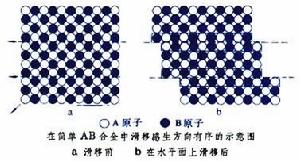

磁性材料經冷加工產生滑移而引起的磁各向異性，也稱軋制感生各向異性(roll magnetic anisotropy)。它是一種單軸各向異性。材料的塑性變形主要是以滑移方式進行的，晶體滑移過程產生的同類原子對的短程方向有序排列而導致各向異性。在簡單的AB型合金中，水平方向上A類原子與B類原子呈AB原子對排列。當受一剪下應力而產生滑移時,A和B原子移動到新的穩定位置,在垂直方向上造成AA和BB原子的有序排列方向（見圖），易磁化軸就位於此方向上。50Ni-Fe合金(Isoperm)經90％以上壓下率冷軋，所產生的滑移感生各向異性為105erg/cm3量級，這比該合金經磁場熱處理得到的各向異性約大50倍(見擇優取向)。
滑移感生各向異性
